洗滌熨燙行業：干洗機、烘干機、水洗機、脫水機、熨平機、熨斗、等設備配套使用。
食品機械行業：豆腐機、蒸箱、滅菌罐、包裝機、涂料設備、封口機、等設備的配套使用
生物化工行業：發酵罐、反應釜、夾層鍋、攪拌機、乳化機等設備的配套使用
其他行業：（油田、汽車）蒸汽清洗行業、（賓館、宿舍、學校、攪拌站）熱水供應、（橋梁、鐵路）混凝土養護、（休閑美容會所）桑拿洗浴、熱交換設備等。

優點
1、安全性
①漏電保護：當鍋爐發生漏電時，通過漏電斷路器及時切斷電源，確保人身安全。
②缺水保護：當鍋爐缺水時及時切斷加熱管控制電路，防止加熱管發生干燒損壞，同時控制器發出缺水報警指示。
③接地保護：當鍋爐外殼帶電時，通過接地線把漏電流導入大地，從而確保人身安全。通常保護接地線應與大地之間作良好的金屬聯接，常用深埋在地下的角鐵、鋼管做接地體，接地電阻不得大于4Ω。
④蒸汽超壓保護：當鍋爐蒸汽壓力超過設定的上限壓力時，安全閥啟動，釋放出蒸汽使壓力降低。
⑤過流保護：當鍋爐超負荷（電壓過高）工作時，漏電斷路器自動斷開。
⑥電源保護:借助的電子線路檢測到過電壓、欠電壓、斷相等故障狀態后，進行可靠的斷電保護。
2、方便性
①電源引入電控箱后，一鍵操作，鍋爐便進入（或脫離）全自動運行狀態。
②鍋爐內水量減少，控制系統自動通過補水泵把水從水箱補充到鍋爐內。
3、合理性
為合理有效的使用電能，特別將加熱功率分為數段，并由控制器自動循環投入（切斷），用戶根據實際需要確定好加熱功率后，只需合上相應漏電斷路器（或按下相應的投切開關）即可。加熱管的分段循環投切，降低了鍋爐在運行中對電網的沖擊。
4、可靠性
①鍋爐本體使用氬弧焊打底，手工焊蓋面，經過X射線探傷的嚴格檢查。
②鍋爐使用鋼材，嚴格按制造標準選用。
③鍋爐使用配件，均選用國內外產品，并經試爐檢驗，了鍋爐的長期正常運行。

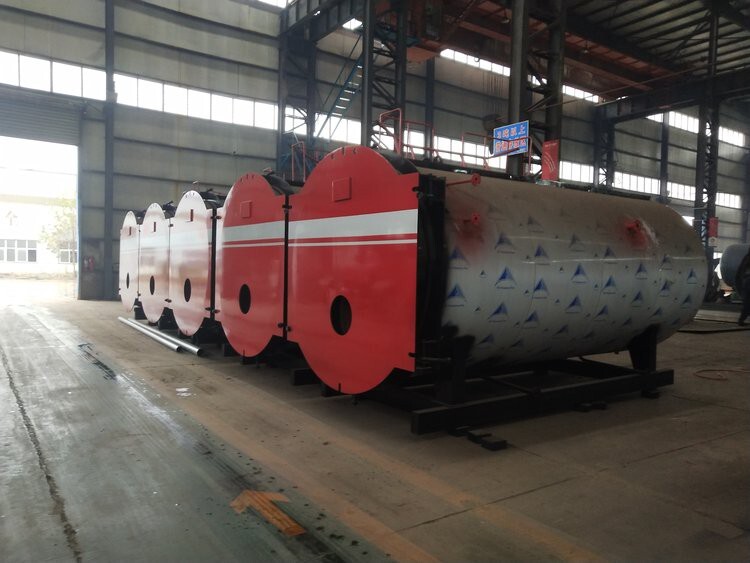

WNS型臥式全自動燃油蒸汽鍋爐配備技術功用良好的工業燃燒器，選用了燃燒自動份額調度，給水自動調度，程序啟停，全自動工作等技術，并具有凹凸水位報警和低水位、高汽壓、熄火等自動保護功用。該型鍋爐具有結構緊湊、操作簡潔、設備敏捷、污染少、噪音低、功率特色。
? WNS型臥式燃油/氣蒸汽鍋爐適用于化工工作：肥料廠、煉油廠、飲料廠、涂裝廠、塑料廠、玻璃廠等，制作工作：造紙廠、紡織廠、制奶廠、造酒廠、 食品廠、食品菌坊、制鞋廠、陶瓷廠、家具廠、輪胎廠、涼席廠、卷煙廠、筷子廠、印刷廠、膠帶廠、泡沫廠、五金廠、地板廠、櫥柜廠、木門廠、電池廠、鹽廠、茶葉廠、儀器廠等，修建工作：路橋保養、混泥土蒸養、加氣磚蒸壓等，以及農產品加工、醫藥出產、防火材料出產等工作均可以運用。

蒸汽鍋爐功用優勢
1、蒸汽質量高：鍋殼直徑大，水容量大，對負荷改變習慣能力強，出力安穩;蒸汽空間容積大，汽水界面與蒸汽出口凈距離足夠高，蒸汽濕度小。
2、大直徑波紋爐膽：鍋爐燃燒室有大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒，有用吸收熱膨脹，輻射受熱面大。
3、前后煙箱密封：煙箱選用雙開式煙箱門，敞開便當，多級迷宮式密封，密封原料，壓縮性好，隔阻煙氣的走漏，可重復運用。
4、降水時刻足：鍋爐的燃燒室低位安置，水位承認符合規程，一起嚴格按通用規范的水位動搖時刻要求，具有足夠的降水空間，確保鍋爐的工作。
5、鍋內檢修便當：鍋爐頂部設有人孔，鍋爐前后端中下部分設有人孔設備，便于鍋內設備及鍋爐底部的修補和整理。
8、壓力、水位保護牢靠：鍋爐壓力、水位設置多重控制保護，以及超煙溫保護，確保鍋爐工作。

產品組成及工藝流程
1、系統設計概況：
加熱爐由燃燒系統、供熱系統、電氣控制系統所組成。本公司為客戶成套供應加熱爐的主機和輔機以及有關的技術文件。
（1）、燃燒系統：
①燃煤爐包括：燃燒室、鼓風機、引風機、除塵器、空氣預熱器（節能熱水器）、上煤機、出渣機、煙囪。
②燃油（氣）爐包括：儲油（氣）槽、燃燒器、燃燒室、空氣預熱器（節能熱水器）、煙囪等。
③煙道氣余熱爐包括：爐體、煙囪。
（2）、供熱系統包括：爐體、儲油槽、膨脹槽、循環泵（兩臺其中一臺備用）、注油泵、過濾器、油氣分離器等。
（3）、電器系統包括：電器控制器及其檢測儀表。
（4）、技術文件：安裝和使用說明書、強度計算書匯總表、產品質量證明書、產品出廠清單、總圖、本體圖、監測儀表安裝圖、有機熱載體爐供熱工藝流程示意圖、有機熱載體爐基礎圖。
2、設備功能簡介
（1）、用熱設備
用熱設備中被加熱物料的需要溫度，決定了導熱油的工作溫度，導熱油的溫度要比被加熱物料的溫度高，其溫差越大，所需的加熱面積越小，溫差大必然使導熱油溫度高，而某些化工物料在高溫下易裂解、焦化，因此，選用溫差大小應根據具體情況確定，以免使導熱油超過大使用溫度，或損壞被加熱物料。
（2）、有機熱載體爐是加熱系統的關鍵設備。有機熱載體爐一般采用管式爐，為避免超溫結焦，導熱油在爐管內的流速不宜太低，但流速太高會增加流動阻力，多消耗循環泵壓頭及功率。
有機熱載體爐排煙溫度較高，一般在300-400℃。尾部應加空氣預熱器或節能熱水器等輔助受熱面，降低排煙溫度，以提高熱效率，節約能源消耗。
（3）、循環油泵
本系統采用RY系列熱油循環泵，密封可靠，無泄漏，是導熱油爐強制循環的動力。要求每臺熱油爐配置兩臺熱油循環泵。
（4）、膨脹槽（高位槽）
膨脹槽用作導熱油因溫度變化而產生體積變化的補償，從而穩定系統導熱油的壓力，同時，還可以幫助系統脫水排汽。因此，膨脹槽應設置在比系統設備或管道高出3米標高處。
膨脹槽為常壓容器，設有與大氣相通的排氣孔，溢流口，以及為確保系統安全工作的低液位報警裝置。
膨脹槽內導熱油的存量控制應是：當系統在室溫時，只有1/3容積的充滿度；而當系統處于運行溫度時為2/3的容積充滿度。
正常工作時應保持高液位狀態，當突然停電或油泵發生故障而需緊急停爐時，可以將冷油置換閥打開，此時，高位槽的冷油利用其位能流經爐管排入儲油槽，從而防止?fàn)t管及導熱油超溫過熱。
（5）、儲油槽（低位槽）
儲油槽主要用來儲存膨脹槽、爐管及系統排出的導熱油。正常工作時應處于低液位狀態，隨時準備接受外來導熱油。排氣口（放空口）應接至安全區，且不得設置閥門。
（6）、注油泵
注油泵用于供油，一般采用冷油齒輪泵。
（7）、油過濾器用于過濾并清除系統中的異物、結焦物等。一般用金屬絲網粗過濾。但導熱油加熱運行中還會因局部過熱生成焦碳顆粒及少量高聚物，為提高導熱油和有機熱載體爐的使用壽命，可使用不銹鋼粉末冶金濾芯過濾器做精過濾裝置。
（8）、油氣分離器：用于分離系統中的空氣、蒸汽及不凝性氣體，并將其導入膨脹槽內排出。其安裝的高度、水平進出口至少與管路高點平齊。
（9）、安全閥
安全閥應設置在有機熱載體爐出口管線上，排放口與儲油槽接通，且與爐體間不得設置閥門，主要用來防止閥門的誤操作引起的導熱油升溫超壓。
（10）、燃燒系統輔機：
使用請參照相應的使用說明書。

3、工藝流程
有機熱載體爐供熱系統，根據實際情況可設計不同的工藝流程。本工藝流程組成：
（1）、注油：向系統注入導熱油，油源由外部或儲油槽提供。
（2）、主循環：載熱體加熱油爐獲得熱能后向用熱設備供熱，由循環油泵、熱油爐、用熱設備、油汽分離器、過濾器及其連接管道、閥門組成。
（3）、冷油置換：緊急停爐或停電時為防止?fàn)t管內導熱油過熱，此時應立即打開冷油管線上的冷油置換閥門，利用膨脹槽的靜壓頭，把爐內的高溫導熱油置換出來，并排入儲油槽。本系統由膨脹槽、油氣分離器、過濾器、循環泵、熱油爐、置換閥及其連接管道組成。
（4）、溢流、排氣、膨脹槽的過剩油液通過溢流管自動流入儲油槽、膨脹槽，儲油槽的氣體分別由放空管通至安全區。
（5）、溫度、壓力、壓差顯示。表示系統內導熱油循環情況，反映供熱系統工況正常與否。
（6）、輔助排汽：當導熱油初始脫水階段，氣量較多時，可經輔助排氣閥門及管線進行輔助排氣，此時應關閉膨脹槽上的放空管閥門，以免導熱油被氣沖走，從放空管噴出。加熱爐正常工作時，關閉輔助閥門打開放空管閥門，系統內產生的微量氣體，通過油氣分離器經排氣管排出。
（7）、旁路：在停止向用熱設備供熱時開啟旁路閥門，起旁路循環作用。正常工作時關閉旁路閥門，膨脹管起導熱油熱膨脹溢流和自動補償作用。
4、控制系統
控制系統工作原理參見隨機出廠技術文件資料《電氣原理圖》，并請對照熟悉其工作原理。
控制系統是整個有機熱載體爐的控制中心，通過溫度、壓力傳感等儀器儀表，用以進行有機熱載體爐的動力和主要工作參數的控制和顯示。
循環油泵和備用循環油泵均為單控制，一般情況下15KW以下的電動機為直接啟動，15KW以上的電動機為Y/Δ降壓?jiǎn)?dòng)，并設有熔斷器或自動開關進行過載或短路保護。
鼓、引風電動機設有手動和自動檔控制，處于手動檔時為單機運行控制并受超溫設定值限制，處于自動檔時受工藝溫度、低壓差、溫的設定值和低液位控制。
工藝溫度、低壓差、溫的設定值和低液位信號均來自于布置在有機熱載體爐介質進出口處的溫度傳感器（鉑熱電阻）和壓力傳感器（遠程壓力表），通過數字顯示調節儀表輸出，低液位信號來自于布置在高位膨脹罐上的浮球液位控制器。
注油泵、上煤機、出渣機、鏈條爐排變速箱等電動機均為單控制，詳見隨機出廠技術文件《電氣原理圖》。

1、鍋爐運到使用現場后，為了能盡快投入運行做好下列安裝前的準備工作：
有機熱載體爐安裝由具備相應級別的安裝資格的單位進行。安裝施工前應制定出詳細的施工方案，報請當?shù)刭|(zhì)量技術監督局辦理“特種設備安裝告知書”經審查批準后，方可開始進行安裝施工。
2、組織有關人員學習技術資料
組織有關人員學習熟悉并遵守《有機熱載體爐安全技術監察規程》、有機熱載體爐圖紙、《安裝和使用說明書》等文件，以了解和掌握安裝、起重運行操作等規定和注意事項。
3、載體爐房及設備的布置要求
（1）、載體爐房應符合國家衛生、環保標準、建筑設計、防火規范及安全技術規程中的有關規定。鍋爐房應有有效的防火和滅火措施。
（2）、安裝地點好能接近用熱地點，以縮短輸送管路，減少管路散熱損失，降低費用，載體爐安裝、運輸，燃料和灰渣的存放運輸方便。
（3）、還應盡量考慮到今后擴建的可能性。
4、基礎施工
載體爐主機的基礎，應按照隨機出廠技術文件，根據當?shù)赝寥罈l件進行設計和施工。輔機基礎按照輔機安裝尺寸簡圖及其安裝使用說明書進行。基礎施工時應充分考慮供水供電等預埋設施。
5、清點檢查卸車等工作
（1）、鍋爐運到后，按制造廠的發貨清單清點零部件，根據鍋爐安裝圖復核，校驗其完整性、同時檢查鍋爐本體在運輸途中是否有損壞變形等情況。
（2）、鍋爐本體在卸車，用吊車起吊時應注意鋼絲繩的位置，避免損壞鍋爐本體及外殼等部分。檢查起重設備能力及起吊位置：
①起重設備能力：參見爐體重量。
②起吊位置：爐體吊耳。
6.、主機安裝
主機的安裝應參照隨機出廠技術文件：有機熱載體爐《總圖》要求進行。并應符合GB50273-2009《鍋爐安裝工程施工及驗收規范》有關要求。
鏈條爐排就位前，應先渣斗放入出渣坑內。
（1）將鏈條爐排就位并校平，其左右側傾斜度不大于5mm,如不平時應用楔鐵找平。
（2）上下爐體合攏前，應用硅酸鋁纖維氈鋪墊在下爐體上面。合攏后在接合部用耐火土勾縫。
（3）起吊上爐體時，底盤應先校平，上下大件只要找正以后面對齊即可合攏，合攏后縱向中心線偏差不大于3mm。
（4）上下爐體組合完畢應按總圖要求，對內部進行砌筑。如是方箱爐應按下圖對上下爐體進行連接加固，防止位移。

C—儲備系數：考慮介質長期使用和品質變化留有余地，一般取30～50℃左右。
2、導熱油需要量的確定
導熱油少需要量的確定按下式計算：
Q=1.2(A+B+C+D)
式中：Q－導熱油少需要量
A－爐內容油量
B－用熱設備容油量
C－供熱管線容油量
D－高位膨脹槽低液位所需油量
3、導熱油的性能要求
導熱油的性能應具有：熱穩定性好，密度適中，黏度小，比熱大、餾程和閃點較高、酸值和殘?zhí)康暮康?、無雜質、抗氧化性能強、壽命長等特點。
4、導熱油的使用與取樣分析
導熱油經過脫水后方可使用。不同品種、牌號、類別、制造單位的導熱油不易混合使用。需要混合使用時，混合前應按原導熱油制造單位提供的混用條件和要求進行。
導熱油長期在高溫下使用，其品質會緩慢地發生變化，如在超溫條件下運行則品質劣變會很快，因此使用中的導熱油每年應對其殘?zhí)?、酸值、黏度、閃點等進行取樣分析，當有兩項分析不合格時或?qū)嵊头纸獬煞值暮砍^(guò)10%時，應進行更換或再生。
殘?zhí)恐担ò碐B268c SH/T0170 GB/T17144測定）＜1.0%，當＞1.5%時，應進行再生處理，否則不應再繼續使用。
酸值（按GB24747-2009測定）＜0.5mg/g，當＞1.5mg/g時，應停止使用。
運動黏度（40℃）（按GB/T265 GB/T11137b測定）＜40mm2/s，當＞60mm2/s時，不應再繼續使用。
閃點（閉口）（按GB261測定）≥100℃，當≤60℃時，應停止使用。
導熱油的使用還應按照導熱油使用說明書的規定和要求進行。
導熱油的選用對熱油爐系統的安全、壽命及使用性能有很大的影響
