圓盤鋸的工作原理
圓盤鋸機工作原理如圖2-26所示。主軸電動機( 通過) 帶帶動主軸作回轉切割運動，主軸安裝在主軸箱內，主軸上通過法蘭盤安裝金剛石圓鋸片。鋸片外側安裝保護罩和冷卻水管。主軸的升降靠傳動系統來完成。傳動系統由電動機12通過聯軸器與減速器相連接，經減速器的輸出軸，v帶11傳動給傳動光杠13，在傳動光杠13的兩端分別裝有一對錐齒輪9，由錐齒輪9帶動絲杠8轉動，絲杠8帶動橫梁5的螺母運動。絲杠傳動是用絲杠螺母將旋轉運動轉變?yōu)橹本€運動。絲杠傳動的特點是工作平穩，無噪聲具有較高的傳動精度，可以用大的傳動比和較小的轉矩轉動絲杠而夠獲得較大的軸向驅動力，從而完成主軸的升降運動。

鋸片的水平運動由直流電動機通過減速器帶動齒輪5轉動。
齒輪與橫梁上固定的齒條3相嚙合，而整個水平運動的滑臺4在橫梁2的兩個導軌上滑動，從而推動整個主軸系統水平運動。鋸片的水平切削速度可通過調節直流電動機的電流來控制其行走速度。刀片的切割深度由時間繼電器控制下降的時間來完成。

圓盤鋸進入施工現場時，通過驗收，安裝三級配電和二級保護，電氣開關完好（使用單向按鈕開關）。 保險絲規格符合要求，在合格的卡上。

在鋸片上方安裝安全擋板和滴水裝置，并且在距鋸齒10-15mm的位置在鋸片后面安裝弧形楔刀。 鋸片的安裝應與軸同心。 皮帶驅動器上應該有一個保護蓋。

圓盤鋸鋸片平坦，鋸片合適，并且鋸片與驅動軸匹配并擰緊。
鋸片有鋒利的齒，不能連續有兩個缺齒，裂紋的長度不得超過20mm，且裂紋的末端應使裂紋停止。
圓盤鋸在操作之前，請檢查機器狀況是否良好，鋸片是否損壞，并安裝防護罩。 正常運行后即可投入使用。
操作人員應戴安全眼鏡； 操作人員不得站在旋轉的離心力作用下的鋸片表面上，并且雙手不得越過鋸片。

當木鋸接近末端時，應該用較低的手進給。
請勿用手直接上料，而應使用木板推動。
鋸切時，不允許從左到右移動或抬起木材。 送入材料時，請勿過分用力，并且在打結時應減慢鋸切速度，以防止打結結開并傷人。
鋸切短材料時，應使用推桿。
禁止直接用手推動，進紙速度不應太快。
刨鉤用于接收物料。 切割短材料時，材料長度不得小于鋸片直徑的1.5倍，材料高度不得大于鋸片直徑的1/3。 切割材料時，截面高度不得大于鋸片直徑的1/3。

圓盤鋸鋸線的偏心應逐漸糾正，并且木板不得鋒利。
當鋸片運行時間過長且溫度過高時，應用水冷卻。
直徑60厘米或以上的鋸片在操作過程中應灑水。
圓盤鋸如果木材卡在鋸片中，請立即停止后處理。

液壓動力站對比空壓機或內燃式工具有以下優點:
1、使用面廣，可以驅動幾十種液壓工具；
2、便攜、結構緊湊、重量輕，可以裝進小卡車或小車尾部；
3、發動機采用風冷，無需防凍液，能耗低；
4、移動性好，可以方便推行至施工現場；
5、運動部件在閉合潤滑回路中運動---維護成本低,使用壽命長；
6、工具無排氣或排放---帶發動機的動力裝置可遠離工具放置。

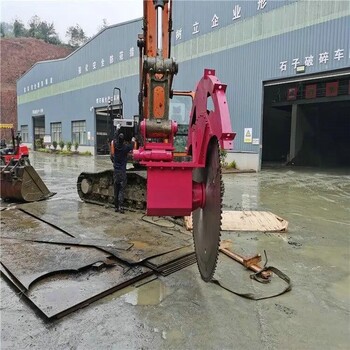

雙刀礦山切割機的優點
圓盤鋸開采比傳統的爆破采礦方法更安全、更環保、成本更低、效率更高。

結構緊湊，集機械系統、電氣系統于一體，自動化程度高，操作簡單，使用方便。

可配備超大鋸片，可用于超大巖石和塊體的開采，提高礦山出礦率，充分利用礦產資源。

鋸石機的操作規格
1. 檢查電源電壓及供水系統

2. 把試件放入工作臺上用夾具把試件固定好

3. 關閉好鋸石機的箱們打開供水系統

4. 接通電源打開電源開關根據試件的硬度調節刀具的運行速度

5. 打開開關開始工作直至鋸石機走完行程退回起點為止

6. 關閉鋸石機關閉供水系統取出試件

7. 正常切削過程中如發現主機有異常響動應立即退刀停機檢查也不能按快 進按鈕否則會損傷刀片和設備切割過程中要隨時檢查冷水是否充足以 防刀片磨損或卡死

8. 使用完畢應及時清掃工作臺面上的殘留巖渣擦凈刀片與工作臺上的水漬 加注進刀拖板與導軌的潤滑油
