供應商	安徽集維智能裝備有限公司店鋪
認證
報價	人民幣 46000.00元每臺
品牌	集維/AHJW
材質	輕質鋁合金
載重量	≤100kg
關鍵詞	撥鉤式,撥桿貨叉,撥鉤式貨叉,撥鉤叉
所在地	安徽馬鞍山市博望區新合東路476號7～8幢

產品詳細介紹

58396.jpg@750w_750h_90Q

一、撥鉤式箱式單元物料移載貨叉基本概述

撥鉤式箱式單元物料移載貨叉是一款以“鉤拉”或“推拉”、“拖拉”等方式進行水平移載的貨叉，主要用于柔性自動化智能倉儲系統中箱式單元物料的搬運或移載，采用輕質鋁合金材料制作而成，體積小、重量輕、結構嚴謹，具有定位精度高、響應速度快、作業之特點！

二、撥鉤式（鉤拉式）箱式單元物料移載貨叉的結構組成

撥鉤式箱式單元物料移載貨叉簡稱：撥鉤叉、撥鉤貨叉、撥鉤式貨叉、撥鉤式伸縮貨叉、撥鉤式移載貨叉等，又名：撥指貨叉（撥指式貨叉）、撥桿貨叉（撥桿式貨叉）、撥拉貨叉（撥拉式貨叉）、鉤拉貨叉（鉤拉式貨叉）等，它直接安裝在穿梭車或高層料箱機器人等執行機構上，主電機采用400w直角伺服電機，4臺微型輔助電機（也稱：撥鉤電機或撥桿電機），傳動鏈采用金屬材質(或采用同步輪、同步帶傳動），貨叉底部加裝流利條，再輔以精密導軌(滑軌)、控制開關、探測開關等各類元器件，構成一個完整的移載機構！

三、撥鉤式箱式單元物料移載貨叉的運行原理

撥鉤式箱式單元物料移載貨叉在運行作業時，通過系統的檢測，確認進入的料箱位置后，貨叉的四個輔助電機撥動四組小擋桿(也稱：撥桿或擋料鉤子)，在料箱的前后兩端鉤住或卡住料箱，然后把料箱拖向貨叉的中部，再按照程序要求反向移出送入位置！

四、撥鉤式（鉤拉式）箱式單元物料移載貨叉的結構類型

撥鉤式箱式單元物料移載貨叉是由兩組側立的叉臂組成的，每組叉臂通常由三段或四段叉體構成，它包含以下四種結構類型：

（1）單庫位結構（注：庫位中可容納一個箱體，采用三段式結構，叉體長度略大于一個箱體長度）；

（2）雙庫位結構（注：前后或里外兩個庫位，每個庫位中可容納一個箱體，采用四段式結構，叉體長度稍大于一個箱體的長度，貨叉每次可移載一個庫位中一個料箱）；

（3）深庫位結構（注：庫位深度比較深，可容納一個長度比較長的箱體，也或者是兩個標準箱體，貨叉采用三段式結構，叉體長度要稍長于箱體長度或稍大于兩個箱體的總長度，貨叉一次性可以移載兩個連接擺放的標準箱體）；

（4）淺庫位結構（注：庫位容納的是一個長度比較短的箱體，采用三段式結構，叉體長度略大于箱體長度）；

它既可采用單向伸縮（或者是單向移載）原理，也可采用雙向伸縮（或者是雙向移載）設計，單向移載的可安裝180度旋轉底盤，方便再換向（或反向）移出！

00191500-1.jpg@750w_750h_90Q

↑上圖：集維智能/AHJW系列-撥鉤式箱式單元物料移載貨叉（雙向移載）_案例圖1

52022.jpg@750w_750h_90Q

↑上圖：集維智能/AHJW系列-撥鉤式箱式單元物料移載貨叉（雙向移載）_案例圖2

42788.jpg@750w_750h_90Q

↑上圖：集維智能/AHJW系列-撥鉤式箱式單元物料移載貨叉（雙向移載）_案例圖3

90359.jpg@750w_750h_90Q

↑上圖：集維智能/AHJW系列-撥鉤式箱式單元物料移載貨叉（雙向移載）_案例圖4

64176400-0.jpg@750w_750h_90Q

↑上圖：集維系列-撥鉤式箱式單元物料移載貨叉（單向移載，可安裝180度旋轉底盤）_案例圖1

64176400-3.jpg@750w_750h_90Q

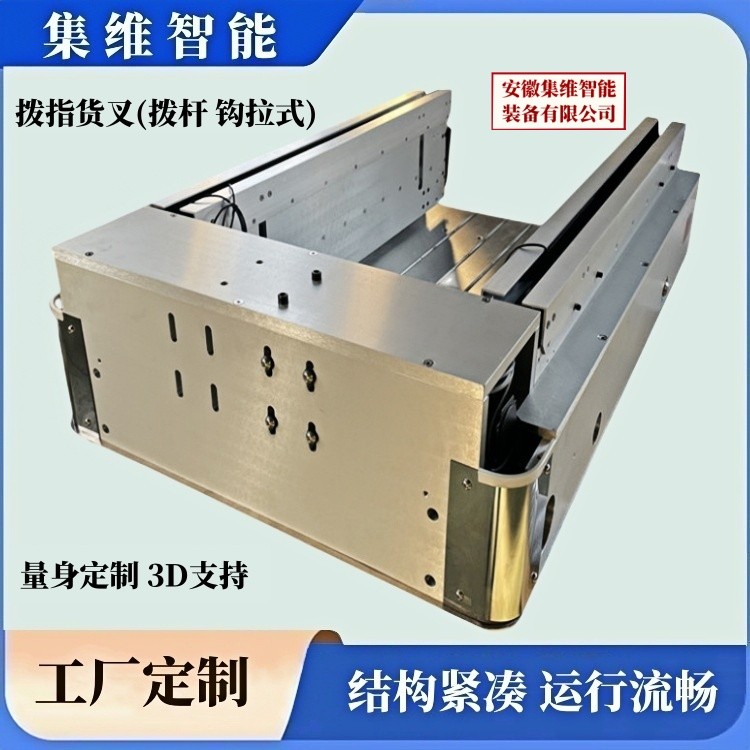

↑上圖：集維系列-撥鉤式箱式單元物料移載貨叉（單向移載，可安裝180度旋轉底盤）_案例圖2

04666.jpg@750w_750h_90Q

↑上圖：集維系列-撥鉤式箱式單元物料移載貨叉（單向移載，可安裝180度旋轉底盤）_案例圖3

64176400-2.jpg@750w_750h_90Q

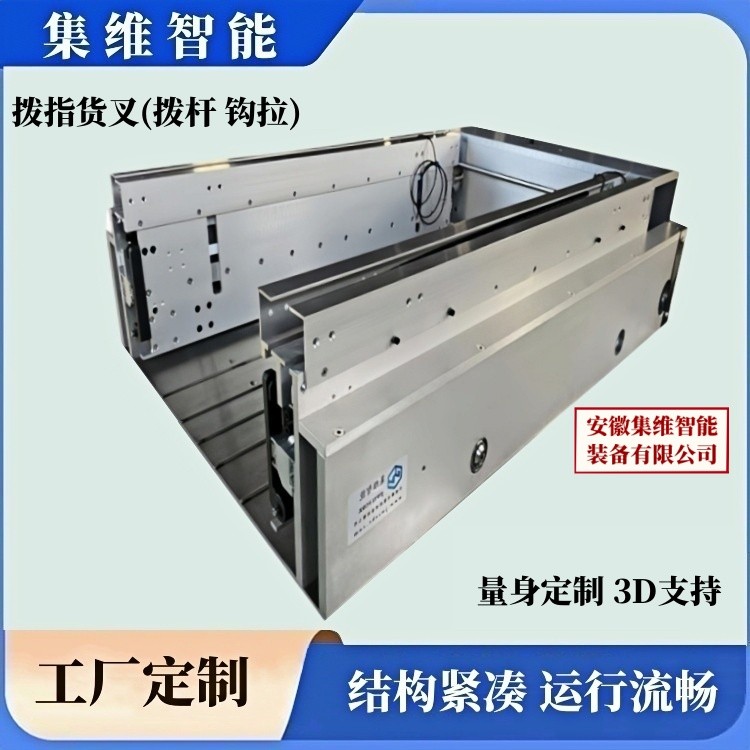

↑上圖：集維系列-撥鉤式箱式單元物料移載貨叉（單向移載，可安裝180度旋轉底盤）_案例圖4

五、撥鉤式箱式單元物料移載貨叉應用場景

撥鉤式箱式單元物料移載貨叉具有±0.5mm的精jing準定位能力、0.3～0.8秒的快速響應能力、以及安全穩定的檢測能力，它是現代智能物流倉儲系統中箱式單元物料移載的關鍵執行機構，它以其獨特的撥動存取方式，實現高密度、高gao效率、低損傷的物料搬運，廣泛應用于柔性自動化倉儲系統中箱式單元物料的移載或搬運！

六、撥鉤式箱式單元物料移載貨叉工廠簡介

安徽集維智能裝備有限公司（馬鞍山市）是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完wan全quan自主設計、自行生產，具有快速完成方案的設計能力，短期交付的生產加工能力，提前交付或快速交付的應急能力，是業內較具規模的實體工廠，可隨時為您量身定制各類伸縮貨叉！

七、廠方友情提示

撥鉤式箱式單元物料移載貨叉限用于：紙制箱、塑料制箱、金屬制箱等箱式單元物料，對不規則的產品單元無法完成搬運或移載，且料箱的體積不宜過大、重量也不宜過重，載荷重量一般不超過100公斤！它的叉間距是固定的，兩組叉臂之間的距離是提前設定好的，它既不能放大、也不能縮小，因此，同一臺貨叉只能移載或搬運同一種規格（同一種尺寸）的箱式單元物料，采用料箱規格：600x400mm、800x600mm、300x200mm等（或相似尺寸的其它材質的料箱），箱體高度基本上不受限制；
