AGV車載式雙向自動伸縮移載貨叉是一種輕載式移載貨叉，是為自動導引AGV小車量身定制的一種移載機構，一般采用單板式(或單臂式、單列式、單指式)的設計結構，具有結構簡潔、運行平穩、伸縮流暢之特點.

    一、基本定義

    AGV車載式雙向自動伸縮移載貨叉，簡稱：AGV移載叉、AGV移載貨叉、AGV雙向移載貨叉、AGV伸縮貨叉等，它是自動導引AGV小車用于存取或移載物料的主要機構，通過AGV小車的提升功能，可輕松將物料從一側移載至另一側，具有安全、快捷、靈活、之優點！

    二、結構設計

    (1).AGV車載式雙向自動伸縮移載貨叉采用三節(或三段)叉體組成，再配合導向滾輪、滾動軸承、齒輪齒條、鏈輪鏈條、導向滑塊、接近開關（中位開關）、行程開關（限位開關）、扭力限制器、編碼器、驅動器、電機、減速機等數十個部件構成完整的伸縮機構.

    (2).運行結構上既可以采用單組叉臂立運行，也可采用兩組叉臂(雙叉臂)組合的運行方式來完成物料移載任務.單組叉臂立運行的簡稱單列式(或單指式、單臂式)，它的上叉體叉面寬度比較寬，能滿足料盤(物料)底部尺寸的移載要求，而兩組叉臂組合運行的則簡稱雙列式(或雙指式、雙臂式)，載荷能力和平穩性都比較好.

    三、工作原理

    三節叉體中的下叉體(也稱固定叉體)安裝在AGV的載貨臺(或工作臺)上，中叉體在齒輪齒條的驅動下向外移動大約自身長度的一半，上叉體(也稱前叉體)再從中間叉體的中點繼續向外延伸，達到預設的行程后，工作臺提升叉取貨物，然后貨叉回中，再根據要求把物料移載至另一方，這樣往復循環，完成物料移載任務.

    四、技術特點

    (1).雙向自動伸縮：能夠自動完成叉體的伸縮動作，無需人工干預，提高了工作效率和自動化程度.

    (2).載荷能力強：采用高強度材料制造，具有較高的載荷能力和抗彎性能，能夠承受較大的物料重量.

    (3).定位準確：配備的編碼器和限位開關，能夠確保叉體在伸縮過程中的準確定位，減少誤差.

    (4).運行平穩：采用的傳動機構和導向裝置，確保叉體在伸縮過程中運行平穩.

    (5).適應性強：可根據用戶的具體需求進行設計和定制，滿足不同場合和物料的存取需求.

    五、應用范圍

    AGV車載式雙向自動伸縮小板叉廣泛應用于智能立體庫、物流自動倉儲系統中，以及工業生產、設備制造、航空領域、軌道交通、醫療器械、新能源制造、電子工業、化工原料、造紙工業等自動化生產領域，它可與生產線系統、企業管理系統相對接，實現信息智能化管理和運營.

    六、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、生產、銷售為一體的堆垛機伸縮貨叉[移載貨叉]生產制造廠家，擁有豐富的設計經驗，雄厚的加工實力，[完quan]自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

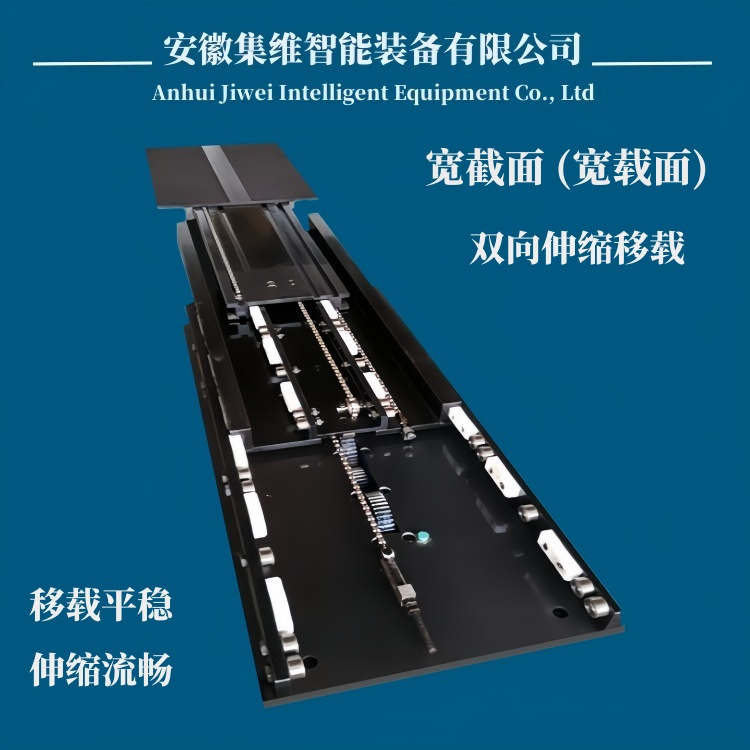

AGV車載式雙向自動伸縮移載貨叉_展示圖1

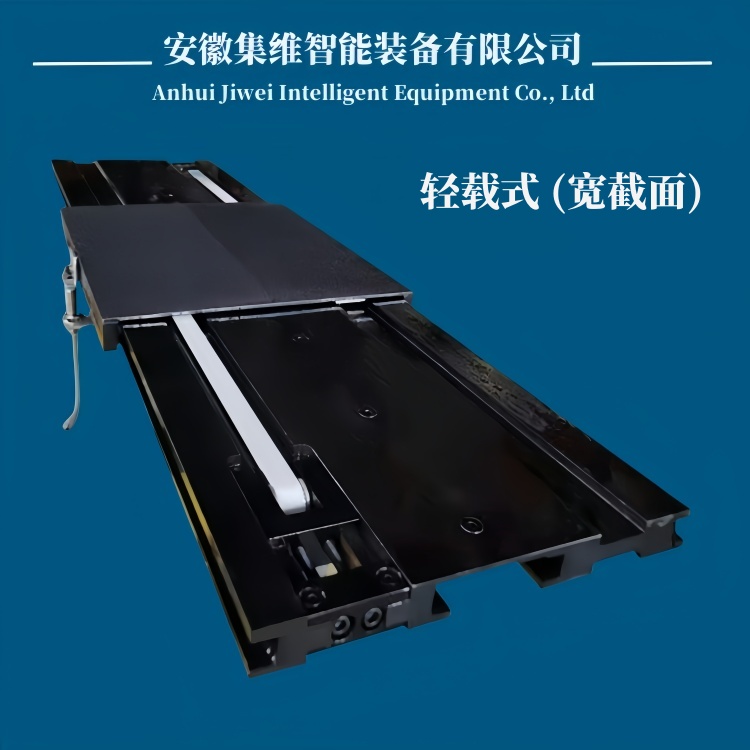

AGV車載式雙向自動伸縮移載貨叉_展示圖2

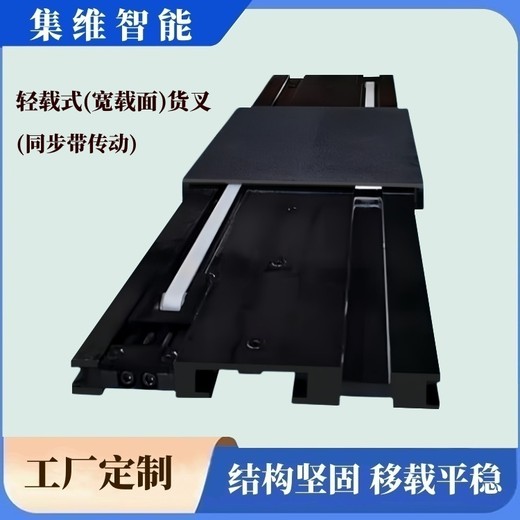

AGV車載式雙向自動伸縮移載貨叉_展示圖3

AGV車載式雙向自動伸縮移載貨叉_展示圖4

AGV車載式雙向自動伸縮移載貨叉_展示圖5

AGV車載式雙向自動伸縮移載貨叉_展示圖6

企業資質(上圖)

AHJW集維系列AGV車載式雙向自動伸縮移載貨叉優勢簡介(上圖)

企業外景(上圖)
