一、產品簡介
本產品的設計遵守TSG G0001-2012《鍋爐安全技術監察規程》、TSG G0002-2010《鍋爐節能技術監督管理規程》、GB/T16508.1～16508.8-2013《鍋殼鍋爐》、NB/T47034-2013《工業鍋爐技術條件》之規定。
本產品型號為WNS2.8-1.0/95/70-Y(Q)，是臥式內燃燃油(氣)快裝熱水鍋爐，采用濕背式結構。波形爐膽及回燃室為回程，第二、三回程為煙管，鍋爐尾部布置節能器。鍋爐配備有完善的全自動控制裝置和安全保護裝置具有超溫、超壓報警功能；鍋爐自動點火、燃燒器火力自動調節和熄火保護，鍋爐的安全運行。
該產品的燃料為輕油或天然氣；燃料從燃燒器噴出，被電子點火棒點燃，在爐膽內微正壓燃燒，燃燼后的高溫?zé)煔庥苫厝际肄D(zhuǎn)彎180°進入第二回程，由前煙箱部轉彎180°進入第三回程至后煙箱通過節能器換熱后通過進入煙囪排入大氣。
二、鍋爐運行工況簡介
本鍋爐在80%-工況下可以穩定運行,在額定負荷情況下鍋爐運行參數為：回水、出水溫度為70、95℃，熱水出口壓力為1.0MPa，以輕柴油為燃料時，計算熱效率為95.2%，排煙溫度為84℃，輕油消耗量為254kg/h。以天然氣為燃料時，計算熱效率為95%，排煙溫度為83℃，天然氣消耗量為307NM3/h。
三、鍋爐主要設計規范及參數
名 稱 單位 數 據 名 稱 單位 數 據
額定熱功率 MW 2.8 額定出水溫度 ℃ 95
額定出水壓力 MPa 1.0 額定回水溫度 ℃ 70
水壓試驗壓力 MPa 1.4 輻射受熱面積 m2 13.5
鍋爐本體耗鋼量 Kg 5600 對流受熱面積 m2 65.8
鋼結構耗鋼量 Kg 3400 節能器受熱面積 m2 57.6
水容積 m3 8.5 總耗電量 Kw 7
排煙處過量空氣系數 / 1.1 煙囪(直徑×高度) m 0.5×8
設計燃料低位發熱量 輕油：42.9 MJ/NM3 天然氣：35.6 MJ/kg
四、產品結構簡介
該鍋爐由受壓本體、底座、包裝及保溫、平臺扶梯、儀表閥門及附件、前煙箱、后煙箱、節能器及電控系統等部分組成。
鍋爐本體在總體結構上采用下置爐膽，煙管左右對稱布置的形式，鍋筒由φ1800×12的筒體和φ1800×12的前后管板組焊而成；回程為波形爐膽，它由兩節φ900×8的波形爐膽組焊而成；采用波形爐膽結構既增加了傳熱面積，也滿足了爐膽受熱后的自由膨脹；回燃室由φ1400×12內前、內后管板和φ1398×14的筒體組焊而成；采用濕背形式，避免了高溫?zé)煔鈱?duì)后煙箱的直接沖刷，提高了鍋爐運行的可靠性。第二、第三回程分別由131根φ51×3的煙管組成；其中第二回程為螺紋煙管，采用螺紋煙管可以大大強化傳熱，從而使鍋爐結構緊湊，節省鋼材。鍋爐尾部布置節能器，節能器采用144根φ32×3螺旋翅片管組成，從而大大的增加了受熱面降低了鍋爐的排煙溫度。
前、后煙箱采用對開式煙箱門，該形式整體性好，美觀、大方，檢修時開啟輕便，密封性也很好；鍋爐采用硅酸鋁纖維板作為保溫材料，其保溫性能好、重量輕、運輸安裝方便；鍋爐上部設有人孔裝置，下部設有手孔裝置，便于維護和保養。
水循環方式采用回水引射原理，系統回水經由鍋爐前部左側下部的回水裝置中的回水分配管小孔均勻的引射至鍋爐，分配管后部直接沖刷內前管板；此循環方式既消除了鍋爐下部的死水區有能很好的利用回水沖刷內前管板高溫區從而防止過冷沸騰引起的管板處孔橋開裂問題。
五、安全附件、輔機及控制說明
該鍋爐配有A47H-1.6(DN50)彈簧微啟式安全閥兩件。
燃燒器采用國外進口燃油或燃?xì)馊紵?，自?dòng)化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。
為了有效地監視、控制溫度及壓力，該鍋爐配備配備有壓力表、溫度控制器以及氣路、水路流量計，能夠充分滿足監視及控制的要求。
燃燒器須取得型式試驗證書后方可投入使用，應具有燃?xì)飧邏?、低壓保護（防止脫火和回火）、風壓保護、閥門檢漏、火焰監測、熄火保護，在程序設計燃燒器具有啟動吹掃和停止吹掃功能，同時和鍋爐控制系統聯鎖控制，以對鍋爐的壓力進行控制和保護。
一般情況下，應選用我公司配置的燃燒器；特殊情況需由鍋爐使用單位選配的，燃燒器需要型式試驗合格后才能選用，并符合TSG G0001-2012《鍋爐安全技術監察規程》、TSG ZB001-2008《燃油(氣)燃燒器安全技術規則》的要求，使用單位還應當確認所選配的燃燒器是否符合燃燒器選型參數表中規定的配置要求。
設計燃燒器規格參數如下表：
名稱 型號 輸出功率 調節方式 燃料耗量 電機功率
輕油燃燒器 BT300DSG4T 1034～3854 Kw 比例調節 110～325 Kg/h 7 KW
天然氣燃燒器 TBG360ME 500～3600 Kw 比例調節 50～360 Nm3/h 7 KW
燃燒器選型參數表
燃料類型 需克服背壓 需求功率 火焰直徑 火焰長度 火焰角度
輕油 1150 Pa 3100KW 700mm 2750mm 120°
天然氣 1200 Pa 3200KW 700mm 2750mm 120°
六、設計計算依據
本鍋爐熱力計算按《鍋爐機組熱力計算標準方法》(1973年版)進行；
強度計算按GB/T16508.3-2013《鍋爐鍋殼 第3部分：設計與強度計算》進行；
煙風阻力計算按《鍋爐設備空氣動力計算標準方法》進行；
安全閥的選取依據TSG G0001-2012《鍋爐安全技術監察規程》進行。

產品組成及工藝流程
1、系統設計概況：
加熱爐由燃燒系統、供熱系統、電氣控制系統所組成。本公司為客戶成套供應加熱爐的主機和輔機以及有關的技術文件。
（1）、燃燒系統：

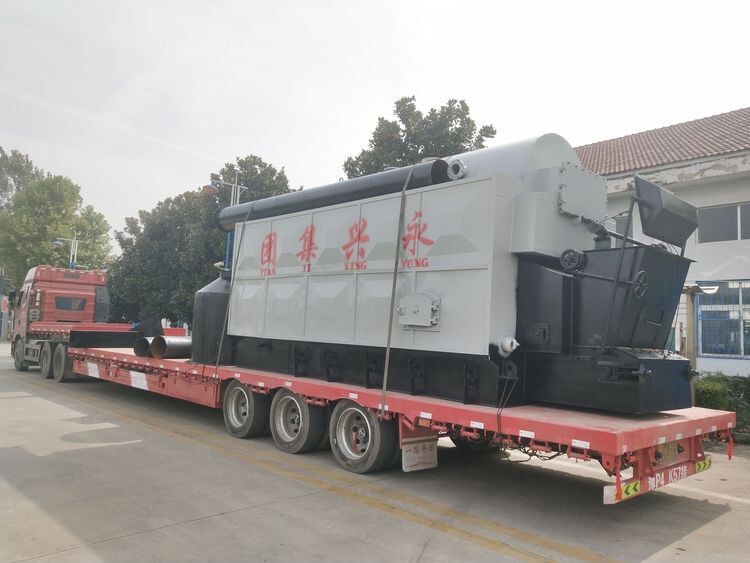

①燃煤爐包括：燃燒室、鼓風機、引風機、除塵器、空氣預熱器（節能熱水器）、上煤機、出渣機、煙囪。
②燃油（氣）爐包括：儲油（氣）槽、燃燒器、燃燒室、空氣預熱器（節能熱水器）、煙囪等。
③煙道氣余熱爐包括：爐體、煙囪。
（2）、供熱系統包括：爐體、儲油槽、膨脹槽、循環泵（兩臺其中一臺備用）、注油泵、過濾器、油氣分離器等。
（3）、電器系統包括：電器控制器及其檢測儀表。
（4）、技術文件：安裝和使用說明書、強度計算書匯總表、產品質量證明書、產品出廠清單、總圖、本體圖、監測儀表安裝圖、有機熱載體爐供熱工藝流程示意圖、有機熱載體爐基礎圖。
2、設備功能簡介
（1）、用熱設備
用熱設備中被加熱物料的需要溫度，決定了導熱油的工作溫度，導熱油的溫度要比被加熱物料的溫度高，其溫差越大，所需的加熱面積越小，溫差大必然使導熱油溫度高，而某些化工物料在高溫下易裂解、焦化，因此，選用溫差大小應根據具體情況確定，以免使導熱油超過大使用溫度，或損壞被加熱物料。
（2）、有機熱載體爐是加熱系統的關鍵設備。有機熱載體爐一般采用管式爐，為避免超溫結焦，導熱油在爐管內的流速不宜太低，但流速太高會增加流動阻力，多消耗循環泵壓頭及功率。
有機熱載體爐排煙溫度較高，一般在300-400℃。尾部應加空氣預熱器或節能熱水器等輔助受熱面，降低排煙溫度，以提高熱效率，節約能源消耗。
（3）、循環油泵
本系統采用RY系列熱油循環泵，密封可靠，無泄漏，是導熱油爐強制循環的動力。要求每臺熱油爐配置兩臺熱油循環泵。
（4）、膨脹槽（高位槽）
膨脹槽用作導熱油因溫度變化而產生體積變化的補償，從而穩定系統導熱油的壓力，同時，還可以幫助系統脫水排汽。因此，膨脹槽應設置在比系統設備或管道高出3米標高處。
膨脹槽為常壓容器，設有與大氣相通的排氣孔，溢流口，以及為確保系統安全工作的低液位報警裝置。
膨脹槽內導熱油的存量控制應是：當系統在室溫時，只有1/3容積的充滿度；而當系統處于運行溫度時為2/3的容積充滿度。
正常工作時應保持高液位狀態，當突然停電或油泵發生故障而需緊急停爐時，可以將冷油置換閥打開，此時，高位槽的冷油利用其位能流經爐管排入儲油槽，從而防止?fàn)t管及導熱油超溫過熱。
（5）、儲油槽（低位槽）
儲油槽主要用來儲存膨脹槽、爐管及系統排出的導熱油。正常工作時應處于低液位狀態，隨時準備接受外來導熱油。排氣口（放空口）應接至安全區，且不得設置閥門。
（6）、注油泵
注油泵用于供油，一般采用冷油齒輪泵。
（7）、油過濾器用于過濾并清除系統中的異物、結焦物等。一般用金屬絲網粗過濾。但導熱油加熱運行中還會因局部過熱生成焦碳顆粒及少量高聚物，為提高導熱油和有機熱載體爐的使用壽命，可使用不銹鋼粉末冶金濾芯過濾器做精過濾裝置。
（8）、油氣分離器：用于分離系統中的空氣、蒸汽及不凝性氣體，并將其導入膨脹槽內排出。其安裝的高度、水平進出口至少與管路高點平齊。
（9）、安全閥
安全閥應設置在有機熱載體爐出口管線上，排放口與儲油槽接通，且與爐體間不得設置閥門，主要用來防止閥門的誤操作引起的導熱油升溫超壓。
（10）、燃燒系統輔機：
使用請參照相應的使用說明書。

3、熱態調試
熱態調試包括烘爐、煮油、脫水、排氣等重要工作，熱態調試過程進入了有機熱載體爐調試關鍵時刻，應嚴格按照以下要求、步驟和順序進行且謹慎從事。
在冷態調試結束，各項準備就緒，并連續、穩定地運行3～4小時以上，方可進行熱態調試。整個熱態調試過程中，循環泵應保持連續不間斷地運行，以確保導熱油循環良好。
（1）點火、烘爐：
點火：應采用不帶鐵釘?shù)冉饘匐s物的木柴，均鋪在爐排上引燃。烘爐前，應根據爐型的大小、砌體濕度和自然通風干燥程度制定烘爐方案，并嚴格按照既定的烘爐方案進行烘爐。初次烘爐時，火焰應集中在爐膛中央，采用文火烘焙，初期以后的火勢應均勻，并逐日緩慢加大。鏈條爐排在烘爐過程中應定期轉動，防止燒壞爐排。
整個烘爐過程應確保導熱油循環正常，并嚴格控制導熱油的升溫速度在每小時10～20℃以內，且導熱油高溫度不得超過100℃，。烘爐過程不能急躁，更不能草率行事。特別是鏈條爐排的爐拱爐墻體積較大，烘烤時間太短除水分不能烘干以外，爐拱和爐墻的熱膨脹也不均勻，急火烘爐有可能導致?tīng)t拱爐墻發生裂紋、倒塌等事故。
烘爐過程中還應密切觀察鏈條爐排的運行狀況，檢查爐煤斗是否脫煤，應避免在運行時將爐排片暴露出來及發生脫火等現象。煤層厚度范圍一般在80-120mm之間，根據煤質及燃燒情況通過煤閘板的升降來調整煤層厚度。當負荷發生變化時，宜以調節爐排速度來適合應負荷。煤的燃燒一般應在距煤閘門約200~300mm處開始為宜。任何情況下，不允許在煤閘門下燃燒。各風室供燃燒多需要的空氣量，應視煤的燃燒情況用開關調風門來控制。應定時清除爐排前部落灰斗內的灰和漏煤，每班應開啟鍋爐左側下部的清灰門二次，清除風室內的積灰，風室不堵塞。在運行中發現爐排卡住現象，應立即關閉調速機電機，停止運行。檢查各傳動部分潤滑溫度是否正常，一般不允許溫度超過60-70℃。
烘爐過程中還應密切觀察整個循環系統所有設備、管道等工況是否正常，發現問題應立即降低或減慢升溫速度，查明原因并采取相應措施后，才能繼續進行升溫。
一般情況下，額定熱功率小于1.4MW的小型爐，連續烘爐時間為1～3天，額定熱功率為1.5MW以上的大型爐，連續烘爐時間為3～7天。當爐墻特別潮濕時應減慢升溫速度，適當延長烘爐時間。測定的爐墻灰漿試樣含水率應小于2.5%，可認為烘爐合格。
（2）脫除導熱油中的水分和低揮發份
脫除爐膛水分后可以結合導熱油脫水同時進行，當導熱油溫度升到100℃以上時，管路系統中的水分和導熱油中的低揮發份開始汽化，隨著溫度的升高，導熱油中的水分和低揮發份汽化速率急劇加快，所以脫水、排氣過程的升溫速度應嚴格控制在每小時5℃以內。
當水分和低揮發份開始汽化時，循環泵工作壓力開始波動，膨脹罐上的放空排氣口可見到有氣體逸出，此時應保持導熱油的這一溫度，并維持足夠的時間讓氣體逸出，直至循環泵工作壓力漸趨穩定和這一溫度點汽化產生的汽體基本排完，并保持管路系統內全部導熱油循環幾個周期，方可將導熱油的溫度升高一個等級（一般為3～5℃）繼續脫水排氣。此過程應一直持續到導熱油的溫度升至工藝要求為止。
一般情況下，導熱油加熱到105～130℃時，排氣量大，這時應密切注意膨脹罐上的放空排氣口的排氣狀況、循環泵以及壓力表的工作狀況，如遇排氣口排氣激烈、循環泵運行不穩、壓力表擺動劇烈，這說明溫度升得太快、應立即降低導熱油溫度，以免排氣速率過快，將導熱油帶起造成“噴油”事故，釀成禍災。
隨著導熱油溫度的升高，經反復排氣，導熱油中的水分和低揮發份即可逐漸排盡，循環泵以及壓力表趨于平穩，運行正常。這一過程視系統復雜程度和水分多少的不同，進行的時間和反復排氣的次數也不同，總之這一過程應特別重視，如不將導熱油中的氣、水、低揮發份脫盡，則有機熱載體爐不可能供熱，此為導熱油液相強制循環供熱的基本特點和要求。
