廣東廣州GPZ盆式橡膠支座 公路橋梁盆式橡膠支座 橋梁支座 鑫運報價
衡水鑫運工程橡膠有限公司-橋梁支座、建筑支座、橋梁伸縮裝置、止水帶、止水片、土工材料、雙組份密封膏、鋼波紋管涵管、波紋管等。
盆式橡膠支座可以分為三種：公路橋梁盆式橡膠支座、鐵路橋梁盆式橡膠支座及盆式橡膠支座的衍生品。型號有：gpz盆式橡膠支座和gpz（ⅱ）盆式橡膠支座以及qpz盆式橡膠橡膠支座,qz系列球型橡膠支座 ,彈性減震球型鋼支座 ,kpz系列盆式橡膠支座 ,gpz(kz)盆式橡膠支座等幾個系列。
盆式橡膠支座的衍生品種類很多，比如 qpz盆式橡膠橡膠支座、kpz系列盆式橡膠支座、彈性減震球型鋼支座、自調高盆式橡膠支座等。根據位移形式可分為固定、單向活動和雙向活動三種。

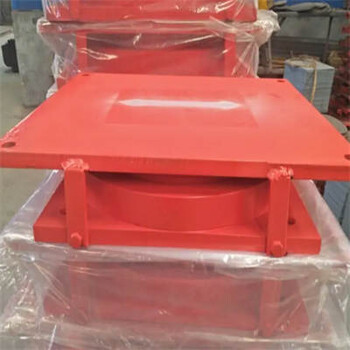

盆式橡膠支座是一種由鋼構件和橡膠組成的新型橋梁支座。與其他同類類型的盆式軸承和鑄鋼滾子軸承相比，具有承載能力大、水平位移大、轉動靈活等優點。盆式橡膠支座由上座板、密封圈、橡膠板、底盆、地腳螺栓和fang塵罩等組成。
簡介
具有水平位移大、轉動靈活、重量輕、結構緊湊、構造簡單、建筑杜高低、加工制造方便、節約鋼材、降低成本等優點，適用于橋梁支架。承載力31 *，承載力0.8mn-60mn，適合橋梁建設需要。
結構和功能
盆式橡膠支座的工作原理是利用半封閉鋼盆腔內的彈性橡膠塊，在三維應力下具有流體的性質，實現上部結構的旋轉；同時，上部結構的水平位移是通過中間鋼板上的ptfe板與上座板上的不銹鋼板之間的低摩擦系數來實現的。
盆式橡膠支座是利用被半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質特點，來實現橋梁上部的轉動，同時依靠中間鋼板上的四氟滑板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不由橡膠完全承擔，而間接作用于鋼制底盆及四氟滑板與不銹鋼之間的滑移上。
盆式橡膠支座的分類:
1.按活動方式可以分為：a、雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX； b、單向活動支座：具有豎向轉動和單一方向滑移性能，代號為DX；c、固定支座：具有豎向轉動性能，代號為GD。
盆式橡膠支座主要型號及規格
盆式橡膠支座GPZ常見規格有GPZ1000SX,GPZ1000DX,GPZ1000GD;GPZ1500SX,GPZ1500DX,GPZ1500GD
GPZ(II)常見規格有GPZ(II)0.8DX，GPZ(II)1SX,GPZ(II)1.5GD
GPZ(III)常見規格有0.8GD,GPZ(III)0.8DX,GPZ(III)7.5DX
應用范圍
適用于橡膠支座力大于10005000kn的大跨度橋梁，城市道路橋梁盆式橡膠支座。廣東廣州GPZ盆式橡膠支座 公路橋梁盆式橡膠支座 橋梁支座 鑫運報價
