衡水天鵬橡塑制品有限公司位于美麗的橡膠基地，衡水市桃城區(qū)工業(yè)園區(qū)，占地面積40余畝，員工100多人，技術(shù)人員20多名，公司主要生產(chǎn)生產(chǎn)銷售各種止水帶，止水條，簾布橡膠板，橡膠套靴，網(wǎng)架支座，橡膠墊塊，SR塑性止水材料，SR底膠，聚硫密封膠，聚氨酯密封膠，橡膠支座，橋梁伸縮縫，聚乙烯泡沫板，透水軟管，塑料盲溝，排水管，預(yù)埋注漿管，半圓排水管，柔性填料，輸送帶，橡膠氣囊，復(fù)合蓋板，橡膠水壩，塑料膠泥，鋼筋套筒，土工布，土工膜，防水板等土工材料，公路鐵路預(yù)埋件，建筑防水材料，橡膠制品等。簡(jiǎn)述橡膠止水帶接頭熱熔器   簡(jiǎn)述橡膠止水帶接頭熱熔器
本公司生產(chǎn)的產(chǎn)品，一律執(zhí)行國(guó)際標(biāo)準(zhǔn)。無論是產(chǎn)品質(zhì)量，供貨時(shí)間及售后服務(wù)都已得到了用戶的一致好評(píng)，公司具有的生產(chǎn)設(shè)備和檢驗(yàn)儀器，雄厚的技術(shù)力量，產(chǎn)品在國(guó)家地鐵、隧道、機(jī)場(chǎng)跑道、水電、水利、污水處理、項(xiàng)目中得到了廣泛應(yīng)用，公司產(chǎn)品價(jià)格合理、送貨及時(shí)、售后服務(wù)好，受到了廣大用戶的信賴

   衡水橡膠止水帶熱硫化焊接工藝原理
止水帶熱硫化焊接的基本工藝是在兩條橡膠止水帶搭接處放入止水帶焊接生膠片，控制溫度、時(shí)間，用硫化焊接機(jī)進(jìn)行焊接，焊接機(jī)對(duì)止水帶搭接接頭進(jìn)行加熱加壓，使位于兩個(gè)止水帶接頭之間的生膠片熔化，生膠片與橡膠止水帶接頭處的硫化膠材料相似，親和作用力大，生膠片里的硫化劑擴(kuò)散至接觸界面與硫化膠內(nèi)剩余的雙鍵發(fā)生交聯(lián)反應(yīng)，形成共硫化體系，使接頭處連為一體。再通過足夠的擠壓力，實(shí)現(xiàn)兩條止水帶之間的緊密粘接，從而達(dá)到止水帶熱硫化焊接防水的要求。

   橡膠止水帶熱硫化焊接工藝流程
止水帶端頭切割整齊并打磨平整，上下對(duì)正→在止水帶接縫位置放置止水帶生膠片（寬10cm，長(zhǎng)35cm）→用手將接縫處生膠片壓實(shí)密貼→接通電源，對(duì)焊機(jī)進(jìn)行預(yù)熱→將止水帶平鋪在焊機(jī)底板上，位置對(duì)正→夾緊模具，用手輪進(jìn)行鎖緊→接通熱硫化焊機(jī)，溫度調(diào)整至145℃→將加熱時(shí)間調(diào)整為10分鐘，冷卻時(shí)間調(diào)整為8分鐘至指示燈亮起→關(guān)閉電源→對(duì)止水帶焊接質(zhì)量進(jìn)行檢查，合格后進(jìn)行止水帶安裝。

    焊接質(zhì)量的控制應(yīng)該從下面幾個(gè)方面注意：
（1）作業(yè)工人熟悉操作流程，
工具準(zhǔn)備到位。橡膠止水帶接頭熱硫化焊接操作人員經(jīng)過嚴(yán)格培訓(xùn)，培訓(xùn)合格后方可進(jìn)行作業(yè)操作；
（2）清除焊接場(chǎng)地周圍存在的易燃易爆物品、強(qiáng)氧化劑、油類等物品，防止橡膠止水帶受到氧化侵蝕和污染。熱熔焊接不宜在低溫環(huán)境施工，適宜溫度在5℃~30℃范圍內(nèi)；
（3）止水帶連接前需對(duì)連接位置的兩端止水帶進(jìn)行打磨處理，使其表面清潔，寬度不小于10cm。 焊接前，止水帶擺放時(shí)止水帶肋紋應(yīng)與底板對(duì)應(yīng)凹槽對(duì)齊，焊接時(shí)需控制好焊接溫度，防止溫度過高造成止水帶起泡；

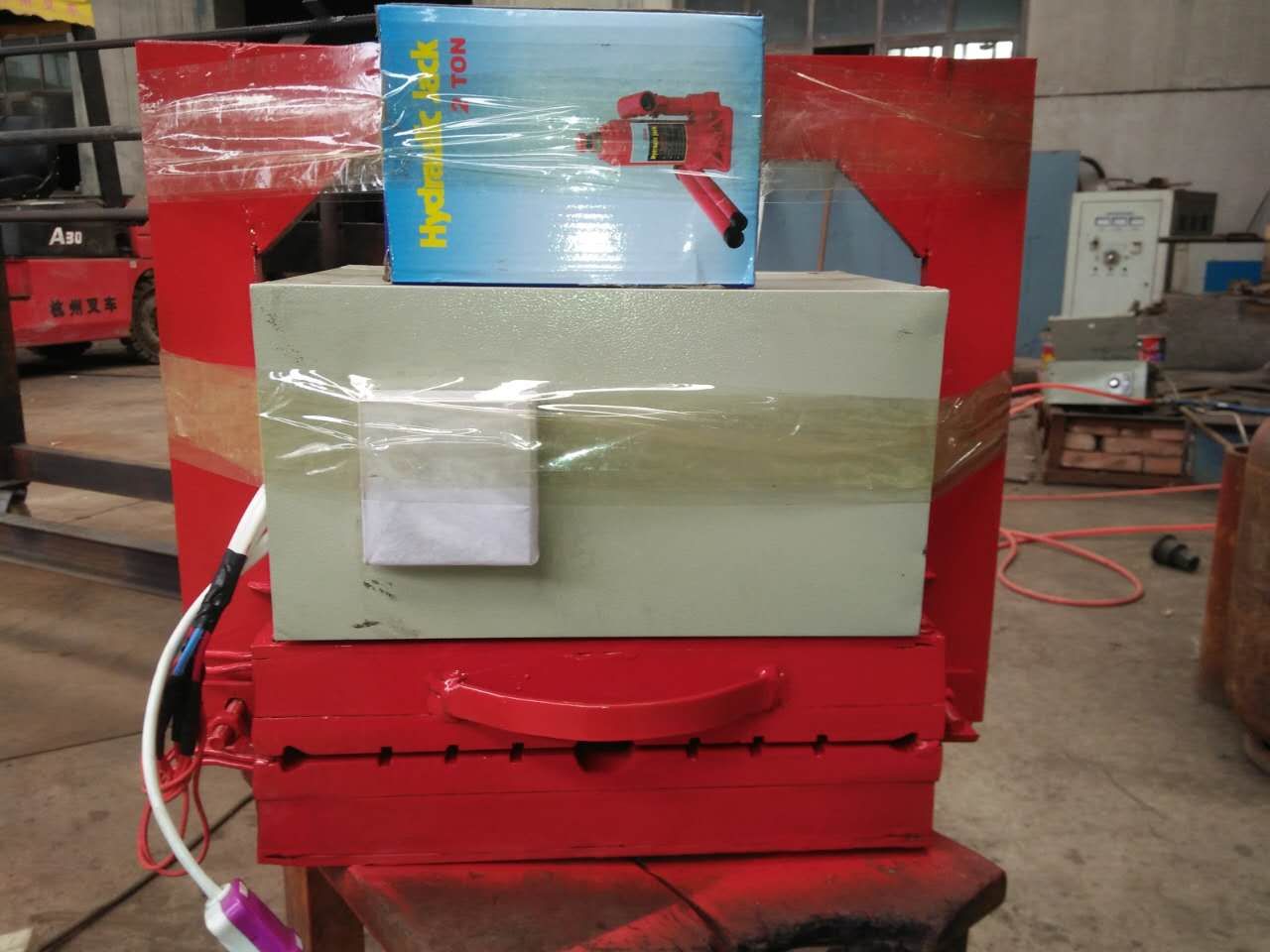

（4）熱粘結(jié)后行外觀檢查，主要檢查接頭處是否平整，有無燒焦、炭化現(xiàn)象等，要對(duì)接頭進(jìn)行質(zhì)量抽檢，接頭的抗拉強(qiáng)度不得低于母材抗拉強(qiáng)度的50％。橡膠止水帶接頭處焊接密實(shí)，如發(fā)現(xiàn)有縫隙則需重新進(jìn)行加熱焊接，以止水帶接頭質(zhì)量滿足工程需要。橡膠止水帶接頭熱熔器，橡膠止水帶接頭模具

    焊接工藝操作要點(diǎn)
1 準(zhǔn)備階段
在進(jìn)行止水帶焊接工作前應(yīng)做好準(zhǔn)備工作，工作場(chǎng)地應(yīng)清除現(xiàn)場(chǎng)易燃易爆物品、強(qiáng)熱源、油類或強(qiáng)烈氧化作用溶劑等，保持場(chǎng)地整潔。準(zhǔn)備好磨光機(jī)及焊接設(shè)備，將控制電箱與焊接模具進(jìn)行連接，再將焊接模具打開，上下兩面均勻涂刷機(jī)油，防止機(jī)具在高溫條件下與止水帶粘結(jié)。將兩條止水帶接頭切割整齊，用磨光機(jī)將需要焊接的兩個(gè)接頭上的膠梗及污漬全部打磨，使止水帶粘合面平整且無污漬?？v向打磨長(zhǎng)度為10~15cm。
2 熱熔階段
橡膠止水帶熱硫化焊接時(shí)間短、，全程自動(dòng)化，非常方便。事先接通電源，對(duì)焊機(jī)進(jìn)行預(yù)熱，預(yù)熱的溫度沒有固定的標(biāo)準(zhǔn)，可根據(jù)現(xiàn)場(chǎng)氣溫的高低以及施工條件來定，一般的情況下預(yù)熱不超過20分鐘。先將一條止水帶接頭放入熱熔模具中，使其打磨面朝上水平放置，取出生膠片（生膠片是隨焊機(jī)一起購(gòu)買配置），生膠片長(zhǎng)約35cm，寬10cm，將其粘在止水帶上，然后將另一條止水帶打磨面朝下放置，位置對(duì)正，與條止水帶搭接長(zhǎng)度不小于10cm，用手將止水帶與生膠片壓實(shí)密貼，夾緊模具，并用手輪鎖緊。在熱硫化焊機(jī)溫度控制箱的溫度調(diào)節(jié)器上將熱硫化焊機(jī)加熱溫度調(diào)為145℃，將加熱時(shí)間調(diào)整到10分鐘左右，將冷卻固化時(shí)間調(diào)整到8分鐘左右。
3 質(zhì)量控制要點(diǎn)
由于橡膠止水帶在施工縫中具有重要作用，應(yīng)嚴(yán)格控制其焊接接頭質(zhì)量
