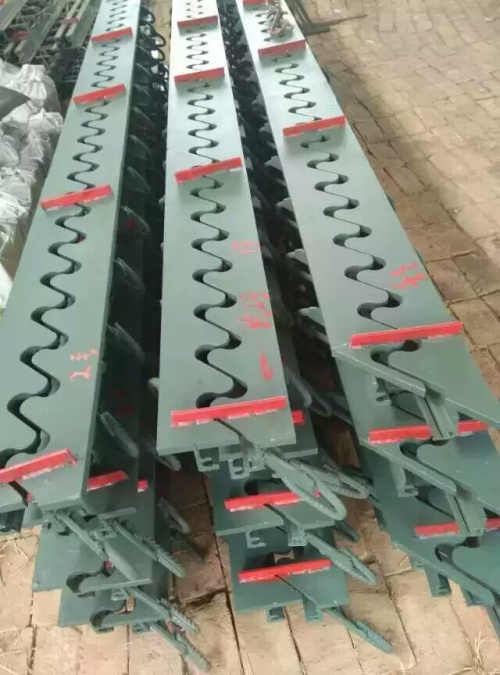

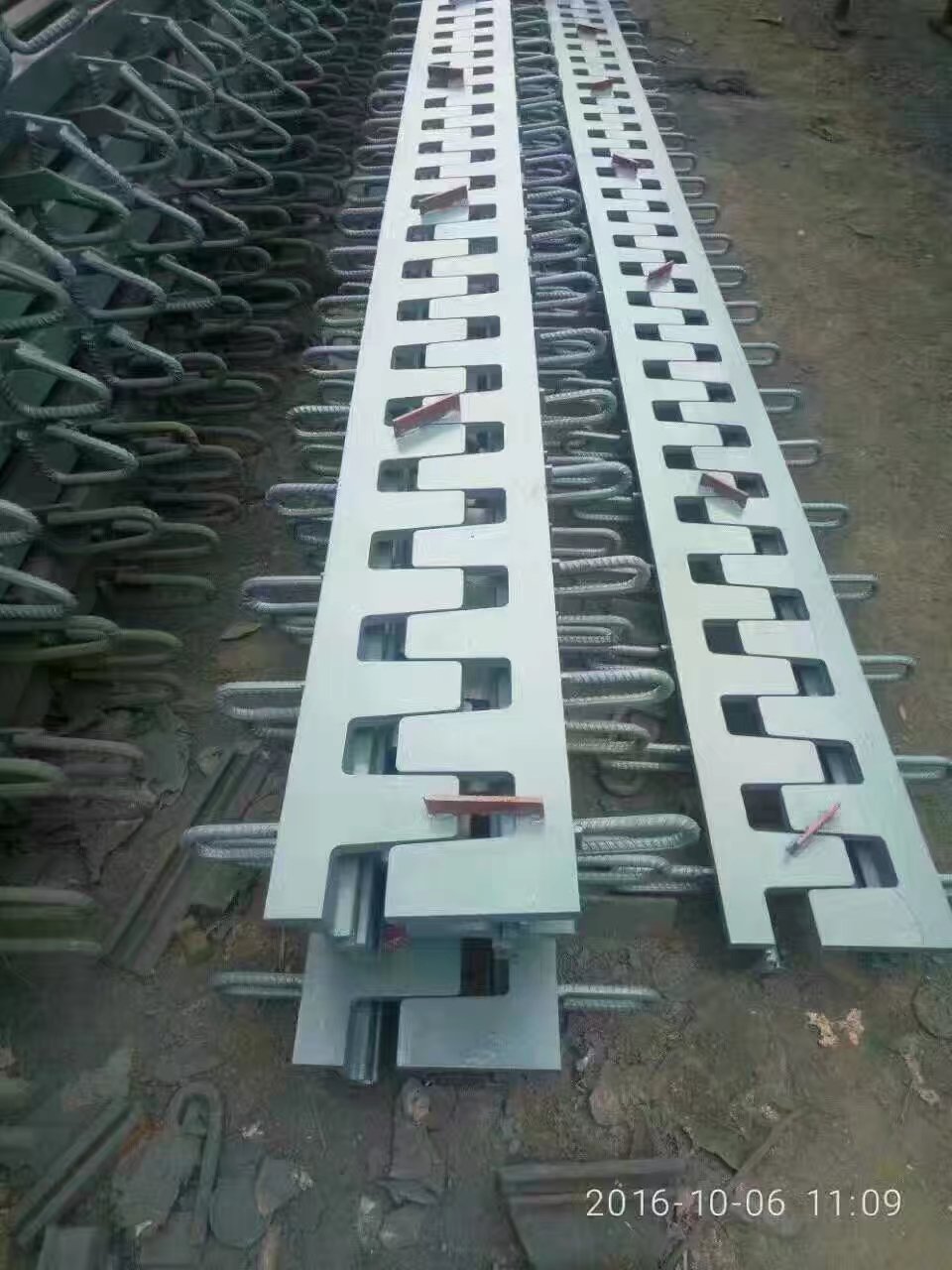

梳齒型橋梁伸縮縫的伸縮體由梳齒鋼板、不銹鋼滑板、橡膠防水層、高強錨固螺栓組合而成的伸縮裝置,一般的話是適用于伸縮量不大于 300mm 的公路橋梁工程.梳齒板型橋梁伸縮縫構造特點它包括梳形鋼板,梳形鋼板梳齒伸縮部分設在橋梁接縫一側無伸縮縫的橋面上,齒縫根部設有排渣斜槽,梳形鋼板的梳齒前端設有向下傾斜的防撞斜坡,橋梁伸縮縫一側有梳齒伸縮的梳形鋼板底下襯一層不銹鋼滑板,不銹鋼滑板底下鋪設二層防水橡膠層,其特征在于梳形鋼板與橋面錨固部分采用錨固鋼板,錨固鋼板連接在梳形鋼板長度方向底面上,伸出于梳形鋼板并間隔排列,錨固鋼板表面以及間隔區間鋪設聚氨酯混合物,每條伸縮縫梳形鋼板的兩端設計成與橋面成≥90°角度翹頭,本實用新型表面平整美觀、大大改善防震性能,車輛行駛舒適平穩,既達到理想剛度,又節省材料,有效解決防水、防塵問題,具有特有的技術優勢.梳齒板型橋梁伸縮縫的主要特性:防水、防塵；適用于各種結構的橋梁,伸縮量大,使用范圍廣。

80型梳齒鋼板橋梁伸縮縫特點及性能

梳齒型伸縮縫的特點：

1.SCB鋼齒型伸縮縫面層板為梳齒形防滑槽鋼板，從左右伸出橋面板間隙處相互嚙合的支承式構造，伸縮縫結構剛度較大，可承受較大的水平變位，伸縮量可達420mm。

2.這種伸縮縫的建筑高度低。SCB伸縮縫在橋面鋪裝層高度內就能安裝，不需要梁體內預留槽口，大大方便了設計和施工。

3.適用范圍廣。新、老橋梁上都能采用，尤其是對老橋大位移橡膠板式伸縮縫的更換特別適宜，優點是模數式大位移伸縮縫是無法替代的。

4.汽車行駛平穩、舒適、不跳車、無噪聲。

5.伸縮縫構件運輸、安裝方便、不需要超長車運送，也不要用吊車裝卸。

6.SCB鋼齒型伸縮縫造價低。價格比模數式大位移伸縮縫可節約20%左右。

SCB鋼齒型伸縮縫安裝步驟

1.放樣切割瀝青混凝土。按A寬度放樣，注意是沿梁縫中心線左、右不對稱切割。

2.開挖清理雜物。開挖深度至少應達到H值。

3.固定螺栓定位。用螺栓孔組合模板放樣定位，螺桿位置誤差≤±1mm。鑿孔時不得梁體內結構，如預應力管道、鋼筋等。

4.綁扎過渡底部鋼筋網格，立模板，澆筑C40鋼纖維混凝土。頂面標高和平整度要嚴格控制，與橋面縱、模坡一致，其平整度應為0～-1mm（mm）。

5.綁扎過渡段內分布鋼筋。

6.澆筑過度段區載C40鋼纖維混凝土。

7.安裝止水氯丁橡膠片、不銹鋼板和齒形板，用螺帽旋緊。為防止螺桿與螺帽松動，螺紋上涂防松膠水，螺桿與螺帽面少量點焊固定，*后螺孔內灌注防水和防松環氧樹脂。

8.混凝土澆水養護，冬天要防凍保濕養護。

9.齒形縫內灌防水油膏。

一般來說：橋梁伸縮縫要求在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲;要能防止雨水和垃圾泥土滲入阻塞;安裝、檢查、養護、消除污物都要簡易方便。
