輥軸支座,試驗測試了該支座在豎向荷載,側向水平荷載以及豎向荷載與側向水平荷載共同作用下的滾動摩擦性能。通過試驗研究,掌握了豎向壓力對底部滾軸以及側向水平壓力對側面滾軸滾動摩擦系數的影響規律。同時試驗結果也表明,在豎向荷載和水平荷載共同作用下,底部滾軸和側面滾動共同工作的摩擦力實測值略大于底部滾軸和側面滾軸在單工作時的摩擦力組合值。研究成果為具有該類支座形式的結構設計提供了依據。



輥軸活動支座它可降低管道伸縮位移時的摩擦力。輥軸,滾柱式支座,管道軸向位移時,管托與滾動部件間為滾動摩擦,摩擦系數在0.1以下;但管道橫向位移時其間仍為滑動摩擦。

輥軸支座的作用是釋放水平約束，主要用于結構水平推力的釋放，包括溫度應力和結構拱效應產生的推力。


輥軸支座在礦山和室外廊橋等大跨度結構中滾軸支座的應用廣泛，尤其是按照簡支梁設計的時候，設置滾軸支座可以釋放掉傳到橋墩或者支架的水平力，降低結構造價。允許桁架梁自由伸縮，主要是考慮限制溫度變形可能會引起鐵軌變形。


輥軸支座作為建筑結構中種基本的支座形式,其理想的傳力模式是僅傳遞來自上部結構的豎向荷載,而釋放由溫度變化等因素產生的水平內力。滾動支座工作性能的好壞取決于滾軸的滾動摩擦性能,目前內外對于這方面的研究比較少。

輥軸支座,管道水平各向移動均為滾動摩擦。它需進行必要的維護,使?jié)L動部件保持正常狀態

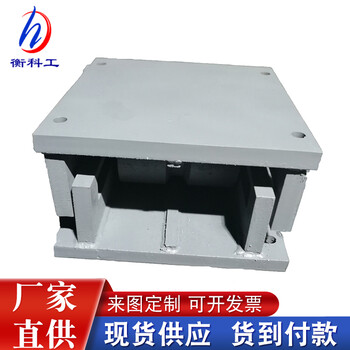

輥軸支座性能特點

輥軸支座是一款具有針對性的滾動支座，可根據用戶需要進行設計，其有如下優點：

免維護——因軸套材料的固有特性，在運行過程中不需要加油，終身無需維護，

高承載——因?yàn)槭敲娼佑|，故其承載能力比圓錐小滾子軸承更強，

耐高溫——因其潤滑不是采用潤滑油，材料的固有特性溫度越高其摩擦系數反而越小。

廊橋和工業與民用建筑結構的有關規范對滾軸支座的設置沒有強制條文，主要是結構選型和結構分析的內容。當設計考慮固定支座的時候，橋墩或者支架要能夠抵抗溫度變化產生的水平力。
