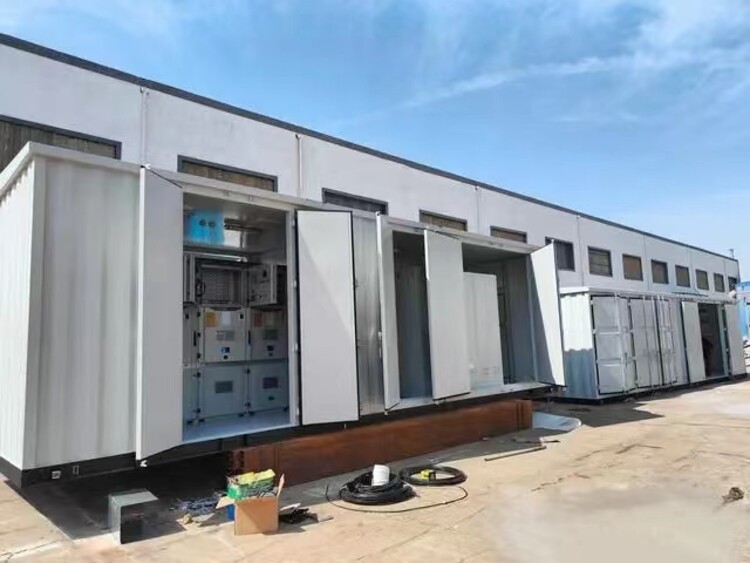

遼寧35kv高壓預制艙 電力設備預制艙 并網發電儲能設備艙

35kv預制艙是按照電壓等級劃分，屬于一次設備預制艙中的重要組成部分，經常用來配備35kv開關柜，在實際的變電站項目中，通常會包含風機回路出線柜、主變進線柜、PT柜、站用變壓器柜、高壓動態無功補償柜、接地變柜等。因此，35kv預制艙艙體有時也需要根據實際的項目組成模塊進行分體設計。

此外，35kv預制艙項目也要遵守預制艙艙體設計技術規范，消防、照明、通風、報警系統等都是的。

變電站35kv預制艙產品特點

1、采用防火防腐材料，具有較強的保溫能力，內部裝設工業空調，能夠有效調節艙內溫度。

2、具有較強的抗震防變形能力，采用一體式焊接結構，結構強度高，可靠性強。

3、各電氣柜滿足五防要求，五防裝置應安全可靠。

4、艙體密封處理，能夠有效阻擋外部沙塵進入艙內，保障艙內設備的穩定運行。

5、具有完善的安全逃生系統，符合電力要求，可滿足IP54防護等級，使用壽命可達25年

35kv預制艙結構要求
35kv預制艙艙體應具有良好的密封性，防護等級不能低于IP4X。所有部件具有足夠的強度和抗壓能力，不易變形，能夠承受運輸、安裝和運行時短路所產生的作用力而不致?lián)p壞。內部的開關柜應隔離開關機構靈活方便，開關柜內的控制、保護小箱應牢固，便于設備的調試和檢修

目前預制艙在我們中國用鋼材焊接制作的預制艙是 預制艙項目的主要結構之一。
預制艙一般使用 金屬型殼體；制作工藝，槽鋼做架構，或集裝箱改裝，并輔以PC板、保溫材料、彩鋼板等組裝而成
預制艙緊急逃生措施
預制艙通道門板上需設置“推杠式”緊急逃生門鎖，滿足人員緊急逃生要求。門鎖需滿足防火要求，高可靠，命。
緊急逃生通道設置醒目的安全出口指示，相關通道指示設備均需考慮應急電源，以其可靠指示。
艙體照明
預制艙檢修走廊內設置通道照明燈，足夠的照度，方便箱體內部的檢修和試驗。
預制艙檢修走廊兩端分別設置事故照明，并在全站停電的情況下能夠自動啟動，檢修走廊內的事故照明。
通道照明和事故照明：檢修走廊內設置通道照明燈，照明燈采用防爆LED燈，并足夠的照度，方便艙體內部的檢修和試驗，每臺體檢修走廊兩端分別設置事故照明，并在全站停電的情況下能夠自動啟動，檢修走廊內的事故照明。單元柜內設檢修照明燈，并在操作面板上設置開關，以供檢修時使用。
我公司位于河北滄州，常年加工定制預制艙，可按照客戶要求及圖紙設計制造，歡迎來電聯系我們的客服人員詳談！預制艙是智能變電站應用的新技術、新材料、新設備的一個重要體現，它是由預制艙體、二次設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，并作為一個整體運輸至工程現場，就位于安裝基礎上。預制艙及其內部的二次設備實現整套二次設備由廠家集成，實現工廠化加工，減少現場二次接線，減少設計、施工、調試、工作量，簡化檢修維護工作，縮短建設周期，有效支撐了電網建設。

預制艙具有標準化、模塊化、預制化的技術特點。廠家可根據設備柜體的實際需要定制特定尺寸，以便適應設備的正常運行。

標準化是指預制艙的尺寸參照標準集裝箱尺寸并經過適當改良，盡其完善、標準的符合設備的采用，及為更有效的利于設備的正常運行，使其達到相應的標準化；

模塊化是指：預制艙按照內部設備功能的不同，分為公用設備預制艙、間隔設備預制艙、交直流電源預制艙、蓄電池預制艙等模塊。不同的模塊預制艙內根據電壓等級的不同，又可劃分為若干子模塊；

預制化是指預制艙的艙體結構、內部設備按裝、內部設備間的連線、內部設備間的電纜和光纜均采用工廠化預制的方式加工。并在工廠內完成所有設備的安裝、接線與調試工作嗎，將預制艙及其內部設備作為一個設備整體運輸至變電站現場，完成就位和通電從而達到提高現場施工效率，實現了降低智能變電站建設周期的目標！一、 一次設備預制艙預制艙強度
1.預制艙艙體底架由型鋼焊接而成，艙體骨架為焊裝一體式結構，主要鋼材材質應選用碳素結構鋼，屈服強度不小于235MPa，應有足夠的機械強度和剛度，在起吊、運輸和安裝時不會產生變形，GB17467《高低壓集成式變電站》防沖擊試驗要求，并耐受以下的負荷和撞擊：
a)頂部負荷：小值為2500N/㎡（樹立負荷或其他負荷）；鋼結構的頂部載荷為：0.85KN/㎡。
b)在面板、門和通風口上的外部機械撞擊：外部機械撞擊的撞擊能量為20J，對應的防護等級為GB/T20138的IK10。
2.預制艙框架及頂蓋均采用冷軋鋼板，框架鋼板厚度不得小于2.5mm；門和頂蓋鋼板厚度不得小于2mm；底板厚度不得小于3mm；不允許使用彩鋼板、鍍鋅板等金屬材料拼裝式艙體。
3.預制艙設計應符合GB50011-2010《建筑抗震設計規范》等相關標準，滿足水平加速度0.3（g），垂直加速度0.15（g）的抗震要求，抗震設防烈度8度，并提供由三方機構出具的相應的計算說明書或報告。
4.預制艙采用斷橋技術達到保溫效果的同時，應滿足艙體足夠的機械強度，內外鋼板間通過沖壓槽孔點焊連接，內襯型鋼，設置立支架，立體結構應根據承載計算設計足夠的支撐結構并提供相應的有限元模型結構強度分析報告。
二、一次設備預制艙預制艙防腐
預制艙防腐處理應遵循ISO 12944《色漆和清漆 防護漆體系對鋼結構的腐蝕防護》標準，采用多道防腐工藝，包括前處理、鋅層、中間層、面層等多重處理工藝，前處理滿足滿足鋼板表面足夠的粗糙度，鋅層厚度不應小于60μm，中間層及面層等總厚度不應小于200μm，滿足艙體在C4環境下達到30年不銹蝕的防腐水平。
滿足提供由檢測機構出具的相應預制艙防腐型式試驗報告。
三、一次設備預制艙預制艙保溫
1.預制艙艙體應運用“冰箱”保溫措施與工藝，采用雙層鋼板（內部填充物采用建設部許可聚氨酯防火保溫材料，確保整個預制艙的保溫和防火性能）+環保金屬裝修層。門板厚度不低于50mm，滿足達到“24墻”保溫功效。
2.預制艙采用雙層鋼板且內外層鋼板間滿足處于懸浮狀態（點接觸斷橋技術），小間隙不小于3mm, 內外層鋼板之間填充阻燃發泡保溫材料(聚氨酯) ,保溫材料隔熱系數< 0.024w/（m.k），密度37kg/m3, 內外層鋼板的熱傳導率小于2%。
3.艙體內設置自動溫控系統，并加裝工業型加熱裝置，具備長時間加熱功能，不得采用民用電暖氣或暖風機，以滿足艙體內的運行環境的穩定性。滄州信合產品配置及要求
1. 箱體內部配置照明（三防燈）、應急照明燈、行程開關、煙霧報警器、遠程監控系統、加熱器、插座及配電箱。

2. 具有配電箱，每個集裝箱的低壓配電和二次柜體低壓控制供電由配電箱完成。配電箱面板開孔以防止HM1，具體配電箱配置以實際生產為準。

3. 箱體內開設電纜溝下入孔，尺寸不小于600mm*600mm;下入孔蓋板不能設計成移開式，要求與箱體固定在一起，通過合頁等構件等實現開合。

4. 箱體非電部分具有接地裝置，整體接地。箱體內所有的電氣設備的非金屬部分與箱體有良好的電氣接地連接。箱體外應有接地裝置，并噴有接地標識。

5. 箱體材料具有防火、防潮、防震，抗銹蝕、防低溫、不掉色、不褪皮和功能，箱體整體壽命大于20年。

6. 確保箱體的頂部不積水，不漏雨；頂部與側面邊沿焊接處能夠使淋雨及壓力性的噴水能被有效阻止于箱體外部且在壽命期不銹蝕。

7. 預制艙采用下進線，艙內敷設防靜電地板高度200mm。光纜和電纜分別設置走線槽，屏柜前后長度方向敷設采用預制光纜，應用接口屏。

8. 預制艙內屏柜后上方安裝活動固定架，運輸安全。
9. 單個艙體配置兩臺空調。且空調具備：
溫度自動設定功能；
斷電自啟動系統；
數據后臺傳輸功能；
空調后臺控制功能。

10.油漆：船舶防腐漆，三層防腐。
底漆：富鋅底漆。
中間：環氧云鐵，隔絕空氣。
面漆：氯化橡膠防腐，防紫外線，防酸堿。

11.性能要求
海拔高度：≤3000m
環境溫度：-25℃-﹢50℃
相對濕度：日平均≤95%，月平均≤90%
集裝箱房通用標準抗震等級滿足7級要求。
抗風力：側面承受風載荷＞0.55kN·m2
箱頂承重：約300kg/m2
底部承重：約800kg/ m2
使用壽命，在上述工作環境條件下，正常維護的情況下≥25年

12.通訊：RS485/以太網/GPRS通訊接口。
電腦監控軟件。滄州信合集裝箱生產廠家全新定制各種規格尺寸的集裝箱，預制艙，我公司創新的技術團隊，為您竭誠服務，完全按照客戶給出的技術要求，圖紙設計，全新制作，力求滿足于廣大客戶。
預制艙采用全組裝式結構。
預制艙采用雙層、密封、防腐蝕、隔溫結構，內部采用鋼板分割成高壓室、變壓器室、低壓室，外殼防護等級為IP33。雙層預制艙都采用復合鋼板制作，箱變內部采用鋼板或阻燃絕緣隔板嚴格分成高壓室、變壓器室、低壓室等。預制艙的底架部件由槽鋼焊接而成，框架及門采用冷軋鋼板。箱變內元件能夠在濕度較大，溫度較低或?qū)a(chǎn)生凝露的情況下能夠正常運行。
預制艙密封所采用的密封條是命、高彈性產品，高壓和低壓的進出線電纜孔采用方便于密封的敲落孔并配有足夠數量的密封膠圈。
預制艙外殼有設計足夠的機械強度，在起吊、運輸和隧道內搬運、安裝時不會變形或損傷；箱變外殼設計有方便鉤掛的吊裝機構，并吊裝機構與預制艙重心的協調，不會導致吊裝過程中箱變傾斜；設計的外殼形狀應不易積塵、積水；盡量少用外露緊固件，以免螺釘穿通外殼使水導入殼內；對穿通外殼的孔，均應采取相應的密封措施；外殼的蓋和座若采用鉸鏈聯結，外殼應防水、防震、防腐、防塵、防電燃。
