一、鉤拉貨叉基本概述

    鉤拉貨叉是以“鉤”或“拉”動作來作為移載料箱方式的一種搬運器械或貨叉，又名：撥指貨叉、撥桿貨叉、撥鉤貨叉、鉤拉貨叉等，它主要用于柔性自動化智能倉儲系統中箱式單元物料的搬運或移載，集機械設計、傳動、導向、智能控制、及傳感技術于一體，具有體積小、重量輕、靈敏度高之特點，是箱式單元自動化存取的理想選擇！

    二、鉤拉貨叉結構組成

    鉤拉貨叉是自動化倉儲系統中箱式單元物料移載或搬運的主要執行機構，它以其獨特的存取方式，實現高密度、高gao效率、低損傷的物料搬運，有效地提升了倉儲的存儲空間、提高了作業效率！它采用輕質鋁合金材料制作而成，主電機采用400w直角伺服電機，4臺微型輔助電機（撥桿電機），再輔以精密導軌(滑軌)、傳動鏈、齒條、控制開關、探測開關等各類元器件，構成一個完整的移載或搬運機構！

    三、鉤拉貨叉運行原理

    鉤拉貨叉可與倉儲管理系統相對接，實時了解料箱的準確位置和狀態，然后接受系統指令運行到指zhi定的料箱位置后，四個輔助電機開始啟動，并撥動四組小擋桿(也稱：撥桿或擋料鉤子)，在料箱的前后兩端鉤住或卡住料箱，然后把料箱“拉”向貨叉的中部，再按照程序要求反向或掉頭移出，將料箱送入預設或指zhi定位置！

    四、鉤拉貨叉常用類型

    鉤拉貨叉是由兩組側立的伸縮臂或叉臂組成的，每組叉臂通常由三段或四段叉體構成，兩組叉臂的間距稍大于料箱的寬度，類型上它分：單向伸縮和雙向伸縮兩種，結構上分：單庫位結構、雙庫位結構、深庫位結構、淺庫位結構等，其中單向伸縮的，可根據實際需求加裝180度旋轉底盤，方便再換向（或掉頭）將料箱移出！而雙向伸縮的則需要保持兩邊的伸縮行程（移載距離）是一致的即可！

    不同的庫位深度，貨叉的叉臂長度也不一樣，如：料箱規格300x300xXX、400x400xXX、450x450xXX、600x600xXX、800x800xXX等，使用的貨叉，其叉臂的長度是完全不一樣的；

    不同的庫位結構，其配套的貨叉，它的叉體合成段數也不一樣，如：單庫位結構、淺庫位結構、深庫位結構等，采用的是三段式叉體結構（三節伸縮結構），而雙庫位結構則采用四段式結構，也就是四節伸縮結構；

    五、鉤拉貨叉的性能

   （1）.快速的響應能力：響應時間為0.3～0.8秒；

   （2）.精jing準的定位能力：定位精度達到±0.5mm；

   （3）.安全穩定的檢測能力：可以實現實時數據的傳輸和監控，能實時了解貨物的位置和狀態；

   （4）.安全預警能力：防撞預警、過載保護、緊急制動等安全功能；

    六、廠家友情提示

    安徽集維智能裝備有限公司（馬鞍山市）友情提示：鉤拉貨叉只限用于箱式類單元的物料移載或搬運，如：紙制箱、塑料制箱、金屬制箱等，對不規則的產品單元無法完成搬運或移載，而且料箱的體積不宜過大、重量也不宜過重，正常載荷重量一般在100公斤范圍內，如需超重移載或搬運，可適當考慮増加叉體強度！

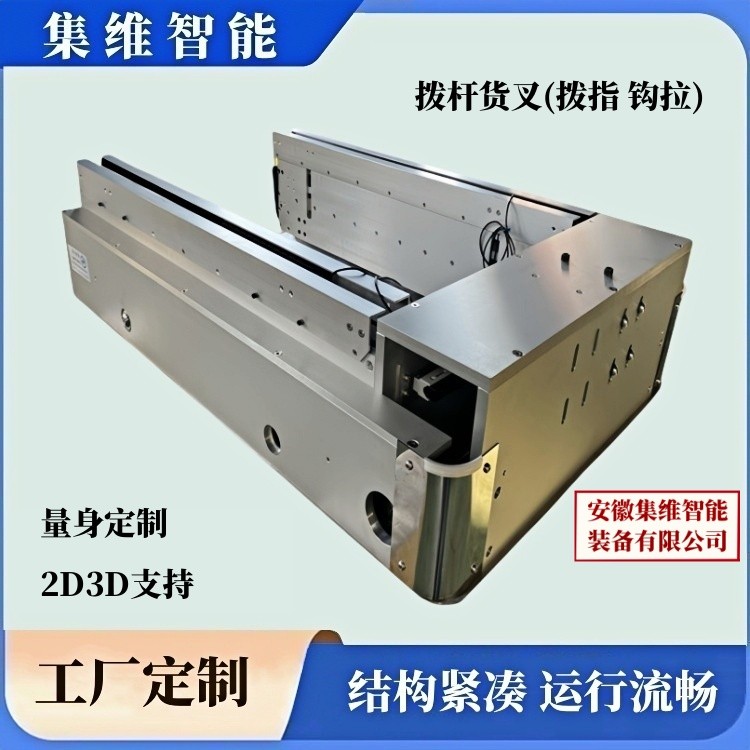

↑上圖：集維系列-鉤拉貨叉（雙向移載）_案例圖1

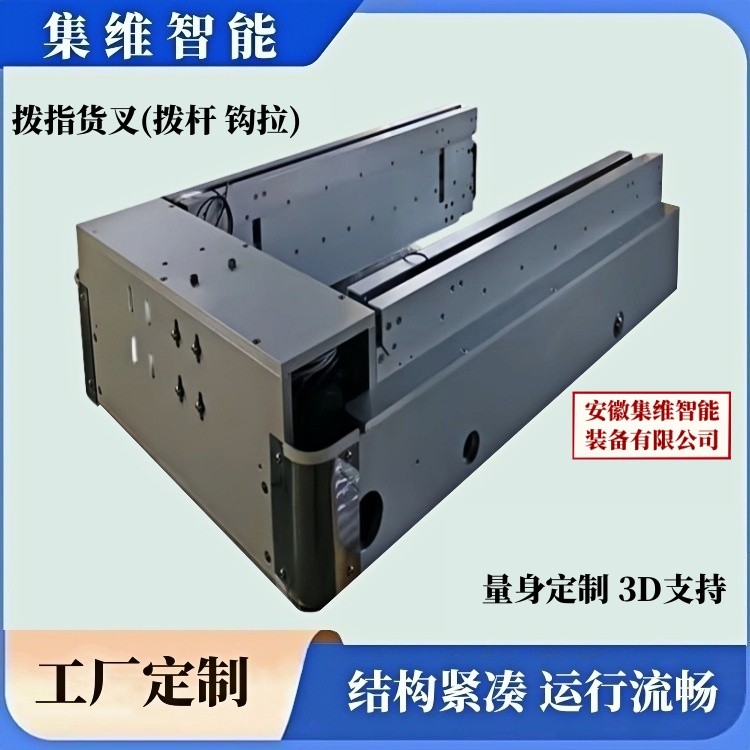

↑上圖：集維系列-鉤拉貨叉（雙向移載）_案例圖2

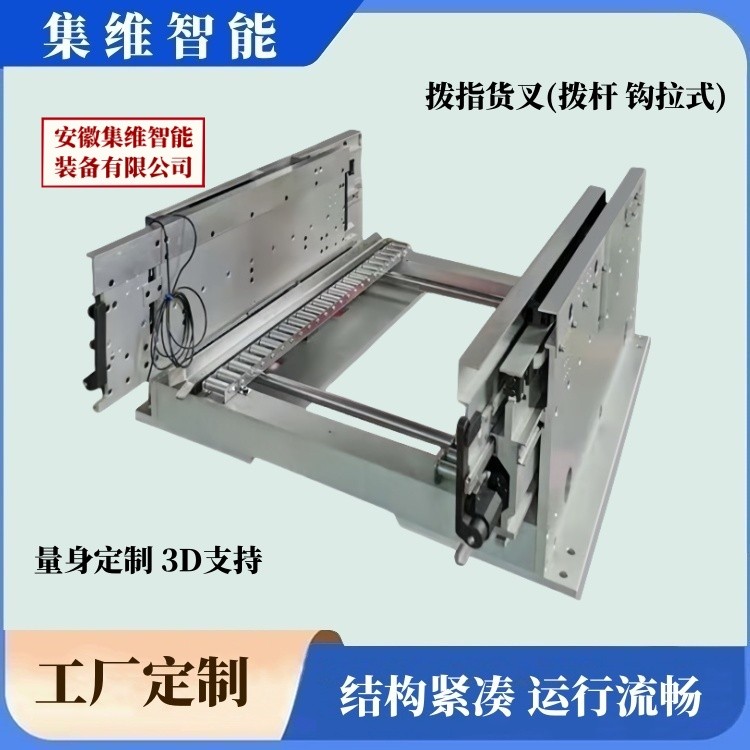

↑上圖：集維系列-鉤拉貨叉（雙向移載）_案例圖3

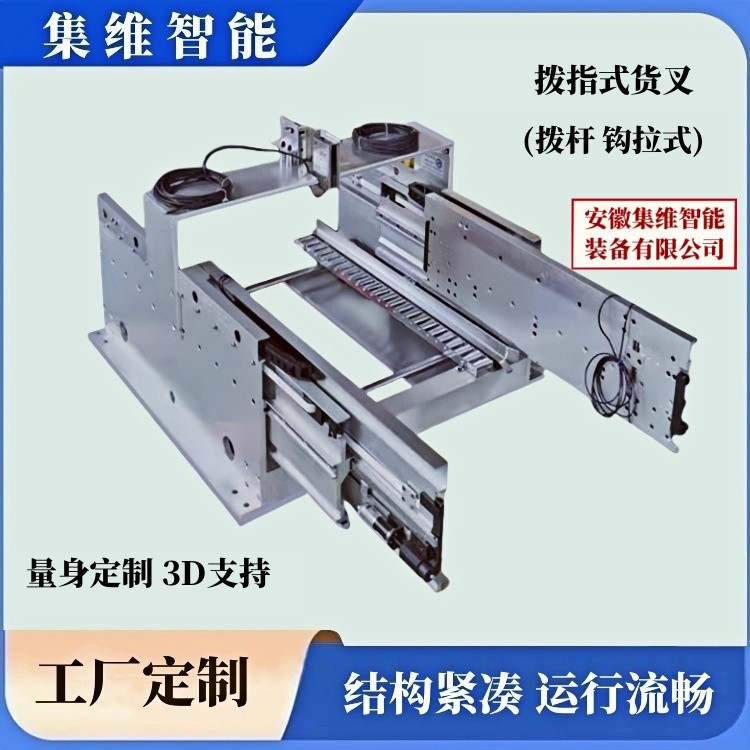

↑上圖：集維系列-鉤拉貨叉（雙向移載）_案例圖4

↑上圖：集維系列-鉤拉貨叉（單向移載，可安裝180度旋轉平臺）_案例圖1

↑上圖：集維系列-鉤拉貨叉（單向移載，可安裝180度旋轉平臺）_案例圖2

↑上圖：集維系列-鉤拉貨叉（單向移載，可安裝180度旋轉平臺）_案例圖3

↑上圖：集維系列-鉤拉貨叉（單向移載，可安裝180度旋轉平臺）_案例圖4
