什么是楔形網？

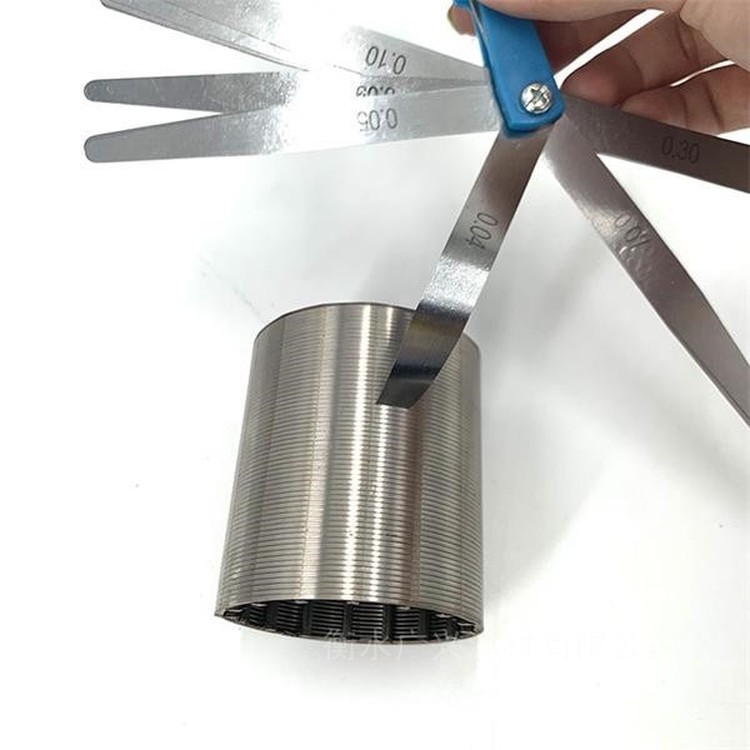

楔形網，也稱為楔形絲網或約翰遜網，是一種由特殊形狀的金屬絲（楔形絲）和支撐桿焊接而成的過濾篩網。它的名稱來源于其核心組件——楔形絲的橫截面呈梯形或楔形。



核心特點與工作原理
獨特的楔形絲設計：

絲材截面：不是普通的圓形絲，而是上寬下窄的梯形。

連續縫隙：楔形絲按照精確的間距纏繞在支撐桿上，然后通過電阻焊將它們焊接在一起，從而形成連續的、縫隙均勻的“V”形過濾縫隙。

工作原理：

表面過濾（篩分）：流體（液體或氣體）穿過縫隙，而固體顆粒被阻擋在網面之外。由于縫隙是連續的且尺寸精確，過濾精度非常高。

“自清潔”效應：

內向外流：當流體從楔形網內部向外流動時，被截留的固體顆粒會堆積在光滑的“V”形縫隙入口處。由于其上寬下窄的結構，顆粒很難卡死在縫隙中，更容易被沖刷掉或在反沖洗時被清除。

外向內流：當流體從外部向內流動時，固體顆粒在網筒外表面形成濾餅，反向流動或壓力波動可以有效地使其脫落。



主要應用領域
焊接管濾棒因其的性能，被廣泛應用于：

石油化工：聚合物的熔體過濾（如聚酯、尼龍、聚乙烯生產）、催化劑回收、工藝氣體凈化。

化纖工業：紡絲熔體的精密過濾。

制藥行業：原料藥、溶劑的高溫精密過濾。

食品與飲料：糖漿、食用油、啤酒、高純水的過濾。

電力工業：核電站、火電站的油品過濾。

冶金行業：液壓油、乳化液、高溫氣體的過濾。

水處理：用于反滲透系統的前級保安過濾。

航空航天：燃油、液壓系統的精密過濾。

主要特點與優勢
高強度與剛性：燒結結構和縱向焊縫使其能承受很高的壓差和機械應力，不易變形。

高過濾精度：過濾精度范圍廣，可從1微米到100微米，且精度穩定。

優良的反清洗性能：由于結構堅固，孔隙率高，能夠通過高壓反吹、超聲波等方式進行有效清洗，實現多次重復使用，壽命長。

耐高溫、耐腐蝕：取決于所選金屬材料，可適用于絕大多數苛刻的工藝環境。

孔隙均勻，過濾性能可靠：燒結工藝確保了過濾孔隙的均勻性和穩定性。

無材料脫落：不像有些纖維濾芯可能會產生脫落物污染流體。

1. 核心定義
梯形絲濾棒 指的是由梯形截面的金屬絲或塑料絲，通過精密纏繞在帶有溝槽的骨架上而制成的管狀過濾元件。

“梯形絲”：這是關鍵。與普通的圓形絲不同，它的橫截面是梯形的。

“濾棒”：指其終形態是一個棒狀或管狀的過濾器。

2. 工作原理
這種設計的精妙之處在于其形成的 “V”形過濾縫隙：

纏繞過程：在纏繞時，每相鄰的兩根梯形絲之間，其寬邊和窄邊會形成均勻、連續的縫隙。

“V”形縫隙：這個縫隙的開口朝向流體（液體或氣體）的流入端較寬，而朝向流出端則逐漸變窄。

過濾機制：

表面過濾（篩分）：大于縫隙窄處的顆粒物會被直接截留在濾棒的外表面。

深度捕獲：由于是“V”形通道，一些較小的顆粒在通過縫隙時，可能會被卡在逐漸變窄的通道中，從而實現更的攔截。

3. 主要特點與優勢
高過濾精度：通過改變梯形絲的尺寸和纏繞間距，可以精確控制縫隙的寬度，從而實現從幾十微米到幾毫米不等的過濾精度。

反沖洗性能好：由于其表面光滑、縫隙結構穩定，被截留的雜質不容易嵌入深處。在反向沖洗（反洗）時，雜質很容易被沖走，從而實現再生和重復使用，壽命長。

強度高，不易變形：梯形絲結構相比圓形絲提供了更高的機械強度和穩定性，能承受更高的壓差而不發生形變，確保過濾精度穩定。

流通量大，壓降?。骸癡”形縫隙設計在保證精度的同時，提供了更大的開孔率，使得流體通過阻力小，流量大。

耐腐蝕：根據使用環境，可以選擇不同材質，如不銹鋼（304、316L等）、聚丙烯（PP）等，以適應各種酸堿工況。
