宿州螺桿啟閉機從0.3噸至200噸 鑄鐵閘門退水閘的配套機械

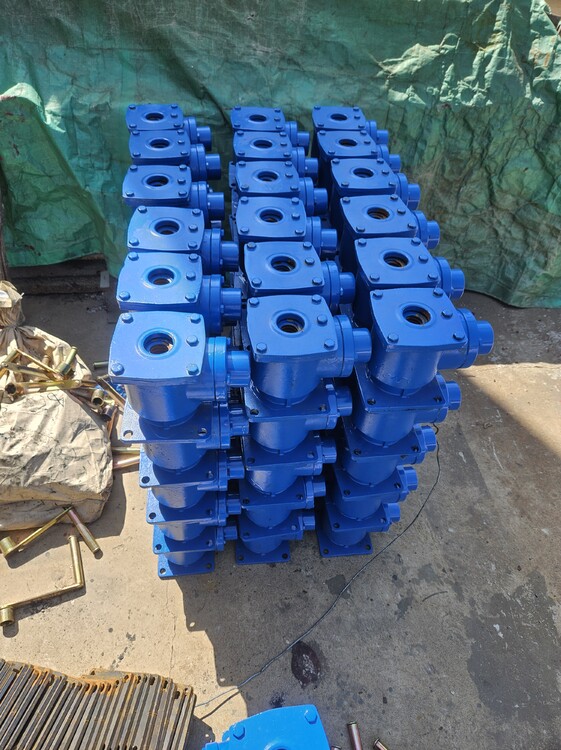

QL型手搖式(側搖式)螺桿式啟閉機,按規格可分為:0.5噸、1.0噸、2.0噸、3.0噸,廣泛用于水利工程閘門的啟閉,是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫(水閘、堤壩、隧道、管道)等進水、退水閘的配套機械,螺桿式啟閉機是一種適用于人力操作的水利機械產品,它具有自鎖功能,閘門可停留在任何位置,并配有防盜嘴和扳手,具有防盜水的功能。多年來,螺桿式啟閉機以其結構簡單、安裝簡便、價格便宜等優點,被廣泛應用于國內各主要灌區各級渠道上的涵閘及引水樞紐工程的閘門啟閉。

 1、設備由門框、門板、密封圈、傳動螺母及可調式契塊等不見組成,具有結構簡單、、安裝方便、隱蔽性好等特點。 2、閘門安裝在墻壁上,門板一般設于迎水面(單向);承受壓力0.1Mpa。門板正、反2面都承受水壓(雙向);承受反向壓力0.03Mpa。 3、密封工作面正向滲透量≤1.25L/min.m。反向滲透量≤2.5L/min.m。 主要技術性能參數: 1主要性能指標 a)閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜ b)密封面每米長度滲水量:正向≤0.7L/min· m   反向≤1.25L/min· m c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。 d)工作環境:溫度-20℃~120℃     濕度:95%     工作介質:水與污水   PH值:5~10 e)安裝位置:正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 f)工作水頭:單向受壓:正向:10m     反向:5m      雙向受壓:均為10m g)啟閉速度:不小于0.2m/min,不大于1.5m/min。 h)閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。

   公司的主要產品為:螺桿啟閉機從0.3噸至200噸,有手動式、電動式、手電兩用式、封閉式等多種型號。卷揚式啟閉機從5噸至2*150噸等多種規格。閘門分鑄塊和鋼兩種,規格從0.2m*0.2m至5m*5m多種規格。

   宿州螺桿啟閉機從0.3噸至200噸 鑄鐵閘門退水閘的配套機械

一、QL型螺桿式啟閉機 該產品有手動平推式和側搖式,有手電兩用式,還分為單吊點和雙吊點。其中小噸位啟閉機帶有機鎖裝置,3噸以上啟閉機配有高度指示器和上下行程限位裝置。 二、QPQ、QPK(快速閉門)型卷揚式啟閉機 該產品25噸以下為手電兩用式,40噸以上為電動式且?guī)в邪踩^載保護裝置,均配有上下極限裝置。另外我公司可根據用戶具體要求生產各種噸位的高揚程卷揚機和移動式啟閉機。 三、鑄鐵平面滑動閘門 該閘門止水效果好,耐腐蝕,安裝維護簡便,適用于工程中的單向、雙向止水。 四、鋼閘門 我公司按照國家標準,根據用戶設計要求組織生產制造。我公司還可根據用戶設計要求采取新工藝進行表面噴鋅處理。 五、智能儀器儀表類 該產品包括閘門開度測控儀、荷重測控儀、閘門開度荷重測控儀、開度雙荷重測控儀、水位測控儀、水位差測控儀,并可根據用戶要求開發新功能的智能儀表。 鑄鐵閘門是以鑄鐵為原料生產,具有耐腐蝕性,可在PH:6-8的流體酸堿中使用,止水效果好,安裝簡單,使用壽命長等特點,有單、雙向止水,止水采用精加工后自身或鑲銅、不銹鋼等方式止水。其規格型號有:平板平面鑄鐵閘門、弧形平面鑄鐵閘門,手提式鑄鐵閘門、機閘一體式閘門、封閉式鑄鐵閘門、組合式鑄鐵閘門、翻板閘門、整體折疊拍門(分方形拍門和圓形拍門)、潮門(作為排水管出口處的單向閥用,具有自動關閉功能,防止江河潮水倒流)、高水頭潛沒式銅止水高壓閘門(可用于深水涵洞,可傾斜安裝,斜拉使用,止水采用銅板止水。)閘門安裝注意事項  1、在閘門安裝前,檢查各連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應加以緊固。

 2、檢查主立框與橫框連結上的止水面是否有錯位,如有錯位則松動連接螺栓將止水面調整在同一平面內。

 3、閘門安裝時應采用整體就位安裝,禁止閘框、閘板分體安裝,防止閘框變形。

  4、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置,然后調整螺栓與工程配鋼筋焊牢固。

5、閘門出廠前,為了使閘板、閘框貼合的更緊,安裝后減少間隙,2米以上的閘門在上下橫框上安裝了壓板卡鐵,立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除,以使閘門啟閉。  6、在澆筑混凝土?xí)r,流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除,防止灰漿凝固影響啟閉。因產品生產批次、具體型號不同,以上圖片僅供參考,詳情可聯系我們的銷售人員進行具體核實。

QLZ直聯式螺桿啟閉機適合啟閉有下壓力要求的各種平面閘門,螺桿式啟閉機特點是結構緊湊、啟閉速度快、可靠性好、防破壞性強、安裝占地面積小、易操作、維護方便,具有一定的強制閘門下壓力,該產品不適宜長時間超載及長時間連續作業。
產品配有下列功能
手電互鎖功能;過載缺相,保護功能;手動時,可將電動與蝸桿部分脫開。
電動時,動力由電機通過變速箱傳遞到蝸桿,蝸輪、蝸輪帶動螺母轉動,從而實現螺桿的上、下運動,螺桿與閘門連接實現閘門的啟閉,并且變速箱內變有操縱桿,可實現電機及蝸桿的分離與接合。手動時,搖把直接驅動蝸桿帶動蝸輪、螺母轉動,實現螺桿及閘門的上下運動。手動時,通過手電互鎖裝置實現整機斷電功能。
