本文基于能量法，列出拍門運動的通用方程，然后以典型泵站為例，針對不同類型拍門（不同的安裝形式、門頁數和材質等），分析計算同等條件下拍門的開啟角和撞擊力，通過分析對比，綜合評價他們的優缺點，提出相關的結論及建議。論文對拍門的研究和工程設計有重要參考意義。
１拍門運動的通用方程 停泵閉門期間拍門的運動可分為正轉正流和正轉逆流２種情況。當在正流階段關閉時，拍門主要受水流沖力、運動阻力、附加阻力及浮重力的作用；逆流階段關閉時，拍門主要受動水壓力、運動阻力、附加阻力、浮重力的作用。其中，后３種力對門軸的力矩與正流階段相同。圖１為流道出口拍門的幾何傾角及安裝示意圖，由此可推導拍門運動的通用方程［１］。依次求得水流沖力、運動阻力、附加阻力、浮重和動水壓力對拍門產生的力矩Ｍ１、ＭＲ、ＭＤ、Ｍｓ和ＭＹ［４］，并按照動量矩定理，

拍門在正流階段關閉，得閉門角速度ωｍ；若ｔ＞ＴＢ，則拍門在逆流階段關閉［２］，求得正流結束時拍門的角度αＢ，并運用公式（３）求得拍門從αＢ至０的關閉歷時ｔ′，通過試算，直至ｔ′與ＴＢＣ的比值和所設的***終作用水頭與可能作用水頭比值相同［４］，得出***終的角速度ωｍ。當有緩沖橡皮且布置在撞擊中心時，撞擊力的計算公式為：式中：Ｎ為拍門閉門撞擊力；ＰＹ為門外水壓力；Ｒ為運動阻力；ｍ、ｎ為ＰＹ、Ｒ的作用點距門鉸軸的距離與撞擊中心距門鉸軸的距離之比；

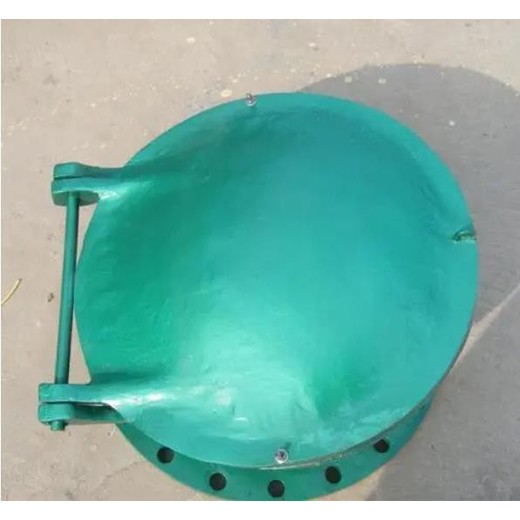

不同材質拍門的開啟角和撞擊力 制造拍門的材料可以是鋼鐵、木材或人工復合材料，他們對拍門水力特性的影響主要反映在拍門的浮重上（含浮箱式拍門）。為便于比較，這里仍以百里洲泵站為例，且拍門的材料分別為鋼質和人工復合材料（復合材料的密度ρ＝１５００～２０００ｋｇ／ｍ３，相對密度為１．５～２．０，只有碳鋼密度的１／４～１／５，取復合材料的比重為１．８，分析同口徑、同條件下不同材質拍門對開啟角和撞擊力的影響。根據上述條件，利用公式（１）先求出不同材質拍門的浮重Ｇ，再計算浮重對門軸的力矩ＭＧ，并且在求出拍門運行穩定時的Ｍｃ后，通過試算可得不同材質拍門在不同安裝情況下的開啟角α０；
