鑄鐵鑲銅閘門

1. 工作原理

閘門由啟閉機帶動啟閉螺母轉動,在梯形螺紋作用下使絲桿帶動閘門門體上下運行,達到截斷或疏通水流作用。

2. 技術參數

圓閘門的公稱直徑DN,矩形閘門的寬×高(A×B),閘門中心至啟閉機底座的高度H,承壓方向(正向、反向、雙向),安裝形式(法蘭式、靠壁式、附壁式),啟動方式(手動、電動)。

閘門的滲漏量:當正向承壓應≤0.5L/min.m

當反向承壓應≤0.7L/min.m

3. 構造

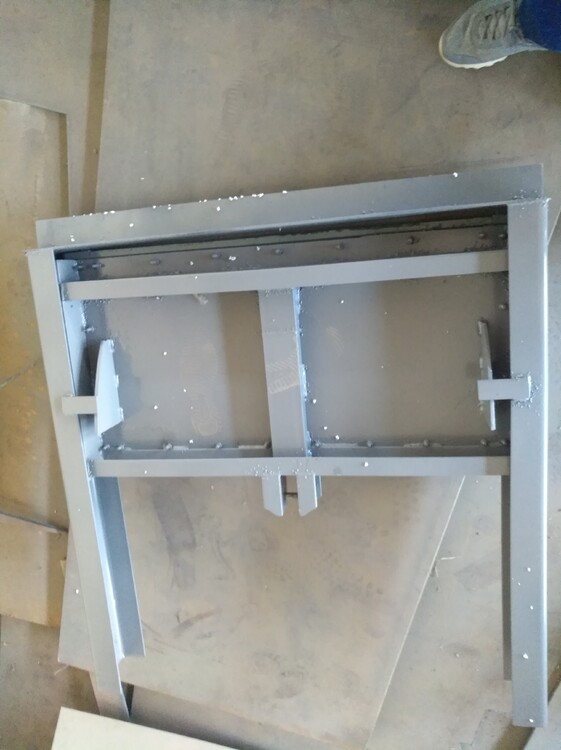

鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。

1)門框由鑄鐵整體澆鑄而成,門框兩側自帶導槽,精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工,以便鑲青銅密封面。

2)門體為整體鑄造的方形或圓形平板,并在迎水面自帶“#”字形的加強筋,加強筋的數量視閘門規格大小而定,門體平面精加工并帶有鑲銅條,以便鑲青銅密封面,門體兩側精加工與門框側槽配合,形成上下滑軌。門體上端有吊耳,吊耳為鑄鋼,門體與吊耳的兩接觸面精加工之后用螺栓固定。

3)導軌用鑄鐵制作,導軌面加工,并在平面上鑲青銅,減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工,用螺栓聯接,并設有定位銷防止錯位。

4)鍥緊裝置:為達到閘門的止水效果,閘門兩側設置楔塊。楔塊用錫青銅制成,用螺栓分別與門體和門框上的楔座固定,楔座銑成長孔,便于楔塊的調整。為達到雙向止水效果,在閘門上下增設楔緊裝置。

5)密封面采用銅條或銅圈分別鑲?cè)腴T框和門體的槽內,密封面應門框和門體之間的密切配合。

6)★絲桿由圓鋼制成梯形螺紋,其精度達到7e級標準,螺紋長度比門體行程高度加長200mm,閘門處于關閉位置時,螺紋超出啟閉機50mm,絲桿總長度超過5000mm時,需作分段加工,其接頭采用圓鋼加工成內圓孔,并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工,可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時,需增設軸導架,軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成,鑄鐵托架固定在池壁上,導管與托架都可在兩個方向進行調節,絲桿下部焊有圓鋼銷套,用銷軸與門體相連。

7)所有鑄鐵部件的小厚度>20mm。

8)門框、門體按*工作水頭設計,其拉伸、壓縮和剪切強度的安全系數不小于5,撓度不大于構件長度的1/1500,導軌的拉伸、壓縮和剪切強度的安全系數不小于5。

9)所有鑄件都進行高溫回火處理,關鍵部位采用樹脂砂造型。

鑄鐵閘門的選用

1、選用閘門時應注明H值(閘門中心至啟閉機底部平臺高度);

2、啟閉機應根據表中啟閉力及自動化程度確定,具體可參考啟閉機樣本。

3、平臺設計負荷應考慮正反雙向承受(關閉力參考開啟力)。

4、軸導架是根據井深不同而設定的,設計時應與聯軸器不干涉;

5、工作時整條螺桿,聯軸器、閘板都做上下移動為明桿閘門,工作是螺桿不移動,閘板上下移動稱為暗桿閘門。

6、方向承壓閘門應選用時應注明,正向承壓閘門當用于隨受么向水壓時,水頭應<2.5m;

7、暗桿閘門宜裝于風景區或道路中間的窖井內,此種閘門自帶開啟裝置,不需啟閉機;

8、訂貨時應注明H,并注明單閘門(與配套啟閉機)的具體名稱、型號、規格;

9、本廠可承制其它材料(不銹鋼、碳鋼、鋁合金、塑料)或特殊形工閘門

注意:安裝具備的工具有:電焊機(包括電源)、氣割、活扳手、汽吊及吊裝工具
