排水泵站分為污水泵站、雨水泵站和合流泵站三種，擔負著城市日常污水排放和汛期排澇的重任。排水泵站監控設備可以監測排水泵站的運行工況，可自動控制或遠程控制排水設備的啟停。
排污泵站遠程監控系統適用于城市排水泵站的遠程監控及管理。
用戶通過遠程PC端，還有手機APP監控，隨時隨地對污水泵站運行進行遠程監控管理，實時監測站內格柵機的工作狀態、污水池水位、提升泵組工作狀態、出站流量、池內有害氣體濃度等；支持手動控制、自動控制、遠程控制格柵機、排風機及提升泵的啟停。
監控終端包括手機APP、PC機、平板電腦
污水泵站全面采集數據
采集進站管道壓力或清水池水位、出站壓力、出站流量。
采集每臺加壓泵啟停狀態、工作電流、工作電壓、電能等電參數。
采集配電室各路開關狀態、電能等。
八大支持
支持泵站手動控制、自動控制、遠程控制等多種方式
支持遠程修改PLC程序
支持報警、短信報警、郵件報警等多種通信方式
支持多路圖像監控 (有線通信方式)。
支持水位、水泵電流、故障信息等歷史數據的存儲（近40天內免費存儲，超過40天以外的歷史數據存儲要另外算）
支持各個泵輪詢啟動，根據水位和水泵運行時間，智能選擇水泵投入運行
支持故障智能處理，當水泵電流過大、水位過低或者過高、粉碎機故障等情況發生時立即自帶處理，并將故障信息上發到相關人員的手機/
支持將液位、電流等生成各種報表及數據曲線
泵站、污水泵站遠程手機電腦APP監控系統一套大概需要多少錢？在電腦上、手機上能看到水泵設備運轉情況，水質監測數據的實時監控系統。

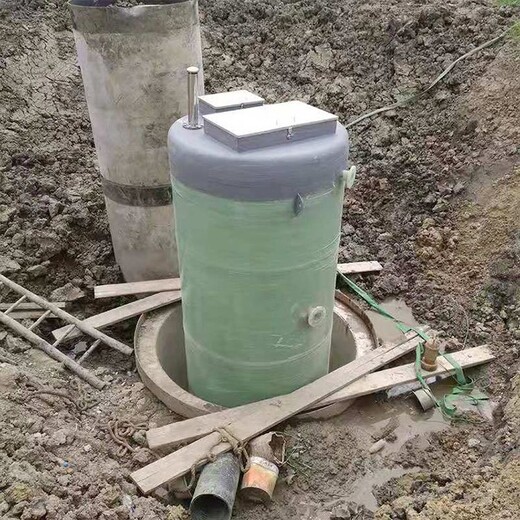

答：一體化污水泵站的手機電腦APP遠程監控系統，需要PLC、觸摸屏，和遠程模塊，還有服務器系統，我們提供從PLC觸摸屏，到遠程模塊，云端服務器，還有PLC程序、觸摸屏程序、CAD接線圖紙全套解決方案！
提供全套控制系統，和PLC觸摸屏、遠程模塊等全套硬件！能夠與管理人員的電腦數據連接和無人職守遠程控制，完全的隨時隨地的網絡化管理，自動化集成度高，可實現異地監控與管理，還可以實現手機監控！

隨著城市人口的增長，
生活污水排放總量不斷增加，
現有污水泵站的運行能力及容量，
漸漸無法滿足城區生活污水收集、輸送需求。
近日，按照區級規劃和目標，嘉定工業區啟動轄區內5座污水泵站的提標改造工程，以提高相關地塊生活污水收集與輸送能力，并有效緩解汛期內澇排放壓力。
在位于永盛路回城路南側的污水泵站內，工人們正在砌筑圍墻。
據悉，這座污水泵站建于2004年，用以收集永盛路沿線居民區及兩側工業園區的污水，污水進入泵站后，輸送至趙涇河泵站。
除了該處污水泵站，此次改造的其余4座污水泵站分別位于城北路興邦路、城北路興順路、勝辛北路興慶路、葉城路勝辛路。
主要改造工程包括更換工況較差的水泵，提升污水輸送能力；升級格柵設備與周圍腐蝕的鐵護欄，更換閘門電動控制裝置、水泵控制箱等年久老化的配套設施；以及值班室、圍墻和道路等站容站貌改造工程。
值得一提的是，此次改造將為泵站增設遠程監控控制系統，通過采集數據集中展示、操控、查詢，實現人、設備預警統一調度指揮。

污水泵站遠程監控系統
在本系統中，HINET智能網關作為整套系統的“被監控端”，操作平臺配合組態王軟件作為本套系統的“監控端”（也可使用本司自主研發的HDRS設備云遠程監控平臺），VPN服務器與HINET智能網關連接形成系統數據通訊的“安全通道”。
其中，遠程通訊網關通過HTN-PPI-P協議轉換器與S7-200PLC連接，實現遠程通訊網關對S7-200數據的采集以及對PLC運行狀態的在線監測，再采用4G通訊技術，通過“安全通道”將采集到的數據傳輸至“監控端”。從而實現“監控端”對“被監控端”實時數據采集及實時開關等操作。
三、產品介紹
1、 HTN-PPI-P協議轉換器
HTN-PPI-P協議轉換器
工業級協議轉換器
HTN-PPI-P是華辰智通自主研發的針對西門子S7-200 PLC的工業級協議轉換器。它將西門子S7-200的PPI協議轉換為Profinet協議（TCP/IP），從而實現西門子S7-200對以太網或3G網絡的訪問。
該模塊使用簡單方便，對用戶完全透明，無需在上位機和PLC中添加任何程序和驅動，安裝后立即可以使用。同時該模塊可與各種上位機軟件（如組態王、易控、Wincc等）實現高速遠距離通訊。
2、HINET智能網關
HINET智能網關
HINET智能網關，是由華辰智通自主研發的與在現場控制設備自動運行的可編程序控制器（PLC）進行通訊的工業級遠程通訊安全網關，PLC在控制設備運行的同時，作為“云監控”中的“被監控端”，自動采集所控設備的運行狀態及相關數據（如地理位置信息，相關的溫度、壓力、流量等），并通過網絡將這些信息發送到“監控端”，同時接受“監控端”的指令認證后運行。模塊支持?jǐn)嗑€重連、異?；謴?fù)、系統的自監控，確保通訊穩定。
設備自帶6端口。分別為百兆全雙工LAN口、百兆全雙工WAN口、RS422/RS232/RS485串口、3G天線端口及WIFI天線端口。LAN口及RS422串口的主要目的是與PLC等設備通訊，實現對PLC等設備數據的采集及監控。WAN口、3G端口、4G端口、GPRS端口及WIFI端口的作用是通過有線或無線方式實現設備與互聯網的通訊。其中3G目前支持的模式為WCDMA模式，WIFI端口在實現與互聯網通訊的同時，還可供現場操作人員與設備建立無線鏈接。
