    液壓互動翻板閘門通常鉸座的布置間隔約6~10m,底軸與鉸座之間采用低摩擦系數的自潤滑球軸承,鉸座材料一般使用鑄鋼。鉸座與土建結構固定采用錨栓,使用二期砼澆筑。(3)密封止水與傳統閘門比較,底橫軸旋轉鋼閘門的止水要復雜得多。因此,止水設計應作為設計工作的。止水主要包含門葉與側墻止水、穿墻套管與底橫軸止水、底軸與門葉止水、底軸與閘底坎止水等,而且有單向和雙向止水之分。門葉與側墻通常用P型橡皮止水,外加彈簧鋼板調節橡皮壓縮;門葉與底軸之間常用I型橡皮止水帶配鋼壓板,橡皮壓縮量不超過5mm,否則底軸旋轉時,橡皮容易翻轉,并會增加啟閉的摩阻力。底軸與穿墻套管的止水應加強設計,盡量做到滴水不漏。止水材料要求耐磨性能好。(4)閘門頂部破水及補氣措施門頂過流的底橫軸旋轉鋼閘門,由于門頂過流形成連續的水面瀑布,門體背面容易產生負壓,門頂易產生氣蝕。通常在門頂設置破水器(板)和補氣孔,破水器高度應根據門頂溢流水深確定(一般門頂溢流水深≦0.5m)。如泰州市水生態環境整治工程、黃山湖邊樞紐花山壩工程和上海市蘇州河河口水閘門頂均設了破水器(板)和補氣孔。(5)閘門鎖定方式閘門的鎖定基本依靠對驅動拐臂的固定來實現閘門位置的鎖定。目前有兩種鎖定方式:一是在拐臂上布置液壓推桿,液壓推桿將活塞桿推入墻體的定位孔鎖定住閘門,此種鎖定型式的缺點在于推桿缸體直徑有限,抵抗鎖定剪力較小,如蘇州工業園區金雞湖游艇碼頭閘就是采用這種鎖定;二是在拐臂上設置擋板,并根據拐臂的轉動軌跡,用升降式鎖定鋼梁與拐臂上的擋板接觸鎖定閘門,如泰州市水生態環境整治工程。

(6)防腐底橫軸旋轉鋼閘門跨度較大,上、下游不便設置檢修閘門。通常閘門檢修時需要做上、下游圍堰,代價較大,因此閘門的防腐十分重要。目前主要防腐措施有3種:一是噴鋅加涂料防腐,噴鋅厚度不小于0.2mm,應采用耐磨性能較好涂料,如氯化橡膠防銹漆等,厚度不小于0.4mm;二是泥砂較多,流速較高的河流閘門,面板采用復合不銹鋼板材料制造,不銹鋼層不小于3mm。如黃山湖邊樞紐地處于新安江水庫上游新安江上,泥砂較多,閘門面板采用了復合不銹鋼板材料;三是采用防腐涂料加陰極保護,如泰州市生態景觀工程和上海市蘇州河河口水閘均安裝了陰極保護裝置。(7)檢修由于單閘孔寬度大,通常不設置檢修閘門。因此,對于無條件檢修的閘門,應按照免維修、少維護的要求設計底橫軸,適當增加底橫軸軸壁厚度及水下部分使用年限,如蘇州河口閘,水下部分按30年設計。這樣雖增加了投資,但大大減輕了運行管理的工作量。對于通過采取措施形成檢修條件的閘門,可適當簡化底橫軸等結構構件及防腐設計。 液壓油缸的布置??液壓油缸的布置影響到油缸的容量和行程,本方案中,油缸容量為100t,行程為3m,拐臂長度為2.12m。若增加拐臂長度,則可減小油缸的容量增大油缸的行程;若減小拐臂長度,則會增大油缸的容量減小油缸的行程。這一點需要設計者根據工程的具體情況作出比較。

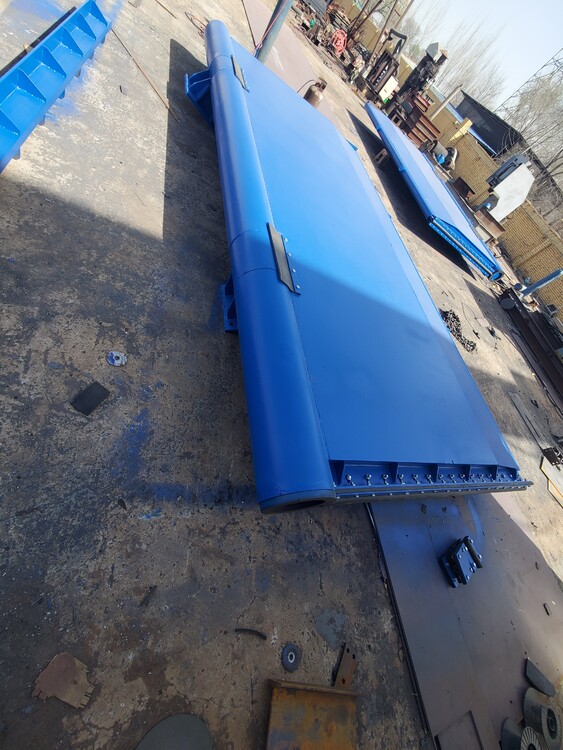

淄博水庫液壓鋼壩 農田水利不銹鋼液壓翻板閘 合頁壩

 概述 翻板閘是水利科技的一項革命性成果,是目前*的活動壩技術。它廣泛應用于農業灌溉、漁業、船閘、海水擋潮、城市河道景觀工程和小水電站等建設。液壓升降壩力學結構科學、不阻水、不怕泥砂淤積;不受漂浮物影響;在損失極小水量的情況下,就能很容易地沖掉上游的漂浮物,使河水清澈;放壩快速,不影響防洪安全;結構堅固可靠,抗洪水沖擊的能力強。它***了傳統活動壩型的所有缺點,同時它又具備傳統壩型的所有優點:它像橡膠壩一樣緊貼河床不阻水;像翻板門壩一樣自動放壩行洪,任意保持水位高度;像水閘一樣堅固。 結構及原理 翻板閘是一種采用自卸汽車力學原理,結合支墩壩水工結構型式的新型活動壩,具備擋水和泄水雙重功能。 液壓升降壩的構造由弧形(或直線)壩面、液壓桿、支撐桿、液壓缸和液壓泵站組成。 用液壓缸直頂以底部為軸的活動攔水壩面的背部,實現升壩攔水,降壩行洪的目的。采用滑動支撐桿支撐活動壩面的背面,構成穩定的支撐墩壩。采用小液壓缸及限位卡,形成支撐墩壩固定和活動的相互交換,達到固定攔水,活動降壩的目的。采用浮標開關,控制操作液壓系統,達到無人管理,根據洪水漲落,實現活動壩面的自動升降。 產品規格 門高(H):1.5m、2m、2.5m、3m、3.5m、4m、4.5m、5m、5.5m、6m。 單扇寬度:標準為6m,非標另行設計。 工作特點 1、液壓升降壩壩體跨度大,結構簡單,支撐可靠,易于建造。 2、液壓升降壩液壓系統操作靈活,可采用浮標開關控制,實現自動化操作,達到無人管理。 3、液壓升降壩水力條件。該壩可基本保持原河床,可暢泄洪水、上游堆積泥沙、卵石和漂浮物而不阻水。與傳統水閘及類似的橡膠壩相比,過流能力大,泄流量大。特別適用于橡膠壩不宜建造的多砂、多石、多樹、多竹和寒冷地區的河流。還可以做到任意調節壩高溢流,可控制上游水位和泄流量。 4、液壓升降壩施工簡單,施工工期短,和傳統水閘相比,減少了閘墩、大量金屬結構埋件及閘門啟閉設備,混凝土工程量少,從而節約了大量資金。 5、液壓升降壩耐久性好。只要壩扇面結構和液壓系統正常維護,工程耐久性較橡膠壩要長。 6、適用范圍廣泛。液壓升降壩屬于低水頭擋水建筑物,廣泛使用于水利灌溉,水力發電,城市美化環境等方面。特別對于城市河流梯級開發,可形成寬闊的水面,增加城市風光帶壩體,壩體上易于形成瀑布景觀,可***生態人文環境,提高城市的社會環境等級。
