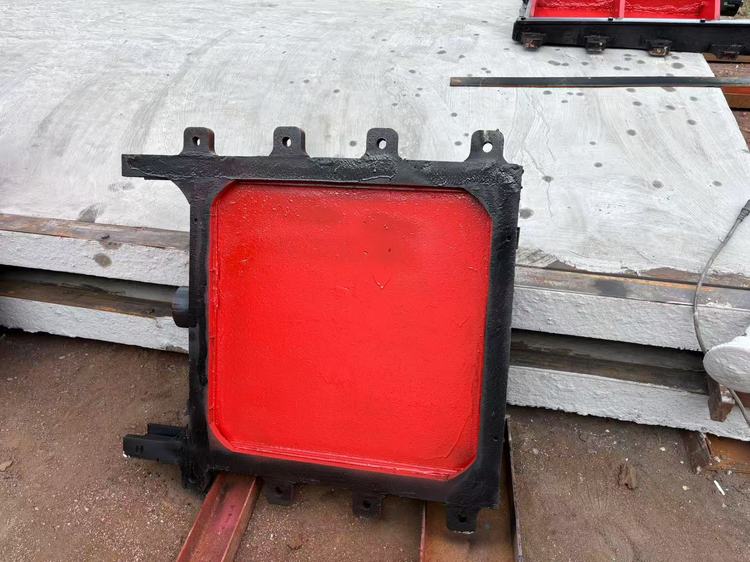

泰州雙吊點鑄鐵閘門調試  農田水利機門一體式鑄鐵閘門

  鑄鐵閘門用途及特點:☆主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。☆防腐能力強,可在 PH=6-8的流體酸堿中使用。☆閘門結構合理,便于安裝、操作簡單靈活,便于管理。☆主要適用正向受壓止水,正常使用水頭 1-8m 。
根據用戶需要可制造高水頭閘門,* 正向設計水頭可達 50m ,反向水頭可達 20m 。☆閘門關閉時設有鎖緊,止動裝置,在結構上采用機加工面硬止水,止水效果好,密封 性,正常滲水量 L≤1L/h·m。☆規格從 0.2×0.2— 6×6米。按閘門的結構形式分為:PZ 型平面平板門和 PGZ 型平 面拱形門,又可分為整體式和組裝式兩種形式。☆門體、門框由灰口鑄鐵(或球墨鑄鐵)制成,經過內應力消除,無變形。根據用戶要 求,止水面可采用鑲銅或鑲不鋼等耐蝕材料精密加工制造。也可采用橡膠封水。
鑄鐵閘門安裝說明:☆閘門上下框設有固定塊, 可防止閘板在運輸?shù)跹b等過程中滑出, 安裝凝固后 (使用前) 應先卸掉上閘框的固定塊和下框緊回螺栓,方可啟動。☆閘門安裝采用整體安裝, 將閘板與閘框的封水間隙調到 0.3mm 以下后, 進行二期澆注。
在澆注混凝土?xí)r,閘門閘框處于鉛垂?fàn)顟B(tài)。流進閘板、閘框、楔鐵、擋板間隙中的 灰漿清除,防止灰漿凝固后影響閘門啟閉。☆閘門啟閉時,應注意閘板的上下極限位置,以免損壞閘門或啟閉機。閘門在啟閉過程 中應檢查閘門升降有無卡阻。☆閘板與閘框?yàn)榕技浜?在多組運輸和安裝時,切勿切換。整套鑄鐵閘門,主要包括啟閉機、門框、閘板、楔形快、操作桿、操 作臺和緊固螺栓等。

 泰州雙吊點鑄鐵閘門調試  農田水利機門一體式鑄鐵閘門

閘門主要作用是既關水和放水,地基條件差和水頭低且變幅大是閘門適用工況***復雜的兩個原因,所以閘門具有許多其它水利工程產品不能代替的,閘門工況不穩定具體表現在滲流、沖刷和沉陷等幾個方面,閘門安裝位置的選擇也直接影響到閘門功能的正常發揮和使用時間,在安裝時應根據閘門的功能、主要特點和運用要求,然后也要綜合考慮地形、地質、水流、泥沙含量、建筑材料、交通運輸、施工和管理等方面的因素,并對安裝方案進行對比研究。閘門產品的孔口尺寸決定于過閘的流量設計和閘孔的泄流能力,過閘流量設計是根據閘門的任務要求通過水文分析和水力計算確定的,而閘孔的泄流能力與上下游水位、閘孔型式和底板高程有關。

鑄鐵閘門調試1. 閘門調試工作需在二次灌漿完全凝固后方可進行。

2. 手動啟閉機手動操作 13個全行程,操作中應無卡阻現象,方可投入運行。
3. 電動啟閉機在接電運行前,按所配套電動裝置要求將行程限位開關和 過力矩保護開關正確接線后方可進行, 打開電動裝置外殼按下述順序操作:a) 閘門處于全閉位置時(留有 30~50mm 余量) ,將關行程開關調整到位。b) 手動打開閘門至全開位置 (閘門較大時可接通電臨時電源, 點動至接近 全開到位,再手動操作到位) ,將開到位行程開關調整到位c) 按電氣原理圖要求正確接線, 上述操作請參照隨機提供的閥門電動裝置 說明書中的相關章節執行。d) 電動操作 1~3個全行程,觀察運行情況,在閘門關到位、開到位時行 程限位裝置應準確動作。4. 在閘門操作過程中,注意門體應運行平緩關到位時應無左右傾斜、卡阻, 當出現左右傾斜或單側卡阻現象時應調節閘門框兩側的斜楔壓緊裝置的位 置,直至正常為止。
5. 上述調整結束后即可進行通水

雙吊點鑄鐵閘門調試1. 閘門調試工作需在二次灌漿完全凝固后方可進行。2. 手動啟閉機手動操作 13個全行程,操作中應無卡阻現象,方可投入運行。3. 電動啟閉機在接電運行前,按所配套電動裝置要求將行程限位開關和 過力矩保護開關正確接線后方可進行, 打開電動裝置外殼按下述順序操作:a) 閘門處于全閉位置時(留有 30~50mm 余量) ,將關行程開關調整到位。b) 手動打開閘門至全開位置 (閘門較大時可接通電臨時電源, 點動至接近 全開到位,再手動操作到位) ,將開到位行程開關調整到位c) 按電氣原理圖要求正確接線, 上述操作請參照隨機提供的閥門電動裝置 說明書中的相關章節執行。d) 電動操作 1~3個全行程,觀察運行情況,在閘門關到位、開到位時行 程限位裝置應準確動作。4. 在閘門操作過程中,注意門體應運行平緩關到位時應無左右傾斜、卡阻, 當出現左右傾斜或單側卡阻現象時應調節閘門框兩側的斜楔壓緊裝置的位 置,直至正常為止。5. 上述調整結束后即可進行通水
