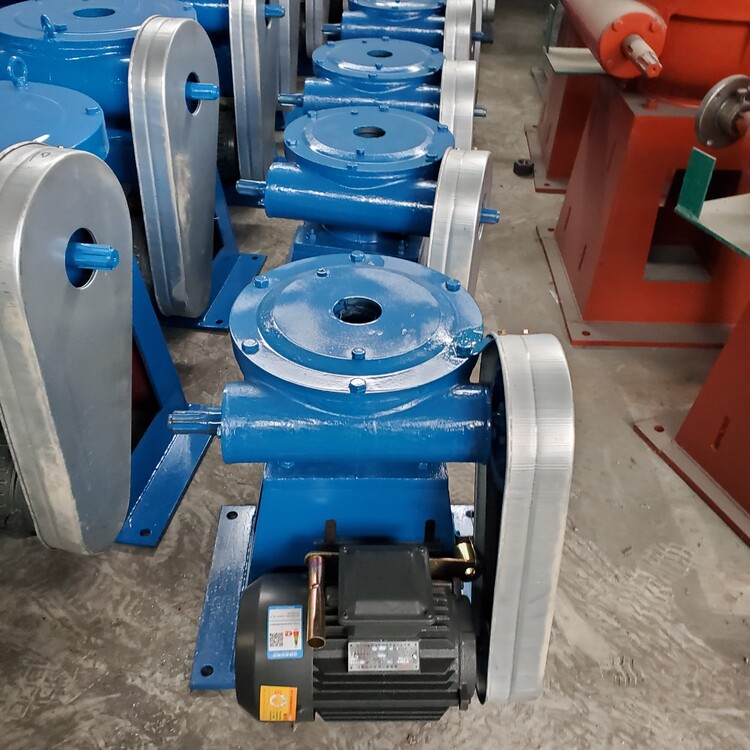

啟閉機主要由電動頭、機座、護罩等部件組成。
手電兩用啟閉機采用普通開關型多轉式閥門電動裝置,配以啟閉螺母、承重軸承、支座、護罩而成。
電動裝置為全封閉結構,適用于戶外工作,采用蝸輪蝸桿傳動。內設行程限位和扭矩保護裝置,行程限位裝置由一組計數齒輪和硬觸點限位開關構成,當閘門開或關到位時,計數齒輪帶動行程限位桿,使硬觸點限位開關工作,自動停止閘門開、關動作,當由于某種原因行程限位開關未動作引起扭矩增大時,扭矩保護開關動作,保護啟閉裝置不受意外損傷。電動裝置上另設指針式開度指示器、加熱電阻。指針式開度指示器與計數齒輪相連,能夠直觀地反映出閘門所處開度位置,加熱電阻在啟閉機工作時自動接通,用以去除電動裝置內的濕氣,確保內部干燥,各電器元件的工作可靠性。
啟閉螺母內部加工成梯形螺紋,精度等級為7H,表面粗糙度小于6.3微米,與閘門啟閉桿組成一對螺旋付。啟閉螺母與電動裝置輸出端采用牙嵌式連接器,牙嵌式連接器的卡爪間留有間隙,使閘門開閉時的瞬間產生捶擊作用,達到捶擊啟動的目的,增大閘門啟閉時的予起力。

鑄鐵支座呈封閉式柱狀結構,用以承受啟閉閘門時的重力或支反力,內裝承重軸承,外型精美。
護罩由薄壁不銹鋼管制成,其長度一般比閘門行程大200mm,一端密封,另一端用螺栓固定在啟閉機上部電動裝置上,可以有效保護絲桿螺紋免受損壞。
六 水庫斜拉閘門電器控制系統
舟山SYZ型DN800附壁式鑄鐵鑲銅圓閘門配套手電兩用啟閉機

電動閘門自帶現場控制箱,現場控箱箱體采用碳鋼噴塑材質,防護等級為IP55,具有抗腐蝕、防火阻燃性能好?？刂葡渚哂惺謩?、自動控制功能。每臺控制箱上設有手動/自動切換開關、控制按鈕、信號燈等,控制箱預留有與自控制系統的輸入、輸出接口。輸入:遠控開閘命令、遠控關閘命令;輸出:手動/自動、開到位、關到位、開關閘過轉矩及正常/故障。上述接口均為無源繼電器觸點。電氣控制具有過流、短路過載、過轉矩、漏電、接地等保護功能,超負荷、超行程、等故障顯示功能。
