  鑄鐵鑲銅圓閘門采用手電兩用啟閉裝置進行閘門的開啟或關閉。全開或全閉的時間在15分鐘內完成。閘門適用于墻式安裝的結構形式,閘門關閉時可對污水進行截流以方便后續設備的檢修與保養。手電二用啟閉機含手輪機構及機座,置于操作平臺上。操作手輪的高度適合于人工操作并通過螺桿或接桿與閘門連接,必要時設置螺桿導向支承以使在*關閉力下壓桿穩定符合規范要求。閘門密封面的滲漏量小于1.25L/min.m密封長度。

2)結構與形式 升桿式鑄鐵鑲銅圓方閘門為鑄鐵鑲銅、單向升桿靠壁式閘門主要由門框、門體、導軌、楔座、密封裝置等組成。閘門的門框采用平面加強型結構形式鑄鐵閘門的門框、門體及導軌采用灰鑄鐵鑄造在*水壓作用下,安全系數不小于5 閘門與門框的密封面采用有色金屬制造,密封面 地加工在斜楔的作用下密封可靠其滲漏量不超過1.25L/min.m密封長度。作門體提升或關閉用的螺桿采用不銹鋼材料制造,螺桿在*啟門力或關閉力作用下其安全系數為2。

鑲銅鑄鐵閘門選材、制作過程
一)、材料采購
1.生鐵、密封銅條等相關材料的采購有化學成份檢驗報告與機械性能檢驗報告。并對生鐵、銅條等進行抽樣檢驗,對不合格的原輔材料堅決退貨,檢驗合格后的材料方可入庫并出具檢驗合格入庫單,由生產部門領用。2同時模具車間按技術部圖紙進行模具制作,做好生產前的準備。
二)、閘門鑄件毛坯的鑄造

1開爐前按照國家標準牌號進行爐料的配料,同時做好其它準備。

2當爐前鐵水基本達到出水溫度時,進行爐前取樣,送至理化實驗室進行爐前化驗,符合相關國家標準牌號的化學成份后,方可進行鐵水的澆注。

3毛坯鑄造完成并進行清砂處理后,檢驗合格的所有閘門、閘框等鑄件進行相應熱處理,消除鑄造內應力后進入后道工序進行機械加工。

1. 閘門安裝注意事項鑄鐵鑲銅方閘門又名鑄鐵方閘門,方閘門,主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起調節水位的作用,它采用特的外弧形設計,結構合理、受力均勻,采用 灰口鑄鐵或球墨鑄鐵、不銹鋼制造,止水密封面鑲銅條或橡膠,并經密加工后配研,達到平面密封,密封性能好,當密封止水性能下降時,可通過楔塊裝置的加以解決。1、在閘門安裝前,檢查各連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應加以緊固。2、檢查主立框與橫框連結上的止水面是否有錯位,如有錯位則松動連接螺栓將止水面在同一平面內。3、閘門安裝時應采用整體就位安裝,禁止閘框、閘板分體安裝,防止閘框變形。規格及技術參數 1. 型號說明 hz j -----口×口 hz------鑄鐵閘門 f ------方形 j ------矩形 y ------圓形 t------鑲銅 口×口------閘門尺寸:寬度×高度 2. 規格及基本參數詳見附圖4、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置,然后螺栓與工程配鋼筋焊牢固。5、閘門出廠前,為了使閘板、閘框貼合的更緊,安裝后間隙,2米以上的閘門在上下橫框上安裝了壓板卡鐵,立框的斜鐵上了頂絲。注意在間隙后將卡鐵和斜鐵上的頂絲拆除,以使閘門啟閉。鑄鐵閘門由閘板、閘框、導軌、閉緊斜鐵、吊耳、固定螺栓等零配件組成。

2. 張家口河道鑄鐵閘門/胸墻式和涵洞式鑄鐵閘門 單向升桿靠壁式閘門

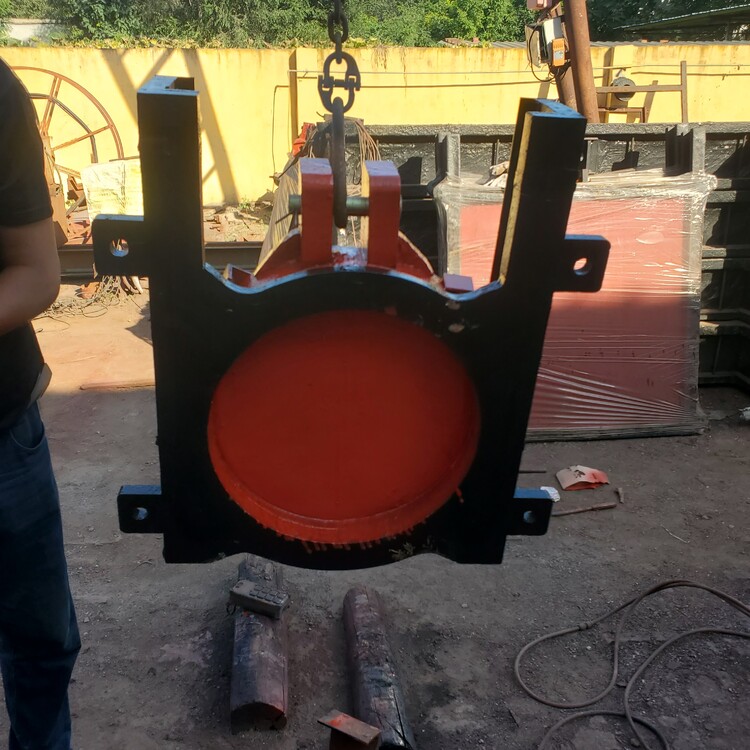

3. (1)閘框由合金鑄鐵整體澆鑄而成,門框兩側自帶導槽,精加工之后作門體升降的導軌。門框平面經龍門創及立車精加工并分別加工一道槽,以便鑲?cè)肭嚆~密封面。

   (2)閘板為整體鑄造的方形和圓形開板,并在迎水面自帶“井”字形的加強筋,加強筋的數量視閘門規格大小而定,一般間距為250~350mm之間,門體平面精加工并帶有鑲銅條的槽,以便鑲?cè)肭嚆~密封面,門體兩側精加工與門框側槽配合,形成上下滑軌。門體上端有吊耳為鑄鋼,門體與吊耳的兩接角面精加工之后用螺栓固定,吊耳的銷軸孔用鏜床加工。

   (3)導軌用合金鑄鐵制作,導軌面加工成與門框一樣的槽,并在平面上鑲?cè)肭嚆~,減少門體上下運行時的磨擦力,導軌和門框連接的接觸部位精加工,用螺栓聯接,并有定位銷防止錯位。

   (4)楔緊裝置:為達到閘門的止水效果,閘門兩側應設置楔塊。楔塊用錫青銅制成,用螺栓分別與門體和門框上的楔座固定,楔座銑成長孔,便于楔塊的調整,當閘門的某一處止水效果不好時可局部調整楔塊,當門體未關到位或已到位而楔塊尚楔緊時,需調整全部楔塊。

   (5)密封面可采用銅條或銅圈分別鑲?cè)腴T框和門體的槽內,密封面銅條鑲好之后用刨銑床進行銑削,磨削加工,應門框和門體之間的密切貼合。鑄鐵閘門采用鑄鐵和球墨鑄鐵,鑄鐵和球墨鑄鐵材質的產品整體性強,承受擋水壓力較大,主要特點是有較高的耐腐蝕性,特別是門框和門體全部采用球墨鑄鐵材質的產品,止水面如果采用不銹鋼材質,產品可以適用于污水口或者在海水等腐蝕性工況。產品結構比較簡單,只有門框和門葉兩部分,而且還會經常生產成一體,產品在安裝時不需要太多的零部件,中間設一個楔子就能夠固定,產品的結構大部分采用方形為主。主要是適用于水利工程過水孔口起到關閉和開啟的機械,產品具體作用是按照需要全部或局部的關閉和開啟過水孔口,以此來調節上游和下游的水位和流量的。鑄鐵閘門主要是由閘框和閘板這組成,閘框是閘板的支撐構件,也是閘板的運轉滑道,閘板是用來關閉和開啟孔口的擋水部件。閘板是直接接受水壓力的擋水部件,閘框是閘板附近的支承構件,一起也是閘板上下運動的滑道,滑道以外有些鑲嵌于閘墩及閘底的二期混凝土中,將閘板所接受的水壓力均勻的傳遞到閘墩及閘室底部。閘框迎水面附近與 閘板框附近背水面觸摸處經機械精制,加工刨光厚平直潤滑,貼合嚴密,使聯系面、止水面、與運動滑面和三為一,都是和啟閉機配套使用。
