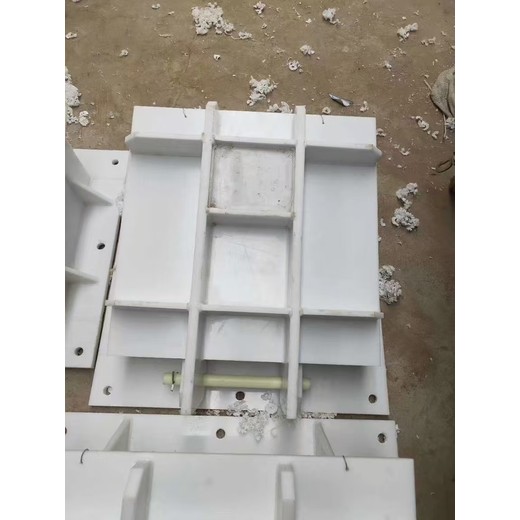

七臺河玻璃鋼和鑄鐵拍門  800防河水倒灌PM型拍門

   浮箱式拍門是在拍門基礎上經改進提出的一種新型拍門，它吸收了球殼和浮箱式拍門的優點。拍門是安裝在江河邊排水管出口的一種單向閥，當江河潮位出水管口，且壓力大于管內壓力時，拍門面板自動關閉，以防江河潮水倒灌進排水管道內。主要安裝在排水管道的尾端，用于防止外水倒灌。適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等。

七臺河玻璃鋼和鑄鐵拍門  800防河水倒灌PM型拍門

二、主要特點
1、具有結構簡單、密封性好。2、結構輕巧、運行阻力和閉門撞擊力小。3、在水中的浮重小，開啟角度大，能有效減小水流阻力、節能省電。4、重量輕、轉動慣量小，從而使閉前角速度和閉門撞擊力減小。5、受力條件改善，其強度、剛度好。6、安裝形式為法蘭結構，安裝方便。7、節省電能、人力、水處理費等。8、門頁為密封腔體結構，比重為小。9、無需懸掛配置配重；10、關閉時沖擊力小。11、其開啟力來自水源壓力；關閉力由門板自重產生，不需人工操作。

 三、主要技術參數
1、公稱壓力：0.1MPa-1.0MPa2、適用介質：水，河水，江水，海水，生活，工業污水3、適用溫度：≦80℃五、執行標準1、GB4457-4460-84機械制圖2、GB1182-1184-96形態和位置公差3、GB/T12465-2002管路松套伸縮接頭4、GB/T17241.6-98整體鑄鐵管法蘭5、GB900-88螺柱6、GB41-86螺母7、GB/T9876-98給排水管道用橡膠密封膠料8、GB/T3013-93給水輸配管件9、GB50268-97給水排水管道工程施工及驗收規范10、GB/Z343-84熱浸鋅通用工藝11、GB/T13384-92機電產品包裝通用技術條件

試驗要求：1、浮箱式拍門出廠前在廠內進行強度試驗，試驗壓力為額定壓力的1.5倍，保壓5分鐘，以無滲漏和無結構損傷為合格。2、浮箱式拍門出廠前在廠內試驗臺上進行密封性能試驗，試驗壓力為額定壓力的1.1倍，保壓5分鐘，以無滲漏現象為合格。七、防護及油漆浮箱式拍門外表面涂裝前按GB8923標準進行除銹，消除油質和附著層，然后全部涂防銹底漆和面漆，以防止外表面與空氣接觸銹蝕附著力符合GB1720標準，韌性符合GB1731標準；沖擊強度、硬度符合GB1730標準

FFPM型浮箱拍門適用于：1、排水泵站出水管管口用，一般為法蘭式安裝，以防外水倒流產生水錘造成對泵站設備的損壞；2、安裝在兩連通口處，當上游（管或涵內）水位（壓力）外河水位時，拍門在水壓及浮力的作用下自動打開排水，當上游（管或涵內）水位（壓力）下降后自動復位，防止外水倒流，從而***上游水位限制在一定高度。 特點：1、結構簡單、安裝方便、經濟實用。 2、 能承受逆向水頭，避免了常規鴨閥不耐反向壓力并倒吸入而不能止水的現象。 3、 由于鉸座采用了特技術，能緩沖調節，使閘門關閉時均勻受力，抗疲勞、經久耐用。 4、 門蓋的重力和浮力經過***計算，并進行二次水力校驗，確保動作靈活，阻力小，節約能源，工作可靠。訂貨說明：1、注明材質（鑄鐵或鋼制）。 2、安裝時***好采用法蘭連接，當采用預埋件連接時，預埋件的設置請參照鑄鐵鑲銅閘門樣本中的預埋鋼板形式。
