江門水庫定輪鋼閘門 鑄鐵鑲銅方閘門主要技術性能參數

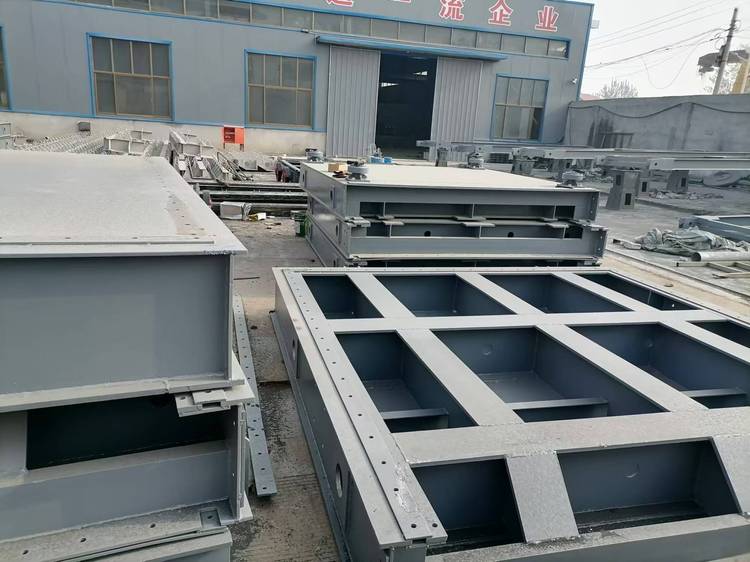

我廠產品:閘門有、型鑄鐵閘門、球鐵閘門、鋼結構閘門、鑄鐵框鋼結構閘門?，F(xiàn)產品已銷往全國個省市自治區,廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程,其中高壓密封箱式閘門是水工閥門的替代產品閘門有、型鑄鐵閘門、球鐵閘門、鋼結構閘門、鑄鐵框鋼結構閘門。現產品已銷往全國個省市自治區,廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程,其中高壓密封箱式閘門是水工閥門的替代產品閘門有、型鑄鐵閘門、球鐵閘門、鋼結構閘門、鑄鐵框鋼結構閘門?，F(xiàn)產品已銷往全國個省市自治區,廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程,其中高壓密封箱式閘門是水工閥門的替代產品鑄鐵鑲銅方閘門型號及規格 (寬×高) (配套QA50啟閉機)   雙向升桿式 主要參數: 安裝形式:靠壁式   承壓方向:正反向受壓   承壓力:正向承壓≯0.1Mpa 反向承壓0.06Mpa 滲透量:正向≯1.25L/m.min    反向≯2.5L/m.min 配套啟閉機型號 型號 規格 工作轉矩(N.m) 啟閉力(KN) QA50 手動式 500 50   鑄鐵鑲銅方閘門主要技術性能參數: .型號與規格: 方閘門:明桿式 ZMF DN200~DN2500mm 鑄鐵鑲銅方閘門主要性能指標: a)閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。 b)密封面每米長度滲水量:正向≤0.7L/min ?m   反向≤1.25L/min ?m c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。 d)工作環境:溫度-20℃~120℃   濕度:95%    工作介質:水與污水PH值:5~10 e)安裝位置:正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 f)工作水頭:單向受壓:正向:10m   反向:5m   雙向受壓:均為10m g)啟閉速度:不小于0.2m/min,不大于1.5m/min。 h)閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。  合金鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。

 江門水庫定輪鋼閘門 鑄鐵鑲銅方閘門主要技術性能參數

       (1)門框由合金鑄鐵整體澆鑄而成,門框兩側自帶導槽,精加工之后作門體升降的導軌。門框平面經龍門創及立車精加工并分別加工一道槽,以便鑲?cè)肭嚆~密封面。

(2)門體為整體鑄造的方形和圓形開板,并應在迎水面自帶“井”字形的***筋,***筋的數量視閘門規格大小而定,一般間距為250~350mm之間,門體平面精加工并帶有鑲銅條的槽,以便鑲?cè)肭嚆~密封面,門體兩側精加工與門框側槽配合,形成上下滑軌。門體上端有吊耳為鑄鋼,門體與吊耳的兩接角面精加工之后用螺栓固定,吊耳的銷軸孔用鏜床加工。

 (3)導軌用合金鑄鐵制作,導軌面加工成與門框一樣的槽,并在平面上鑲?cè)肭嚆~,減少門體上下運行時的磨擦力,導軌和門框連接的接觸部位精加工,用螺栓聯接,并沒有定位銷防止錯位。

 (4)楔緊裝置:為達到閘門的止水效果,閘門兩側應設置楔塊。楔塊用錫青銅制成,用螺栓分別與門體和門框上的楔座固定,楔座銑成長孔,便于楔塊的調整,當閘門的某一處止水效果不好時可局部調整楔塊,當門體未關到位或已到位而楔塊尚楔緊時,需調整全部楔塊。

(5)密封面應采用銅條或銅圈分別鑲?cè)腴T框和門體的槽內蒙古自治區,密封面銅條鑲好之后用龍門刨銑床進行銑削,磨削加工,應門框和門體之間的密切配合。

(6)絲桿由圓鋼制成梯形螺紋,其精度應達到7e級標準,螺紋長度比門體行程高度加長200mm,閘門處于關閉位置時,螺紋超出啟閉機50mm,絲桿總長度超過500mm時,應作分段加工,其接頭采用圓鋼加工成內圓孔,并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工,可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時,應增設軸導架,軸導架由鑄鐵襯套管安裝在多功鑄鐵托架上組成,鑄鐵托架固定在池壁上,導管與托架都可在兩個方向進行調節,絲桿下部焊有圓鋼銷套,用銷軸與門體相連。

(7)所有合金鑄鐵部件的***小厚度>20mm。

(8)門框、門體應按工作水頭設計,其拉伸和剪切強度的安全系數不應小于5,撓度不應大于構件的1/1500,導軸的拉伸、壓縮和剪切強度的安全系數不應小于5。

 (9)當反向水壓超過3.0m時,采用雙向閘門。雙向受壓閘門結構主要特性: a、防止反向受壓時門體與框的間隙增大,應增加上下楔塊,確保門體與門框密封間隙≤0.08mm的間隙,滲漏量控制在反向水頭時滲漏量≤2.5L/m.min。  b、閘門的門體結構應考慮反向中受壓時門體的承壓力。 c、為***閘門與墻體聯結的牢固性,增加連接螺栓的數量。 (10)電動啟閉機采用電動裝置形式,有高度顯示,過力矩保護功能。
