安裝現(xiàn)場安裝可定材質(zhì)不銹鋼別名布水布氣管名稱面包管材質(zhì)HDPE運輸汽車長度定制厚度3-5mm
生產(chǎn)過程控制
加工工藝參數(shù)：根據(jù) HDPE 材料的特性和面包管的規(guī)格要求，制定合理的加工工藝參數(shù)。例如，在擠出成型過程中，控制好加工溫度、螺桿轉(zhuǎn)速、牽引速度等參數(shù)。一般來說，擠出溫度在 160 - 220℃之間，螺桿轉(zhuǎn)速為 10 - 50r/min，牽引速度根據(jù)產(chǎn)品規(guī)格和擠出速度進行調(diào)整，以面包管的尺寸精度和外觀質(zhì)量。
設(shè)備維護與校準：定期對生產(chǎn)設(shè)備進行維護和校準，確保設(shè)備的正常運行。例如，對擠出機的加熱系統(tǒng)、冷卻系統(tǒng)、螺桿等部件進行定期檢查和維護，及時更換磨損的部件；對計量設(shè)備進行校準，原料的準確計量和添加。
生產(chǎn)環(huán)境控制：保持生產(chǎn)環(huán)境的清潔和干燥，避免灰塵、水分等雜質(zhì)混入 HDPE 材料中，影響產(chǎn)品質(zhì)量。同時，控制生產(chǎn)車間的溫度和濕度，一般溫度控制在 20 - 30℃，濕度控制在 40% - 60%，以確保 HDPE 材料在加工過程中的穩(wěn)定性。
管道測量與下料
測量：根據(jù)濾池的尺寸和設(shè)計要求，使用測量工具準確測量面包管的安裝位置和長度。測量時要考慮到管道的坡度、轉(zhuǎn)彎處的半徑等因素，確保管道安裝后能滿足濾池的運行要求。
合理下料：根據(jù)測量結(jié)果，使用切割工具對面包管進行下料。切割時要切口平整、垂直，避免出現(xiàn)斜口或毛刺，影響管道的連接質(zhì)量。對于較長的管道，可根據(jù)實際情況分段切割，以便于搬運和安裝。
面包管連接
熱熔連接：如果面包管采用 HDPE 材質(zhì)，常用熱熔連接方式。，將熱熔機加熱到合適的溫度（一般為 210 - 230℃），然后將待連接的面包管兩端插入熱熔機的加熱模頭中，加熱一定時間（根據(jù)管材規(guī)格而定，一般為幾秒到幾十秒），使管材兩端表面熔化。接著，迅速將管材從加熱模頭中取出，并立即將兩端對接在一起，施加一定的壓力，使接口處的熔融材料均勻擠出，形成飽滿的焊環(huán)。在連接過程中，要注意保持管材的同軸度，避免管道扭曲或偏心。
電熔連接：對于一些特殊要求或管徑較大的面包管，也可采用電熔連接。將電熔管件套在面包管的連接端，然后將電熔焊機的電極與管件上的電熔絲連接，通過焊機向管件通電，使電熔絲發(fā)熱，將管件與管材的連接部位熔化，實現(xiàn)連接。電熔連接操作相對簡單，且連接質(zhì)量穩(wěn)定，但需要使用的電熔管件和焊機。
法蘭連接：在面包管與濾池的進出口、閥門等部位連接時，通常采用法蘭連接。先將法蘭盤分別固定在面包管和與之連接的設(shè)備或管件上，然后在法蘭盤之間放置密封墊片，用螺栓將法蘭盤緊固連接。緊固螺栓時，要按照對稱、交叉的順序逐步擰緊，確保法蘭連接的密封性。
管道安裝與固定

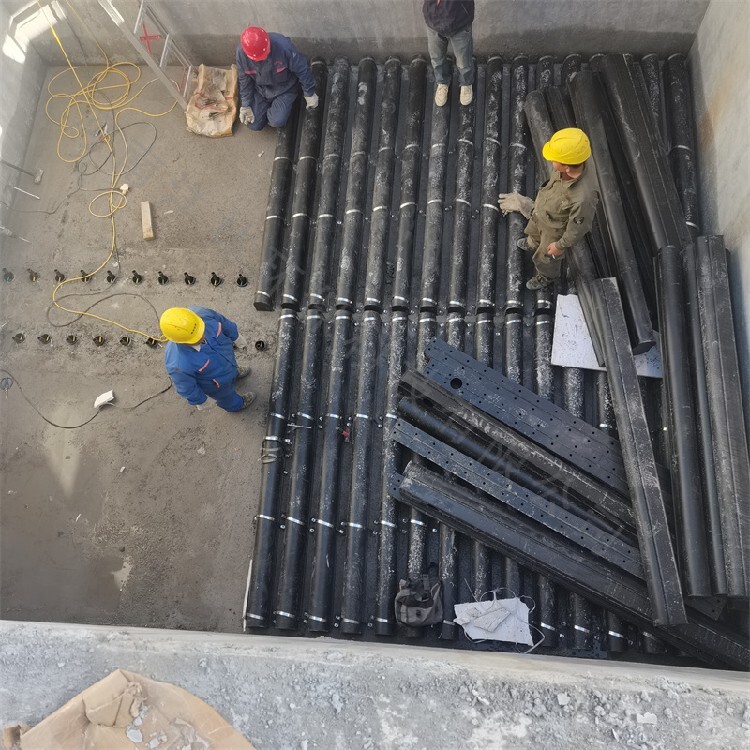

安裝就位：將連接好的面包管按照設(shè)計要求放入濾池內(nèi)的安裝位置。在放置過程中，要注意避免管道與濾池壁或其他物體發(fā)生碰撞，防止管道受損。對于較長的管道，可采用吊車或人工抬運的方式進行就位，同時要安排專人指揮，確保安裝過程安全、順利。
管道固定：面包管安裝就位后，需要進行固定，以防止管道在運行過程中發(fā)生位移或晃動?？筛鶕?jù)管道的直徑和安裝位置，采用管卡、支架等固定裝置將管道固定在濾池的基礎(chǔ)或墻壁上。管卡和支架的間距要符合設(shè)計要求，一般不宜過大，以免管道出現(xiàn)下垂或擺動。在固定管道時，要注意不要使管道受到過大的外力，避免產(chǎn)生應(yīng)力集中。
翻板濾池面包管出現(xiàn)以下情況時需要更換密封件：
密封件老化：
外觀變化：觀察到密封件表面有裂紋、變硬、變脆或失去彈性，這是老化的典型特征。例如橡膠密封圈，長期暴露在空氣中或受到陽光照射、溫度變化等影響，會逐漸老化，出現(xiàn)上述現(xiàn)象。
性能下降：老化的密封件不再能提供良好的密封效果，即使安裝正確，也會出現(xiàn)滲漏現(xiàn)象。如在壓力測試或日常運行中，發(fā)現(xiàn)有液體或氣體從面包管的連接部位滲出，而連接部件本身無損壞，很可能是密封件老化導(dǎo)致。
密封件磨損：
表面磨損：檢查密封件表面，若有明顯的磨損痕跡，如磨損導(dǎo)致密封件的厚度變薄、表面不平整，或者出現(xiàn)缺口、溝槽等，會影響密封性能。這可能是由于面包管在運行過程中產(chǎn)生振動，導(dǎo)致密封件與連接部件之間不斷摩擦，或者是介質(zhì)中的顆粒雜質(zhì)對密封件造成磨損。
安裝部位磨損：安裝密封件的溝槽或法蘭面等部位若有磨損、變形，也會使密封件無法正常安裝或密封。例如，溝槽磨損后尺寸變大，會使密封件安裝不緊密，從而失去密封作用。
翻板濾池面包管的日常維護和保養(yǎng)主要包括定期檢查、清理雜質(zhì)、維護密封件、修復(fù)損壞等方面，以下是具體的方法：
定期檢查
外觀檢查：定期查看面包管的外觀，檢查管道表面是否有磨損、劃痕、裂紋、變形或腐蝕等情況。尤其要注意管道的連接處、彎頭、三通等部位，這些地方更容易出現(xiàn)問題。如發(fā)現(xiàn)表面有輕微損傷，可以及時進行修復(fù)；若損傷嚴重，應(yīng)考慮更換管道，以防止出現(xiàn)泄漏等問題。
連接部位檢查：檢查面包管的連接部位，如熱熔連接處、法蘭連接處等，查看是否有松動、滲漏現(xiàn)象。對于熱熔連接部位，觀察焊環(huán)是否完好，有無開裂、變形；對于法蘭連接，檢查螺栓是否緊固，密封墊片是否有老化、損壞。如有松動，應(yīng)及時緊固螺栓；如發(fā)現(xiàn)密封墊片老化或損壞，需及時更換。
支撐固定裝置檢查：檢查面包管的支撐和固定裝置，如管卡、支架等是否牢固，有無松動、變形或損壞。若發(fā)現(xiàn)支撐固定裝置存在問題，應(yīng)及時修復(fù)或更換，以確保面包管的穩(wěn)定性，防止因管道晃動或下垂而影響其正常運行。
規(guī)范安裝操作流程
管道切割與加工：切割管道時，要切口平整、垂直于管道軸線，避免切口出現(xiàn)傾斜或毛刺，影響連接密封性。使用的切割設(shè)備，并在切割后對切口進行打磨和清理，去除雜質(zhì)和毛刺。對于需要進行坡口加工的焊接連接，要按照規(guī)定的坡口角度和尺寸進行加工，焊接時能夠充分熔合，形成良好的密封焊縫。
連接操作：在進行焊接連接時，要遵循焊接工藝規(guī)程，控制好焊接速度、焊接角度等參數(shù)，確保焊縫質(zhì)量。對于法蘭連接，在安裝法蘭和擰緊螺栓時，要按照對稱、交叉的順序進行，逐步均勻地擰緊螺栓，使法蘭密封面受力均勻。同時，要注意避免在法蘭密封面上留下劃痕或損傷，影響密封性能。
嚴格進行質(zhì)量檢測
外觀檢查：安裝完成后，對管道連接部位進行外觀檢查，查看焊縫是否均勻、飽滿，有無裂縫、氣孔等缺陷；法蘭連接部位的螺栓是否擰緊，密封墊片是否安裝正確，有無外露或變形等情況。如發(fā)現(xiàn)外觀質(zhì)量問題，及時進行修復(fù)或調(diào)整。
壓力測試：通過水壓試驗或氣壓試驗對管道系統(tǒng)進行壓力測試，檢驗連接部位的密封性。試驗壓力應(yīng)符合設(shè)計要求，通常為工作壓力的 1.25 - 1.5 倍。在測試過程中，仔細觀察管道連接部位是否有滲漏現(xiàn)象，如有滲漏，標記出滲漏位置，待壓力測試結(jié)束后進行修復(fù)，直至壓力測試合格。
質(zhì)量檢測
外觀檢查：對生產(chǎn)出的面包管進行逐根外觀檢查，要求表面光滑、無氣泡、無裂紋、無明顯劃痕和凹陷等缺陷。面包管的顏色應(yīng)均勻一致，無變色現(xiàn)象。
尺寸精度測量：使用的測量工具，如卡尺、直尺、千分尺等，對面包管的外徑、內(nèi)徑、壁厚等尺寸進行測量，確保尺寸偏差在設(shè)計要求的范圍內(nèi)。例如，面包管的外徑公差控制在 ±0.5mm 以內(nèi)，壁厚公差控制在 ±0.2mm 以內(nèi)。
物理性能測試：定期抽取一定數(shù)量的面包管樣品進行物理性能測試，包括拉伸強度、斷裂伸長率、環(huán)剛度、扁平試驗等。拉伸強度應(yīng)不低于 20MPa，斷裂伸長率不低于 350%，環(huán)剛度根據(jù)面包管的規(guī)格不同而有所差異，一般要求在 8 - 16kN/m2 之間。
壓力測試：對面包管進行壓力測試，模擬其在實際使用中的工作壓力，檢查是否存在滲漏、變形等問題。一般采用水壓試驗或氣壓試驗，試驗壓力為工作壓力的 1.5 - 2 倍，保持一定時間（如 1 - 2 小時），觀察面包管是否有異?，F(xiàn)象。
老化試驗：為評估面包管的長期性能，可進行老化試驗，如熱老化試驗、紫外老化試驗等。通過模擬面包管在長期使用過程中可能遇到的高溫、紫外線照射等環(huán)境條件，檢測其性能變化情況，確保產(chǎn)品在設(shè)計使用壽命內(nèi)能夠穩(wěn)定運行。
翻版濾池安裝方法？答：需要先安裝布水布氣管
