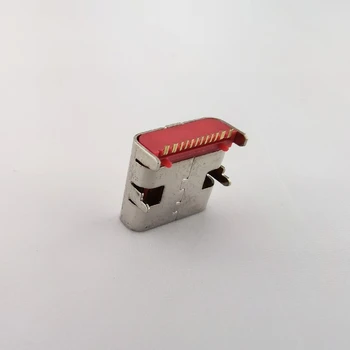

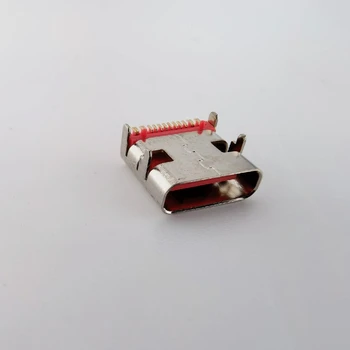

塑膠LCP外殼304插拔10000電鍍金鹽霧48端子銅

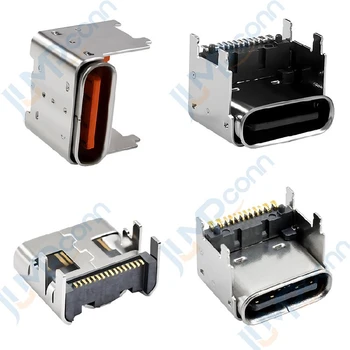

Type-C墊高母座與傳統Type-C母座相比在結構設計上有明顯差異。Type-C墊高母座通過增加墊高腳或半包圍護套實現物理上的墊高效果，而傳統Type-C母座則直接安裝在電路板上，沒有額外的高度增加。這種結構差異使得墊高母座在特定應用場景中具有獨特的優勢，能夠滿足傳統母座無法解決的設計需求。

從功能實現角度看，Type-C墊高母座與傳統Type-C母座在電氣性能上基本保持一致，都能夠支持Type-C接口的標準功能，包括正反盲插、高速數據傳輸和大功率快充等。然而，由于墊高設計的引入，墊高母座在機械性能和適應性方面具有明顯優勢。

墊高母座能夠人為增加產品內部空間，為設備內部元件提供更多布局空間；墊高結構可用于結構加固，提高接口的機械強度和耐用性；這種設計還有助于改善產品散熱性能，特別是在大電流傳輸場景下；此外，墊高母座還能用于修飾設備的外觀設計ID美感，提升產品整體美觀度。

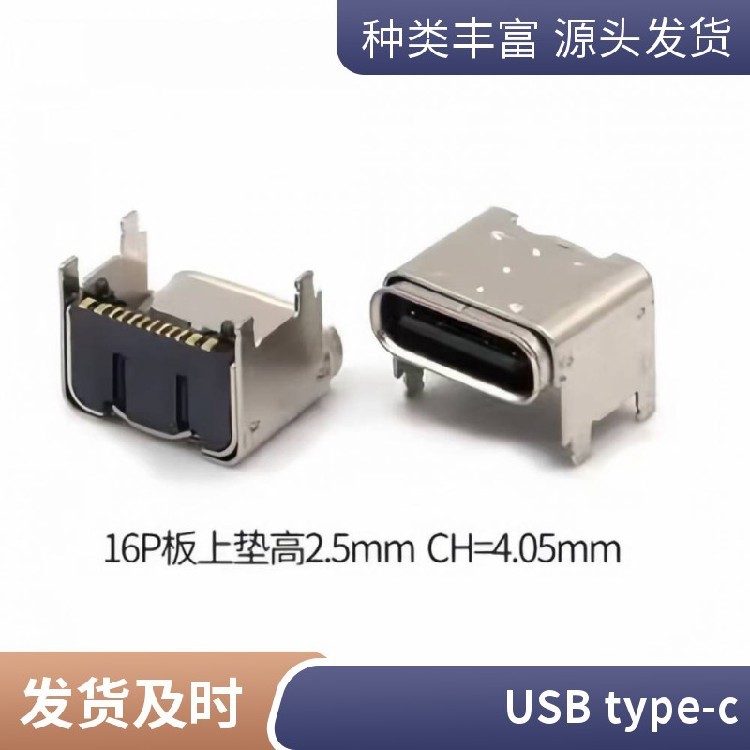

TYPE-C墊高母座的關鍵結構參數CL和CH值是用于描述該款TYPE-C母座的舌片中心點到PCB板的水平高度。這兩個字母代碼數值來源于建筑圖紙上的術語，其中CL是中心線（Central Line）的首字母縮寫，CH則為空間內天花板的高度容。

由于TYPE-C母座外觀規格多種多樣，焊接固定形態不一，產品結構迥異，單純描述沉板多少、加高多少并不能清晰地構建出該款TYPE-C母座與終端產品焊接后的具體形態。

TYPE-C接口的物理尺寸參數包括：接口寬度8.34±0.05mm，接口高度2.56±0.05mm，接口厚度≤6.65mm，內部舌片厚度0.6~0.7mm，舌片插入深度6.65±0.05mm。母座關鍵尺寸包括開口寬度8.60±0.05mm，開口高度2.40±0.05mm，內部卡槽深度≥5.00mm。引腳數量為24針（12×2對稱排列），引腳間距0.5mm，支持正反插的中心對稱設計。

•

  廣東深圳南山定制立式type-c型號,連接器

  0.8元

  產品名：立式 type-c連接器,連接器,USB座子

•

  內蒙古供應大步直立式USB轉接頭type-c連接器

  0.8元

  產品名：直立式 USB,type-c連接器

•

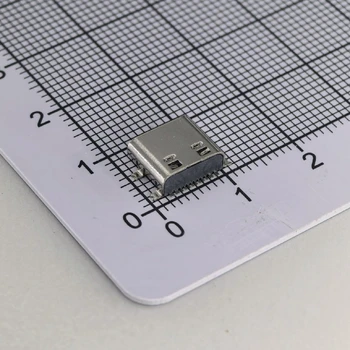

  廣西生產大步精密type-c母座耳機電子元器件

  面議

  產品名：type-c母座,USB連接器,電子元器件

•

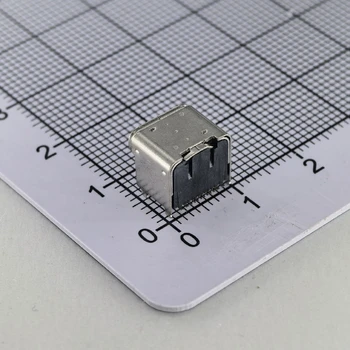

  湖南供應墊高USBtype-c插件座子

  0.79元

  產品名：墊高 USB type-c,電子連接器,貼片座子,插件座子

•

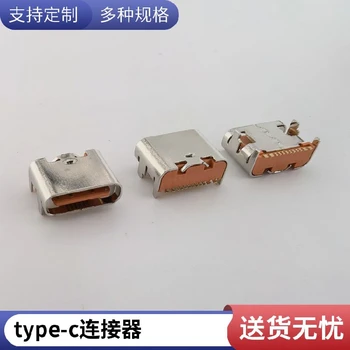

  黑龍江定制沉板type-c座子游戲機連接器

  0.49元

  產品名：沉板 type-c座子,連接器

•

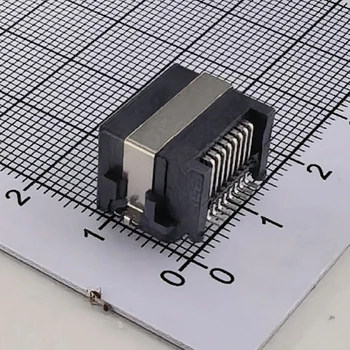

  經營大步精密RJ45網口沉板消費類電子產品
