S7-1200西門子6ES72411AH320XB0通信模塊CM1241
【S7-1200】SIMATIC S7-1200 集成技術

SIMATIC S7-1200 具有用于進行計算和測量、閉環回路控制和運動控制的集成技術，是一個功能非常強大的系統，可以實現多種類型的自動化任務。

本公司經營范圍：
SIEMENS 可編程控制器
PLC及 模塊：S7-200、 S7-300、 S7-400、S7-1200，S7-1500，ET-200系列

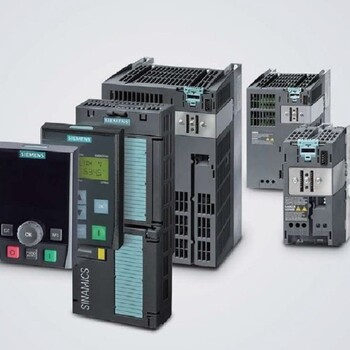

變 頻 器：MM420、 MM430、 MM440、 6SE70、 6RA70,V20，V60，V90系列
觸 摸 屏：OP27、 OP37、 OP270、 OP370，TD200， TD400C， K-TP OP177 TP177,MP277， MP377,等系列
數 控：6SN、1FT、6FC、6FX，1FK等系列
邏輯控制模塊： LOGO！230RC、230RCO、230RCL、24RC、24RCL
SITOP直流電源： 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并聯.
數控伺服停產備件：（6FC，6SN全系列）
全數字直流調速裝置： 6RA23、6RA24、6RA28、6RA70、6SE70系列
SIEMENS 數控 伺服
SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120
系統及伺報電機，力矩電機，直線電機，伺服驅動等備件銷售
SIEMENS S7系列
S7-400（優勢產品,庫存量大）
S7-300（優勢產品,庫存量大）
S7-200 (優勢產品，庫存量大）
SIEMENS 其他產品
PLC周邊產品（編程電纜，前連接器，導軌）
PLC編程軟件
規 格：德國Siemens原產出品；凡所購公司產品，均按原廠質保一年。
S7-1200西門子6ES72411AH320XB0通信模塊CM1241
CM 1241 通信模塊
外觀
參數設定
通過 STEP 7 Basic V13 SP1，通信模塊 CM1241 的參數設定具有用
戶友好且簡單的特點。
通過集成在 STEP 7 Basic V13 SP1 中的參數設定環境，用戶可以設
定模塊的特性，例如：
－ 執行正在使用的協議驅動
－ 驅動的特性
技術規范
CM 1241 RS485/422 技術規范
訂貨號（MLFB） 6ES7 241-1CH32-0XB0
尺寸和重量
尺寸（W x H x D），單位：mm 30 x 100 x 75
重量 155 g
發送器和接收器
共模電壓范圍 -7 V － 12 V，1 秒，3VRMS 連續
發送器差動輸出電壓 RL = 100 Ω 時小 2 V，
RL = 54 Ω 時小 1.5 V
終端和偏置 B 上 10 KΩ 對 +5 V，PROFIBUS 針 3
A 上 10 KΩ 對 GND，PROFIBUS 針 8
接收器輸入阻抗 小 5.4 KΩ，包括終端
接收器閾值 / 靈敏度 低 ±0.2 V，典型滯后 60 mV
隔離
RS485 信號與外殼接地
RS485 信號與 CPU 邏輯公共端
500 V AC，1 分鐘
電纜長度，屏蔽電纜 長 1000 m
電源規范
功率損失（損耗） 1.2 W
+5 V DC 電流 240 mA
CM 1241 RS232 技術規范
訂貨號（MLFB） 6ES7 241-1AH32-0XB0
尺寸和重量
尺寸（W x H x D），單位：mm 30 x 100 x 75
重量 150 g
發送器和接收器
發送器輸出電壓 RL = 3 KΩ 時小 ±5 V
傳送輸出電壓 大 ±15 V DC
接收器輸入阻抗 小 3 KΩ
接收器閾值 / 靈敏度 低 0.8 V，高 2.4 V
典型滯后 0.5 V
接收器輸入電壓 大 ±30 V DC
隔離
RS 232 信號與外殼接地
RS 232 信號與 CPU 邏輯公共端
500 V AC，1 分鐘
電纜長度，屏蔽電纜 長 10 m
電源規范
功率損失（損耗） 1.1 W
+5 V DC 電流 220 mA
? 用于執行強大的點對點高速串行通信
? 執行協議：ASCII，USS drive protocol，Modbus RTU
? 可裝載其他協議
? 通過 STEP 7 Basic V13 SP1，簡化參數設定
應用
通信模塊 CM1241 用于執行強大的點對點高速串行通信，點對點
通信示例如下：
? SIMATIC S7 自動化系統及其他制造商的系統
? 打印機
? 機械手控制
? 調制解調器
? 掃描儀
? 條形碼掃描器，等等
功能
通信模塊 CM1241 可直接使用以下標準協議：
? ASCII
用于單工傳輸協議的三方接口，例如帶起始碼和結束碼的協議
或帶塊檢驗符的協議。通過用戶程序，可以調用和控制接口的握
手信號。
? Modbus
用于 Modbus 協議（RTU 格式）的通信：
－ Modbus 主站：
SIMATIC S7 作為主站的主從接口
－ Modbus 從站：
SIMATIC S7 作為從站的主從接口，從站與從站之間的信息幀
不能交換。
? USS 驅動協議
特別支持了用于連接 USS 協議驅動的指令。在這種情況下，通過
RS485 驅動數據交換。之后，可以控制這些驅動并讀寫參數。



? 能夠以線型、樹型或星型拓?fù)浣Y(jié)構，將 SIMATIC S7-1200 連接到
工業以太網
? 增加多達 3 個用于連接的節點
? 簡單、節省空間地安裝到 SIMATIC S7-1200 安裝導軌
? 低成本的解決方案，實現小的、本地以太網連接
? 堅固、工業標準的具有 RJ45 連接器的節點連接
? 通過設備上 LED 燈實現簡單、快速的狀態顯示
? 集成的 autocrossover 功能允許使用非交叉連接電纜
CSM 1277 是一款應用于 SIMATIC S7-1200 的結構緊湊和模塊化設
計的工業以太網交換機，能夠被用來增加 SIMATIC 以太網接口以
便實現與操作員面板，編程設備，其他控制器，或者辦公環境的同
步通信。
CSM 1277 和 SIMATIC S7-1200 控制器可以低成本實現簡單的自動
化網絡。
亮點：
? 緊湊設計；
堅固的塑料外殼包含：
－ 用于連接到工業以太網的 4 個 RJ45 插口
－ 用于連接頂部的外部 24 V 直流電源的 3 極插入式端子排
－ LED，用于工業以太網端口的診斷和狀態顯示
? SIMATIC S7-1200 以太網接口的增加可實現編程設備，操作控制，
更多以太網節點的附加連接
? 安全，工業標準的插入式連接
? 相比于使用外部網絡組件，減少了裝配成本和安裝空間
? 模塊可被替換而不需要編程設備
? 無風扇因而低維護的設計
? 應用自檢測（autosensing）和交叉自適應（autocrossover）功
能實現數據傳輸速率的自動檢測
? CSM 1277 緊湊型交換機模塊是一個非托管交換機，不需要進行
組態配置。

【S7-1200】亮點：

可擴展性強、靈活度高的設計

【S7-1200】信號模塊：

大的 CPU 多可連接八個信號模塊，以便支持其它數字量和模擬量 I/O。

【S7-1200】信號板：

可將一個信號板連接至所有的 CPU，讓您通過在控制器上添加數字量或模擬量 I/O 來自定義 CPU，同時不影響其實際大小。SIMATIC S7-1200 提供的模塊化概念可讓您設計控制器系統，以*您應用的需求。

【S7-1200】?jī)?nèi)存

為用戶程序和用戶數據之間的浮動邊界提供多達 50 KB 的集成工作內存。同時提供多達 2 MB 的集成加載內存和 2 KB 的集成記憶內存?？蛇x的 SIMATIC 存儲卡可輕松轉移程序供多個 CPU 使用。該存儲卡也可用于存儲其它文件或更新控制器系統固件。

【S7-1200】集成的 PROFINET 接口

集成的PROFINET 接口用于進行編程以及 HMI 和 PLC-to-PLC 通信。另外，該接口支持使用開放以太網協議的三方設備。該接口具有自動糾錯功能的 RJ45 連接器，并提供 10/100 兆比特/秒的數據傳輸速率。它支持多達 16 個以太網連接以及以下協議：TCP/IP native、ISO on TCP 和 S7 通信。

主營產品: plc 觸摸屏,變頻器

自動化科技領城內的技術升發、漢術服技術咨詢，技術轉讓?zhuān)浑姎庠O(shè)備修理：普通機械漢條安裝機械設備維護（不含特對設備電子產品轉售：電力電子元器件銷售；電機及發電機組銷售，機效零件，零部件銷售；全屬制品銷售。化工產品銷售（不合許可類化工產品）：機械市氣設備銷售；電氣設備銷售（隱依達須經批準的項目外，憑營業執照依法自主開展經營活動

•

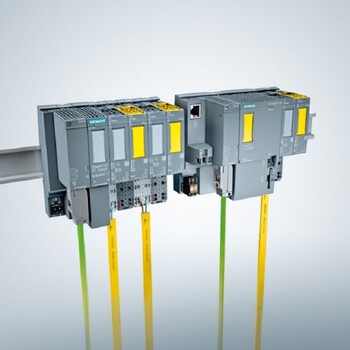

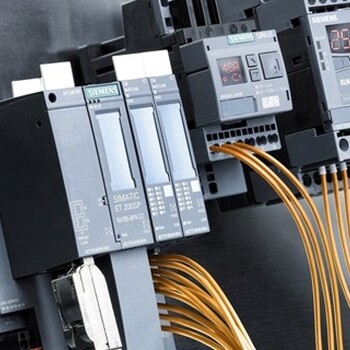

  西門子ET200SP模塊6ES71556AR000AN0
