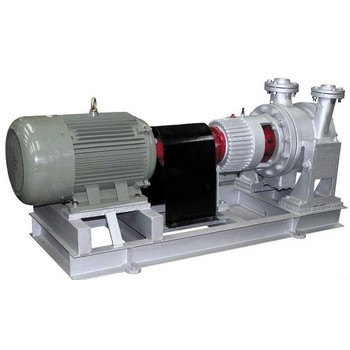

Y型系列離心油泵可用在石油、石油化工和化學工業及其它輸送不含固體顆粒的石油、液化石油氣等介質。
AY型離心油泵參數范圍
流量Q 6.25~500m/h 揚程H 60~300m
折疊編輯本段AY型離心油泵型號說明
250AYS80
250-吸直徑
A-參照美國石油學會API1610《一般煉廠用離心泵》標準次改造
Y-離心油泵
S-葉輪為雙吸
80-單級揚程
例:65AY100×2B
65-吸直徑
A-參照美國石油學會API1610《一般煉廠用離心泵》標準次改造
Y-離心油泵
100-單級揚程
2-級數
B-葉輪切割次數
折疊編輯本段AY型離心油泵結構型式
AY型油泵分為六種結構形式:單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器(也可配彈性膜片聯軸器)就能很容易的拆出葉輪，軸承、軸封等零部件。AY型離心油泵主要零件材質。
材料類別 1 2 3
使用溫度 -20℃~+150℃ -45℃~+400℃ -45℃~+400℃
零件名稱 泵體泵蓋 HT250 ZG230-450 ZG1Cr13Ni
葉輪 HT250 ZG230-450 ZG1Cr13Ni
軸 45 35CrMo 3Cr13
泵體密封環 HT250 HT250 3Cr13
葉輪密封環 QT50-5 QT50-5 3Cr13
填料軸套 HT250 45 3Cr13
機械密封軸套 25 25 3Cr13或1Cr13
除以上三類材質外，用戶還可以選用其他材料也可按GB/3215-82煉廠化工及石油化工流程用離心泵，通用技術條件，選擇泵的各零部件材料或其他材料，但需與我廠洽商。

離心泵油泵的工作原理1離心泵的工作原理葉輪安裝在泵殼2內，并緊固在泵軸3上，泵軸由電機直接帶動。泵殼有一液體吸入4與吸入管5連接。液體經底閥6和吸入管進入泵內。泵殼上的液體排出口8與排出管9連接。在泵啟動前，泵殼內灌滿被輸送的液體；啟動后，啟動后，葉輪由軸帶動高速轉動，葉片間的液體也隨著轉動。在離心力的作用下，液體從葉輪中心被拋向外緣并獲得能量，以高速離開葉輪外緣進入蝸形泵殼。在蝸殼中，液體由于流道的逐漸擴大而減速，又將部分動能轉變?yōu)殪o壓能，后以較高的流入排出管道，送至需要場所。液體由葉輪中心流向外緣時，在葉輪中心形成了一定的真空，由于貯槽液面上方的壓力大于泵處的壓力，液體便被連續壓入葉輪中?？梢?，只要葉輪不斷地轉動，液體便會不斷地被吸入和排出

AY型臥式離心油泵的用途編輯
1、軸承體部件將原35，50，60軸承體分別用45，55，70軸承體，提高了可靠性。
2、水力過流部位采用了節能泵的水力模型，平均比老Y型油泵的5—8%。
3、為保持繼承性，AY型油泵的結構型式、安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老裝置更新改造。
4、零部件通用化程度高，通標件為幾個系列產品共用。
5、選材精煉，主體以Ⅱ、Ⅲ類材料為主，軸承體等零部件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露冷地區、露天使用、船用提供了有利條件。
6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適宜和于缺水或水質差的地區

•
