氣缸缸筒與端蓋的連接方法主要有以下幾種：整體型、鉚接型、螺紋聯接型、法蘭型、拉桿型。氣缸工作時要靠壓縮空氣中的油霧對活塞進行潤滑。也有小部分免潤滑氣缸。
氣缸根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來 選擇氣缸時應使氣缸的輸出力稍有余量。若缸徑選小了，輸出力不夠，氣缸不能正常工作；但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪 費。在夾具設計時，應盡量采用增力機構，以減少氣缸的尺寸。
下面是氣缸理論出力的計算公式：
F：氣缸理論輸出力
F′：效率為85%時的輸出力--（F′=F×85%）
D：氣缸缸徑
P：工作壓力（kgf/cm2）
例：直徑340mm的氣缸，工作壓力為3kgf/cm2時，其理論輸出力為多少？芽輸出力是多少？
將P、D連接，找出F、F′上的點，得： F=2800kgf；F′=2300kgf 在工程設計時選擇氣缸缸徑，可根據其使用壓力和理論推力或拉力的大小，從經驗表1－1中查出。
例：有一氣缸其使用壓力為5kgf/cm2，在氣缸推出時其推力為132kgf，（氣缸效率為85%）問：該選擇多大的氣缸缸徑？
●由氣缸的推力132kgf和氣缸的效率85%，可計算出氣缸的理論推力為F=F′/85%=155（kgf）
●由使用壓力5kgf/cm2和氣缸的理論推力，查出選擇缸徑為？63的氣缸便可滿足使用要求。
HMP-25-100
HMP-32-50
HMP-32-200
ND-20-10
ND-20-25
LX-25-125-100
LX-25-175-100
氣缸磁性開關使用注意事項
1）從安全考慮，兩磁性開關的間距應比大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測精度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的大速度vmax。該大速度vmax與磁性開關的小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為：vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的小動作范圍lmin=10mm，則磁性開關能檢測的大速度vmax=500mm/s。若氣缸活塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的磁性開關。
5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關的佳安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。
LX-40-25-000
2387-XLVK-50-400
2387-XLVK-50-320
2387-XLVK-50-300
01-XL-050-0400-40
03-XLVK-063-30
CX-80-PR-3340-200
分流閥的工作原理
分流閥是輸送系統中管道切換的重要裝置，它在改變被輸送物料的流向方面起著重要的作用。 采用旋塞結構，密封可靠，換向靈活。 適用于切換顆粒和粉末的輸送方向。 在控制方面，使用氣缸或電動執行器驅動旋塞改變方向，并安裝電磁開關指示和控制氣缸的方向，電磁換向閥控制進氣和排氣以實現 更改。
主要特點
①驅動部分采用氣缸裝置或電動執行器
?、诿芊饪煽?，耐高壓性能
?、蹤C(jī)體強度適應各種管道
④軸可承受氣缸的大輸出壓力（工作壓力≤0.7Mpa）
?、萃ㄟ^調節氣缸的行程可輕松獲得轉子的旋轉角度
⑥工作壓力：
?、吣蜔釡囟龋?br />
使用注意事項
物料輸送過程中請勿切換。
是流路和旋塞閥共用的場合。切換時，先關閉擋板閥再切換
簡單分流閥
時每組包含一組撥叉和兩個耐磨雙主軸閥。 優點是易于更換且成本低廉。
NXD-20-15-220
NXD-25-10-210
NXD-32-050-200
NXD-50-40-220
NXD-50-80-220
NXD-50-80-200
意大利阿托斯比例閥DLHZO-T-040-L7131
4550元
產品名：阿托斯比例閥,阿托斯溢流閥,阿托斯電磁閥,阿托斯單向閥
派克電磁閥D1VW001CNJW91用SD1VW001CNJW91替代
580元
產品名：派克電磁閥,派克溢流閥,派克單向閥,派克比例方向閥
油研電磁閥DSG-03-2B2-D24-N1-50
820元
產品名：油研電磁閥,油研電液換向閥,油研溢流閥,油研單向閥

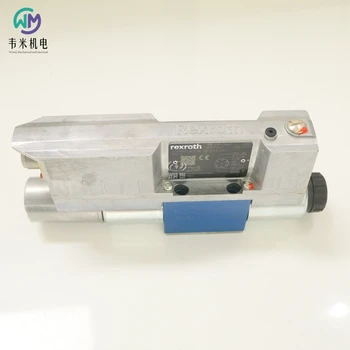

力士樂比例閥R9014964274WREE6E16-3X/V/24A1
6800元
產品名：力士樂比例閥,力士樂溢流閥,力士樂插裝閥,力士樂減壓閥
本特利bently前置器330180-90-00
3780元
產品名：本特利前置器,本特利延伸電纜,本特利傳感器,本特利探頭
奧地利貝加萊X20模擬量輸出模塊X20AO2437
2760元
產品名：貝加萊數字量混合模塊,貝加萊通信模塊,貝加萊計數器模塊,貝加萊編碼器模塊
微型氣缸期貨氣缸安沃馳
680元
產品名：安沃馳R480系列氣缸,進口氣缸,期貨氣缸,氣缸,安沃馳氣缸

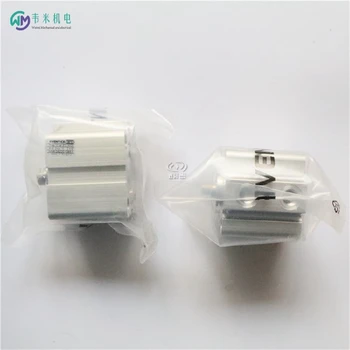

鎖緊氣缸上海韋米安沃馳進口氣缸
680元
產品名：安沃馳R480系列氣缸,進口氣缸,期貨氣缸,氣缸,安沃馳氣缸
