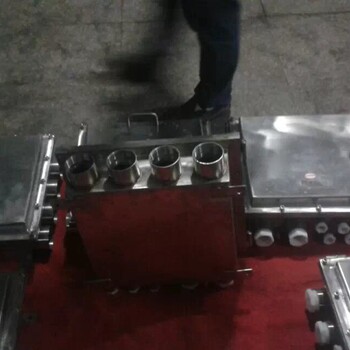

BJX-G304不銹鋼防爆接線箱結構概述
a． 接線箱按照GB3836.1~3-2000標準要求設計制造，并經檢驗機關檢驗合格，頒發合格證；
b． 接線箱可采用ZL102鑄鋁合金鑄造成型，或采用腐不銹鋼板焊接而成，或經濟型的鋼板焊接而成，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，鋼管布線和電纜布線均可，電纜布線須配備電纜夾緊密封接頭。
BJX-G304不銹鋼防爆接線箱外形及安裝舉例
殼體型號 型號 A B C D E 進線口數量及規格 出線口數量及規格 備注
Ⅰ型 BJX-20/4 200 185 100 140 100 1-G3/4" 4-G1/2" ExdⅡ6
Ⅱ型 BJX-20/8 242 215 136 164 112 1-G1" 7-G3/4"
Ⅲ型 BJX-20/16 324 280 214 235 132 1-G1/2" 7-G3/4"
Ⅳ型 BJX-20/24 422 286 316 235 132 1-G1/2" 11-G3/4"
Ⅴ型 BJX-20/36 422 359 320 315 134 1-G1/2" 13-G3/4"
殼體型號 型號 A B C D E F 進線口數量及規格 出線口數量及規格 備注
Ⅰ型 BJX-20/8 270 290 160 160 113 99 1-G3/4" 6-G1/2" ExdⅡCT6
Ⅱ型 BJX-20/16 330 360 220 220 119 104 1-G11/2" 6-G3/4"
Ⅲ型 BJX-20/24 370 408 260 260 135 119 1-G1/2" 10-G3/4"
Ⅳ型 BJX-20/36（48） 460 498 350 350 140 124 1-G1/2" 12-G3/4"
用途
BJX-G304不銹鋼防爆接線箱，適用于II類、B級、C級T6組以下級別組別的含有性氣體混合物的場所中，在交流50Hz、額定電壓380V、額定電流至200A以下電路，作為連接各種電氣設備接線、分線使用。
工作條件
a． 海拔不超過2000m；
b． 周圍空氣溫度不+60℃，不低于-40℃；
c． 空氣相對濕度不大于90%（+20℃時）；
d． 垂直安裝傾斜度不大于5°；
e． 無明顯搖動和強烈沖擊振動的地方；
f． 無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；
g． 無滴水和其它液體侵入的地方；
2、 結構與特點
2．1型號含義
BJX -□/□D□/□L□/□X□/□R□/□
進線口數/螺紋
右進線
進線口數/螺紋
下方進線
進線口數/螺紋
左方進線
進線口數/螺紋
上方進線
額定電流
端子數量
接線箱
