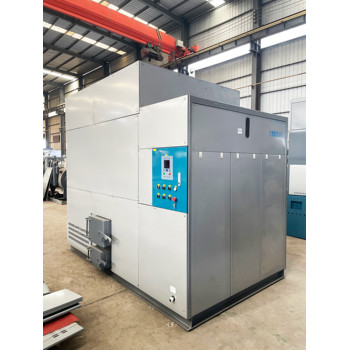

100萬大卡生物質顆粒模溫機-各種型號歡迎選購結構特性

 1、 煙氣流向：

本臺模溫機采用立式活動爐排型式。煙氣流程為：從爐門加的生物質成型顆粒在爐膛內燃燒，高溫?zé)煔馔ㄟ^(guò)內盤管吸熱后。在內圈盤管出口進入內圈與外圈之間的通道內進行流動，形成回程。經外圈與外部保溫之間的通道內流動，形成第二個回程。后煙氣經出口煙箱進入后部煙道，依次經過空氣預熱器進行換熱,熱量再次回到爐膛內,形成第三個回程。后經過除塵器、引風機后進入煙囪，經煙囪排入大氣。灰渣通過爐排晃動，落入地基內，然后人工出渣。

四、 管子流速的確定

《鍋爐安全技術監察規程》中推薦流速：

輻射段，V1＞2m/s；   對流段，V2＞1.5  m/s

計算結果： 內盤管內為V1= 2.67m/s，外盤管內為V2=2.67m/s。

六、安全控制

自動控制

安全附件及安全保護裝置

 a）超溫報警控制：進出口油溫顯示熱電偶XMT-122；根據設定值控制有機熱載體爐燃燒，加熱爐進出口油溫超過給定值，控制柜報警，同時聯鎖有機熱載體爐的風機停止工作。

b）差壓報警控制：差壓報警裝置XMT-2002；加熱爐進出口油的差壓低于給定值，控制柜報警，同時聯鎖有機熱載體爐的風機停止工作。

c）出口超壓報警控制：電接點壓力表YX-150。

加熱爐出口油的壓力大于壓力表給定值，控制柜報警，同時聯鎖有機熱載體爐的風機停止工作。

d）出口溫度控制與燃燒系統聯鎖，溫度降低，風機加大，溫度升高，風機減小。

e）流量控制：流量增大，風機加大，流量減小，風機減小。流量低于設定值時，同時聯鎖有機熱載體爐的風機停止工作。

f）高位槽(膨脹槽) 液位控制，報警 UQK-02

g)當鍋爐系統內有機熱載體總注入量大于5m3時，按照TSG G0001-2012《鍋爐安全技術監察規程》11.3.6.2-11.3.6.6的要求裝設安全保護裝置。

•
