產品詳細介紹

設備關鍵部件技術參數：
▼主機部分
序號名稱型號詳細說明數量
1 主機上橫梁金屬模精密鑄造，數控批量精密加工，大承載力≥滿量程的150%，材料強度≥460Map 1件
2 移動橫梁金屬模精密鑄造，數控批量精密加工，大承載力≥滿量程的150%，材料強度≥460Map 1件
3 底座采用45#鋼，數控批量精密加工 1件
4 工作臺 Q235材質，數控精密加工，平面磨床精磨處理 1件
5 絲杠 T型，選用有質鋼經高頻處理后，數控精密加工，后磨制處理 2件
6 絲母金屬模精密鑄造，數控批量精密加工. 材質QT500-7 耐磨性能好強度高 4件
7 立柱采用鋼，數控批量精密加工。長度誤差要求0.02mm內 4件

軟件部分
一、伺服試驗機板卡：

*、MaxTest軟件簡介：
1、基于WINDOWS操作平臺，軟件操作簡單、功能強大，人機對話式結構；
2、分四檔數碼顯示試驗力值，精度為每檔量程20%開始示值的±1%；
3、分四檔數碼顯示變形，精度為每檔量程20%開始±0.5%；
4、同時記錄力-時間，變形-時間、力-變形試驗曲線，可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣；
5、采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時系統會自動計算彈性模量、屈服強度、抗拉強度等結果，在自動分析的基礎上，還可以人工干預修正分析結果，提高分析的準確性；
6、試驗數據采用標準數據庫管理方式，自動保存所有試驗數據和曲線；
7、試驗過程中實時顯示試驗曲線，試驗完成后試件的測試數據、曲線和試件信息都會在這操作窗口中顯示出來；
8、該套控制軟件現在已經集成了100多種國家標準或試驗方法，這么多國標可以滿足客戶的多方面試驗的需要，試驗報告方法可以根據客戶的需隨時進行定制和更新，這樣可以為客戶帶來的使用方便；
9、可對歷史試驗數據進行數據庫查詢，只需輸入一定的條件，可以把試驗數據立即找到；
10、力值和變形可以自動標定，在我們調試完成后，如果用戶感覺示值不準或者測控參數被改動，只需點擊自動校正按鈕，系統參數就會恢復到調試時的狀態；
11、只需用鼠標操作就可以對兩個采集通道進行調零，系統一般只需一次調零即可，在正常使用情況下，系統會自動回到真正的零點；
12、可對一批同類試件進行匯總分析，對測控?cái)?shù)據進行對比并計算平均值，可以對試件進行成批匯總打?。?br /> 13、提供多種報表打印格式，用戶可根據需要編輯任何格式的報表（批量處理、控制編程器、MaxDoc報表處理器、MaxXls報表處理器等）；

14、顯示方式：數據和曲線隨試驗過程動態顯示；
15、曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
16、曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印；

17、試驗報告：也可按用戶要求的格式編制報告并打??；
18、限位保護：具有程控和機械兩級限位保護；
19、過載保護：當負荷超過各檔大值的3-5%時，自動停機；
20、自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。

一、基本結構及主要功能

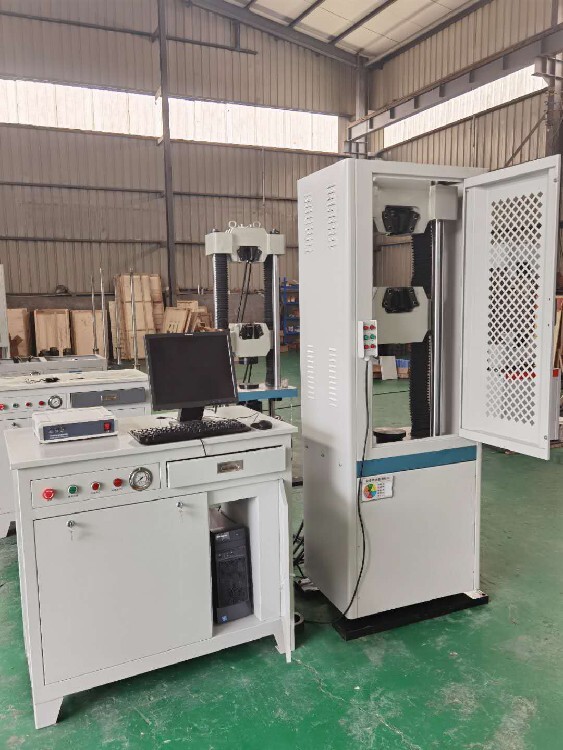

1、主機：配置油缸下置式主機機架，此結構大大降低了主機高度，運輸、安裝方便，性能穩定、可靠，試臺升降采用蝸輪蝸桿傳動機構來調整試驗空間，試驗操作方便；
2、測控系統：由電液伺服油源、全數字PC伺服控制器、電液伺服閥、壓力傳感器、測量試件變形的引伸計、測量位移的光電編碼器、試驗機PC測控卡、打印機、多功能試驗軟件包、電氣控制單元等部分組成；
3、標準電液伺服油源：
a、為負載適應型進油節流調速系統，采用成熟技術按標準模塊化單元設計生產制造，為電液伺服試驗機配套使用；
b、選用技術成熟的油泵-電機，質量可靠，性能穩定；
c、采用技術自行研制生產的負載適應型節流調速閥，系統壓力穩定、自適應恒壓差流量調節，無溢流能耗，易于進行PID閉環控制；
d、管路系統：管路、接頭及其密封件選用性能穩定的成組套件，液壓系統密封可靠，無滲漏油故障發生；
4、電氣控制柜：
a、系統的所有強電部件集中在強電控制柜內，實現強電單元與測控弱電單元的有效分離，測控系統不受干擾，長期穩定工作；
b、電控柜上設置手動操作按扭，包括電源開關、急停以及油源油泵開停等；
5、全數字PC伺服控制系統：
a) 系統以PC計算機為主體，全數字PID調節，配以PC卡板式伺服放大器、測控軟件及數據采集和處理軟件，可實現試驗力、試樣變形、活塞位移的閉環控制和控制模式的平滑切換；
b) 系統由三路信號調理單元（試驗力單元、油缸活塞位移單元、試件變形單元）、控制信號發生器單元、伺服閥驅動單元、伺服油源控制單元、必要的I/O接口、軟件系統等組成；
c) 系統的閉環控制回路：測量傳感器（壓力傳感器、位移傳感器、變形引伸計）與伺服閥、控制器（各信號調理單元）、伺服放大器一起組成多個閉環控制回路，實現試驗機的試驗力、油缸活塞位移、試樣變形的閉環控制功能；具有等速率試驗力、等速率油缸位移、等速率應變等多種控制模式，并可實現控制模式的平滑切換，使系統具有更大的靈活性；
6、試驗機PC卡板式伺服放大器：
a、為可插拔式PC卡板，應用的計算機總線控制技術專為試驗機設計，有程控模擬放大器，A/D轉換，數字量采集通道，數字量I/O等；
b、該測控卡與PC機組成單卡測控系統，可直接與傳感器相連接，進行測控和數據采集，使復雜的測控和數據采集系統變的簡潔可靠；
c、采用計算機總線技術，直接插入計算機擴展槽內，全數字電路，調零、增益調整等均通過軟件實現，是試驗機測控技術發展的新產品單元；
d、增益可編程串級放大器，可得到不同增益的放大倍數；
e、傳感器供橋電源與A/D芯片的基準電壓共用同一電壓，整個測量系統同比衰減，實現了供橋電源的硬件補償技術；
f、通過多位A/D轉換滿足系統的靈敏度和分辨率要求，避免了軟件倍頻方法降低系統的特性；
