供應商	云南川建耐火保溫材料有限公司店鋪
認證
報價	面議
關鍵詞	鳳岡縣鎂磚,鎂磚多少錢,鎂磚公司電話,鎂磚廠家電話
所在地	云南省昆明市宜良縣匡遠街道辦事處銀杏華府1棟15A02號

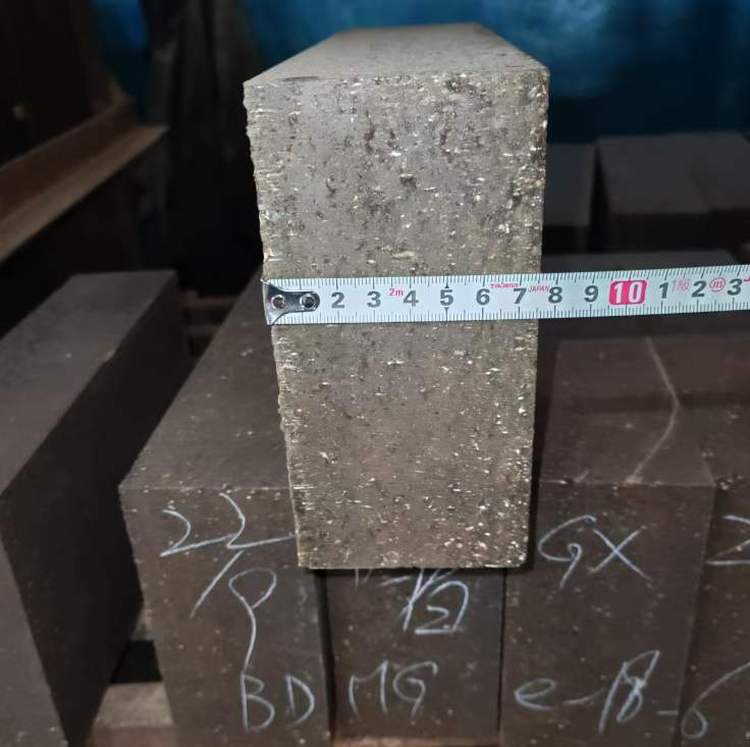

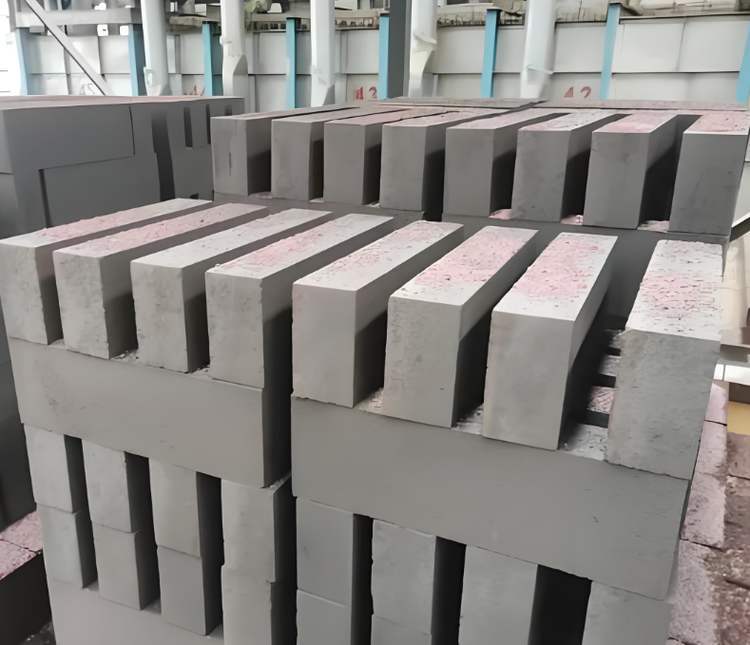

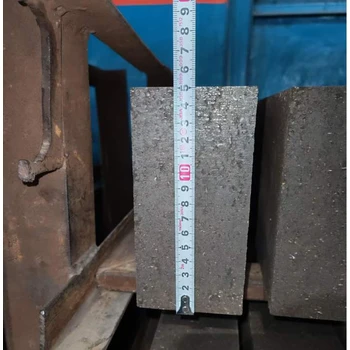

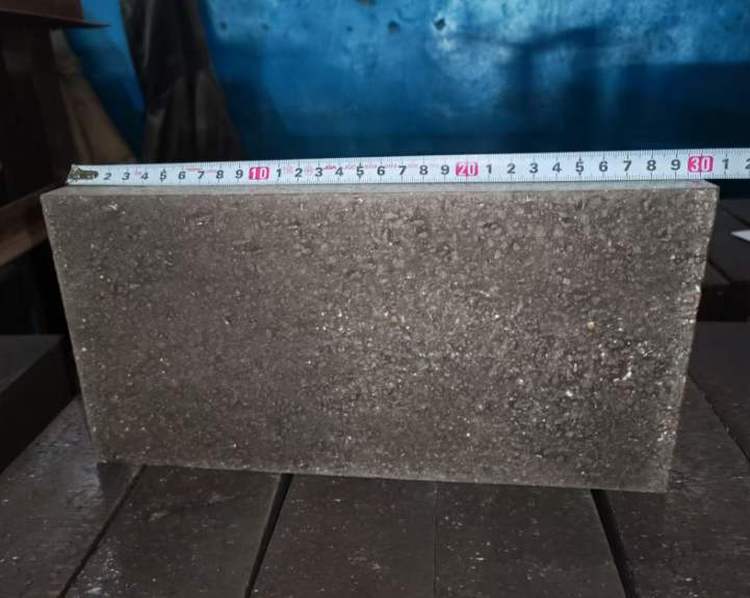

產品詳細介紹

分類維度主要類別核心特性典型應用
化學成分鎂磚、鎂鉻磚、白云石磚 MgO含量決定堿性強度通用堿性環(huán)境
礦物組成鎂尖晶石磚、鎂橄欖石磚原位尖晶石化提升韌性水泥回轉窯過渡帶
制造工藝直接結合磚、化學結合磚高溫燒結 vs. 免燒成型煉鋼電爐、精煉爐
第四章生產工藝的深度解析
制造一塊高品質的燒成鎂磚，是涉及顆粒級配學、界面化學與高溫動力學的一門精密技術。

高溫燒成：心臟環(huán)節(jié)
燒成是賦予鎂磚終性能的核心步驟。
溫度范圍：普通鎂磚燒成溫度通常為1500℃-1650℃，而高純鎂磚則需要1700℃-1900℃。
物理化學變化：在高溫下，MgO發(fā)生再結晶，晶粒長大并趨于穩(wěn)定。雜質形成的液相（如鈣鎂橄欖石）在晶界處流動，促進物質遷移和致密化。對于高純制品，我們追求方鎂石晶粒之間的“直接結合”——即晶粒間不通過硅酸鹽相隔離，而是直接接觸形成強有力的晶界，這種結構的高溫強度和抗渣性遠高于傳統(tǒng)的硅酸鹽結合。

特殊工藝：化學結合鎂磚
與燒成磚不同，化學結合鎂磚（又稱不燒鎂磚）采用水玻璃、鹵水（MgCl?）、聚磷酸鈉等作為結合劑，混合后成型，僅需經過200℃-300℃的低溫熱處理固化結合劑即可使用。這種工藝節(jié)能降耗，且避免了高溫燒成的尺寸收縮問題。但其缺點在于，在800℃-1300℃的中溫區(qū)間，化學結合相失效而陶瓷結合尚未形成，此時磚體強度低，易發(fā)生結構剝落，限制了其在高溫高沖刷區(qū)域的使用。

水泥工業(yè)：過渡帶的關鍵材料
在水泥回轉窯中，燒成帶（高溫帶）由于氣氛波動常使用鎂鉻磚或鎂鐵尖晶石磚。但在過渡帶，由于窯皮不穩(wěn)定且溫度波動大，對材料的熱震穩(wěn)定性要求。鎂鋁尖晶石磚憑借其優(yōu)良的柔韌性和抗侵蝕性，已成為替代鎂鉻磚的主流產品，有效避免了鉻公害問題。

有色與玻璃工業(yè)
有色冶煉：銅、鎳的閃速爐、貧化爐中，由于爐渣中FeO含量且侵蝕性強，電熔再結合鎂鉻磚憑借其的抗高FeO渣侵蝕能力，依然是核心關鍵材料。

玻璃工業(yè)：在玻璃熔窯的蓄熱室中部和上部格子體中，鎂磚被廣泛使用。盡管鎂磚抗熱震性差，但其抵抗堿性硫酸鹽冷凝物侵蝕的能力遠超粘土磚，是延長蓄熱室壽命的關鍵。
