J30J 系列微型矩形電連接器總介紹

產品特點
對應美國MDM 系列產品；
芯數：有 9、15、21、25、31、37、51、66、74、100、144 芯十一種規格；采用絞線式彈性插針（麻花針），接點密度高；
導線線芯截芯面積 0.035mm2～0.15mm2；
本系列產品的鎖緊組件按訂貨要求與產品組裝在一起供貨，如不需鎖緊組件應在合同中注明；產品性能符合GJB2446 的要求。
主要技術特征：

環境溫度 -55～+125℃ 接觸電阻 ≤10mΩ
相對濕度 +40℃達 95% 絕緣電阻 ≥5000MΩ
振動沖擊加速度
額定電流 10～2000Hz
735m/s2
735m/s2
3A 196m/s2 介質耐壓機械壽命瞬斷時間 800V
500 次
≤1μs

直插印制板式插頭 J30J-TJN 直插印制板式，印制板開孔網格尺寸為
2.54x2.54

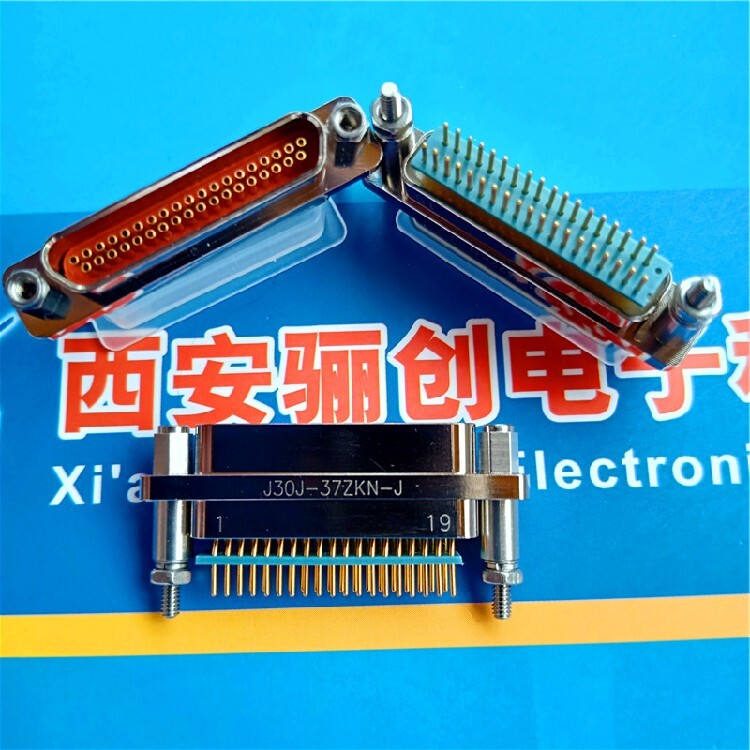

插座 J30J-ZKN
插頭 J30J-TJN-J 直插印制板式，印制板開孔網格尺寸為
1.27x2.54
插座 J30J-ZKN-J
插頭 J30J-TJN3 與 J30J-TJN/ZKN 相比，引腳長度加長為 6.7
插座 J30J-ZKN3
插頭 J30J-TJN3-J 與 J30J-TJN/ZKN-J 相比，引腳長度加長為 6.7
插座 J30J-ZKN3-J
插頭 J30J-TJN4 與 J30J-TJN/ZKN 相比，引腳長度加長為 7.2
插座 J30J-ZKN4
插頭 J30J-TJN4-J 與 J30J-TJN/ZKN-J 相比，引腳長度加長為 7.2
插座 J30J-ZKN4-J
插頭 J30J-TJN8 與 J30J-TJN/ZKN 相比，引腳長度加長為 8
插座 J30J-ZKN8
插頭 J30J-TJN8-J 與 J30J-TJN/ZKN-J 相比，引腳長度加長為 8
插座 J30J-ZKN8-J
插頭 J30J-TJN12 與 J30J-TJN4/ZKN4 是相同產品，貴州航天電
品為 N4,中航光電為 N12
插座 J30J-ZKN12
插頭 J30J-TJN12-J 與 J30J-TJN4/ZKN4-J 是相同產品，貴州航天
電品為 N4,中航光電為 N12

彎插印制板式插頭 J30J-TJW 彎插印制板，印制板開孔網格尺寸為
2.54x2.54
插座 J30J-ZKW

插座 J30J-ZKW（158）與 J30J-ZKW 比較，尾針離灌膠面距離小 0.8，
為中航光電標準
插頭 J30J-TJW-J 彎插印制板，印制板開孔網格尺寸為
1.27x2.54
插座 J30J-ZKW-J
插座 J30J-ZKW-J（158）與 J30J-ZKW-J 比較，尾針離灌膠面距離小
0.8，為中航光電標準
插頭 J30J-TJW4-J 在 J30J-TJ/ZKW-J 基礎上尾針加長 3.6
插座 J30J-ZKW4-J
插頭 J30J-TJW6-J 在 J30J-TJ/ZKW-J 基礎上尾針加長 3
插座 J30J-ZKW6-J
插頭 J30J-TJW7-J 在 J30J-TJ/ZKW-J 基礎上尾針加長 8

線夾合件選用應按“線夾合件族譜樹”規定進行。此外，配裝了線夾合件的插頭（座）合件不宜配用板前安裝狀態的鎖緊組件（即安裝螺釘適于板前安裝的鎖緊組件，如P、P8、P9 等），因為線夾的存在會使安裝板無法安裝；配裝了線夾合件的插頭（座）合件若要配用板后安裝狀態的鎖緊組件（即安裝螺釘適于板后安裝的鎖緊組件，如 P0、P3、P4、P11 等），須將板的厚度按“安裝板厚度+0.7”來考慮。

若產品需壓接線芯表面無鍍覆導線、或線芯表面鍍錫導線、或單芯導線，因壓接這類導線的工藝較特別，所以訂貨合同應是非標準合同并應在合同中注明導線線芯狀況。此類導線主要有 AFR-200 導線、類似 82A01111 等以 82A 開頭的導線、以及軟圓銅線等。
