產品詳細介紹

ANAPF有源濾波器在商業中心的應用
▲ 項目背景：
    無錫恒隆廣場屬于大型商業建筑，主要負載是中央空調、電梯和照明設備等，由于變頻器的節能性，使用大量變頻器驅動這些設備，但同時會產生大量3次、5次、7次等諧波電流。諧波電流在線路動產生壓降，使得電壓也跟著畸變，電壓畸變率超過國標限值，供電質量相當糟糕，影響其他用電設備的正常使用，現場會出現燈具閃爍的現象。
▲ 治理方案：
    無錫恒隆廣場該配電系統有2臺2000KVA的變壓器，均采用集中治理方案，在變壓器的出線側加裝400A的ANAPF系列有源電力濾波器，使用2臺200A并機實現，型號為：ANPF200-380/BGL。
銷售有源電力濾波器供應商
有源濾波器容量計算方法
諧波是由非線性設備產生的，而每種設備的實際工作狀態都不同。因此實際諧波電流需采用設備進行測量，考慮到設備的技術及經濟性，設計諧波治理裝置的額定諧波補償電流應略大于系統諧波電流。由于諧波電流本身的測量與計算比較復雜，況且在設計時往往很難采集到足夠的電氣設備使用中的諧波數據，可以根據下列公式估算諧波電流進行選型。
有源濾波器治理方式分類與說明
電能質量監測與治理系統針對不同的場合可選擇不同的治理方案，一般有集中治理、局部治理和就地治理三種技術方案。
銷售有源電力濾波器供應商
有源電力濾波器產品效益
●  使諧波指標滿足標準，避免供電部門罰款或中斷供電；
●  降低變壓器損耗；
●  減少諧波污染，降低諧波對自動控制裝置、電能計量裝置、繼電保護裝置的干擾，供配電系統安全穩定運行；
●  避免諧波過電壓和諧波過電流對電氣設備的危害，延長設備使用壽命；
●  節能降耗，提高功率因數，節約電費，避免罰款。
1.4 有源電力濾波器執行標準
    GB/T14549-1993 《電能質量：公用電網諧波》
    GB/T15543-2008 《電能質量：三相電壓不平衡度》
    GB/T12325-2008 《電能質量：供電電壓偏差》
    GB/T12326-2008 《電能質量：電壓波動和閃變》
    GB/T18481-2001 《電能質量：暫時過電壓和瞬態過電壓》
    GB/T15945-2008 《電能質量：電力系統頻率偏差》
    GB17625.1-2012 《電磁兼容限值諧波電流發射限值》
    GB/T15576-2008 《低壓成套無功功率補償裝置》
銷售有源電力濾波器供應商

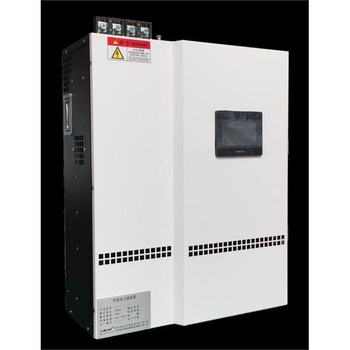

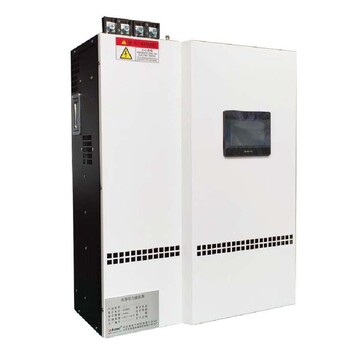

板載式有源濾波裝置產品介紹
    ANAPF板載式有源濾波器裝置是我公司研發的電能補償裝置的一種，采用現代電力電子技術，基于高速全數字控制方式的數字信號處理技術制成的新型電力諧波治理設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。與傳統無源濾波器（相當于給諧波電流提供了接近于0的極低阻抗通道，以免諧波電流注入系統）相對比，有源濾波器裝置通過IGBT逆變模塊實現了各次諧波的動態濾除。
諧波治理方案
    目前諧波治理的措施主要有3種：受端治理，即從受到諧波影響的設備或系統出發，提高他們的抗諧波干擾能力；主動治理，即從諧波源本身出發，使諧波源不產生或減少諧波；被動治理，即外加濾波裝置阻止諧波注入電網。被動治理是目前采用廣泛的諧波治理方案。
    外加的濾波裝置有兩種，分別是無源濾波裝置和有源濾波裝置，他們各有優缺點。無源濾波裝置結構簡單，安裝方便，初期投入小，但是只能濾除固定次數的諧波且易與電網發生諧振；有源濾波裝置結構復雜，造價較高，但是補償效果好，后期維護方便，維護成本低。所以安裝有源濾波裝置是目前被廣泛應用的諧波治理方式。
