為了污水處理廠處理過程的安全性，可靠性和生產的連續性，提高污水處理廠的自動化水平，控制系統采用目前國內外污水處理廠廣泛應用并取得良好效果的基于可編程序控制器PLC的集散型控制系統，并以各種儀表及計算機監控系統組成監控和數據的采集（SCADA）系統。集散型控制系統的特點是將管理層和控制層分開。管理屋主要是對全廠整個生產過程進行監視；控制層主要是通過現場PLC完成各自轄域內的自動控制。SCADA系統可理解為通過現場檢測儀表和網絡設備完成對主要工藝流程的監控和對生產過程的工藝參數進行數據采集。

PLC控制柜柜體如何選擇
PLC的柜型通常選用固定柜，且門板為整門的柜型，如KB柜、九折柜和十六折柜等，不宜選GGD柜、固定分割柜、抽屜柜。因?yàn)镻LC柜內元件基本上為整板安裝，如果采用了柜門分割的柜型，不便于安裝和調試。對于GGD柜如果選用時，需做一下非標設計，將儀表門、前門和下通風門合并成一個整門，且柜體框架上取消前后橫梁，以便于安裝和維護。
PLC控制柜元器件如何布置
PLC控制柜內元器件布置，一般是從上到下，從左向右。便于操作與維護，經常操作或維護的元器件應安裝在較容易觸及到的位置，從高度上講，盡量安裝在離地面400mm至1800mm的高度范圍內。如果元器件較多，可考慮將不常操作的元器件（如直流電源）安裝在柜體高度2000mm左右的位置上，底部元件安裝位置不能低于離地面200mm，否則現場無法接線。布置時避免線在線槽內反復繞，注意節約成本。
PLC控制柜柜內布置及結構設計
根據以上布置原則，結合原理圖和分柜清單，繪制柜內布置圖。無論是柜體、元器件還是線槽等輔料，都采用大外形尺寸，按照1∶1的比例進行繪制。布置圖繪制完成后，根據元器件的位置及安裝方式，進行安裝板的結構設計，安裝板的材質通常選用敷鋁鋅板，厚度在2.0mm～3.0mm。自動化控制有以下兩種控制方式
開環控制系統：在開環控制系統中，系統輸出只受輸入的控制，控制精度和抑制干擾的特性都比較差。開環控制系統中，基于按時序進行邏輯控制的稱為順序控制系統；由順序控制裝置、檢測元件、執行機構和被控工業對象所組成。主要應用于機械、化工、物料裝卸運輸?shù)冗^(guò)程的控制以及機械手和生產自動線。
閉環控制系統：閉環控制系統是建立在反饋原理基礎之上的，利用輸出量同期望值的偏差對系統進行控制，可獲得比較好的控制性能。閉環控制系統又稱反饋控制系統。按給定信號分類可有以下幾種控制系統
1、恒值控制系統：給定值不變，要求系統輸出量以一定的精度接近給定希望值的系統。如生產過程中的溫度、壓力、流量、液位高度、電動機轉速等自動控制系統屬于恒值系統。
2、隨動控制系統：給定值按未知時間函數變化，要求輸出跟隨給定值的變化。如跟隨衛星的雷達天線系統。
3、程序控制系統：給定值按一定時間函數變化。如程控機床。自動化控制系統的工作原理是什么
對生產中某些關鍵性參數進行自動控制，使它們?cè)谑艿酵饨绺蓴_(擾動) 的影響而偏離正常狀態時,能夠被自動地調節而回到工藝所要求的數值范圍內。自動控制系統分為開環和閉環，閉環控制也就是（負）反饋控制，原理與人和動物的目的性行為相似，系統組成包括傳感器（相當于感官），控制裝置（相當于腦和神經），執行機構（相當于手腿和肌肉）。

•

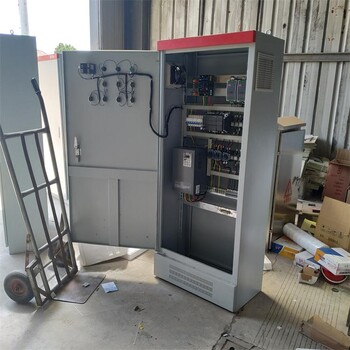

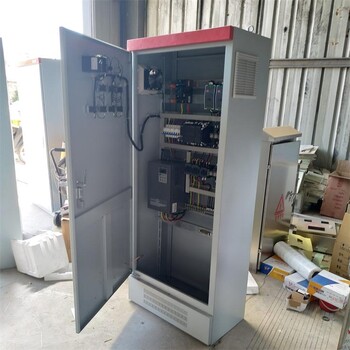

  徐州變頻PLC柜生產廠家,PLC自動化變頻柜

  5000元

  產品名：變頻PLC柜,變頻柜,智能變頻控制柜,PLC自動化變頻柜

•

  宿遷選購軟啟動柜價格低,風機水泵軟啟動柜

  2000元

  產品名：軟啟動柜,軟啟動控制柜,軟啟動電控柜,風機水泵軟啟動柜

•

  豐縣變頻柜變頻器控制柜成套變頻柜廠家設計生產

  9900元

  產品名：成套變頻柜,變頻柜生產廠家,變頻柜優勢,哪里有賣變頻柜

•

  徐州變頻器維修低壓變頻器高壓變頻器變頻器廠家

  399元

  產品名：變頻器,專用變頻器,通用變頻器,高低壓變頻器

•

  棗莊廢污水處理成套變頻柜輸電輸出智能變頻柜

  2200元

  產品名：成套控制柜,軟啟動柜一站式采購,一控多智能控制編程設備,電控柜廠家可上門安裝調試,配電箱電控柜價格優惠,人機界面手動控制設備,輸電輸出智能變頻柜,電控柜過載保護易操作,電控柜配電箱價格優惠,遠程給料機電控柜廠家,就地遠程控制箱電控柜,智能操控配電箱貨期保障,過流過載電控柜成套PLC設備,軟啟動柜成套控制設備,成套編程電控柜控制調試,智能節能成套電控柜,供暖采暖控制柜售后保障,遠程泵站手動控制PLC

•

  安徽廠家出售低壓成套GGD控制柜電控柜廠家可上門安裝調試

  2200元

  產品名：成套控制柜,軟啟動柜一站式采購,一控多智能控制編程設備,電控柜廠家可上門安裝調試,配電箱電控柜價格優惠,人機界面手動控制設備,輸電輸出智能變頻柜,電控柜過載保護易操作,電控柜配電箱價格優惠,遠程給料機電控柜廠家,就地遠程控制箱電控柜,智能操控配電箱貨期保障,過流過載電控柜成套PLC設備,軟啟動柜成套控制設備,成套編程電控柜控制調試,智能節能成套電控柜,供暖采暖控制柜售后保障,遠程泵站手動控制PLC

•

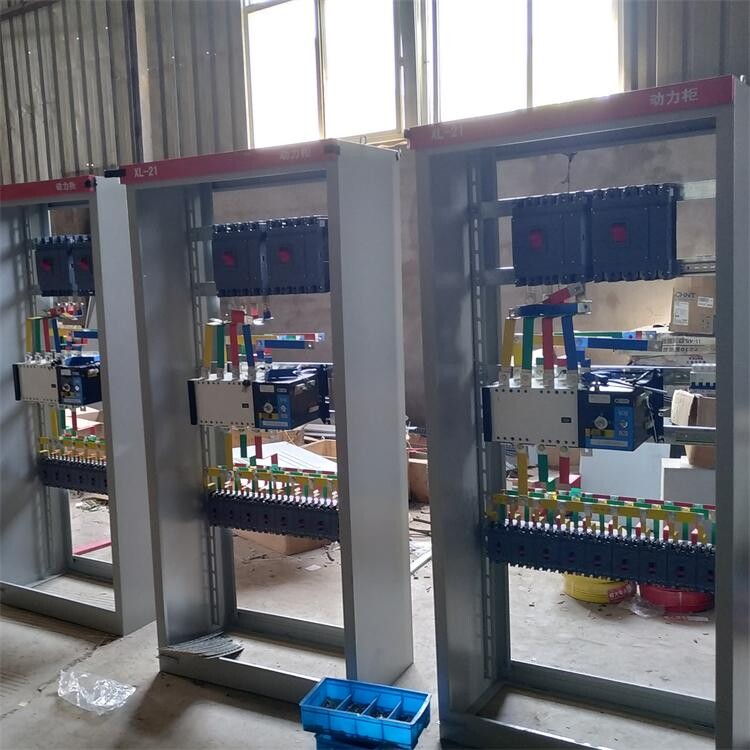

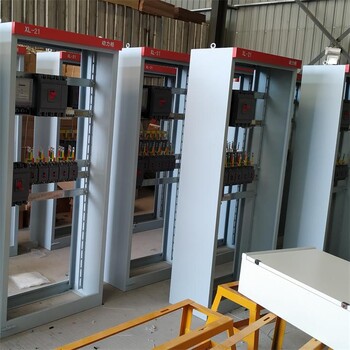

  批量供應成套XL-21動力柜人機界面手動控制設備
