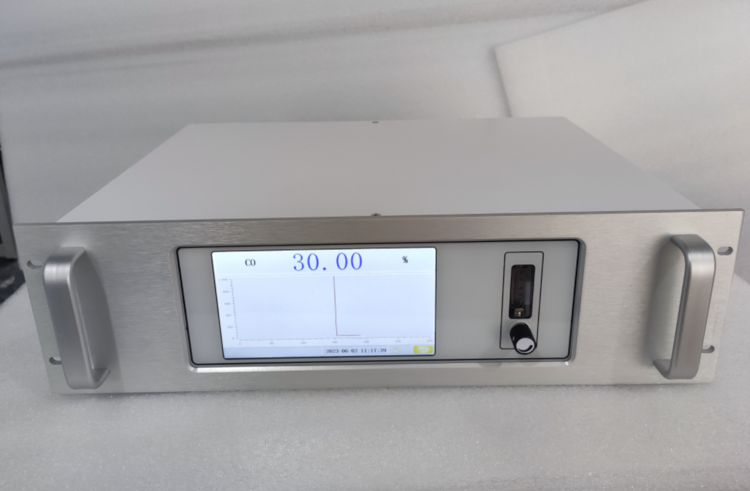

氣體分析儀采用多種檢測原理（微流熱導式，NDIR,電化學，離子流，磁氧，電容式等原理）與新型微機技術相結合研發而成的新型智能化防爆分析儀。選裝進口傳感器，具有使用壽命長、精度高、響應速度快等特點，對復雜背景氣有較好的選擇性。7寸彩色觸摸電容屏顯示，美觀大氣，觸感靈敏。一鍵中英文雙語菜單切換。測量值和數值曲線雙顯示，簡潔直觀。
儀器特點
????1、友好的人機操作菜單，直觀方便
????2、7寸彩色觸摸屏，界面清晰，觸感細膩
????3、原裝進口傳感器，具有響應速度快，測量精度高，使用壽命長，標校周期長等特點
????4、兩點校準或可選三點校準，校準操作簡單方便
????5、定時自動存儲功能，可隨時查看存儲數據
6、一鍵中英文雙語菜單切換
7、微量氧進口電磁閥氣路切換，方便快捷

煤氣中氧氣的主要來源有以下幾方面,一是生產過程中因設備及管道泄漏而進入的空氣;二是氣化用氣化劑過?；蚨搪?三是在煤氣生產過程中,會有一定量的空氣進入煤氣中。為混入的空氣與煤氣混合后不達到**極限,就應控制煤氣中的氧氣含量。《城鎮燃?xì)庠O(shè)計規范》( GB 50028-2006)規定,當干餾煤氣中氧的體積百分?jǐn)?shù)大于1%時,電捕焦油器應發出報警信號。當氧的體積百分?jǐn)?shù)達到2%時,應設有立即切斷電源的措施?！豆I(yè)企業煤氣安全規程》(GB 6222-2005)中也有此規定。這些規定都是以煤氣中氧的體積百分?jǐn)?shù)不得超過1%為界限。但這一界限比較保守,實際生產過程中的操作難度較大。

參數和說明:

技術參數:(焦?fàn)t煤氣電捕焦器現場采樣分析點工況)
取樣點位置:焦?fàn)t煤氣電捕焦器出口
分析參數: O2(可選擇分析原理:電化學,磁氧或者激光分析儀,其價格有較大差異)
測量范圍: O2:0-2%(當達到1%O2輸出報警節點信號,**設定)
被測煤氣溫度:40~60℃
含塵量:微量
含水量:中等
含焦油量:少量
其他腐蝕成份(S O2):少量
結晶物(萘):少量
管道壓力:微正壓

微量氧分析儀采用燃料電池式原理，可實現ppm級或vol級微量氧氣濃度檢測，低檢測范圍可實現0-1000ppm。產品為隔爆設計，可應用于防爆等級要求為 Exd IIC T6環境中的微量或常量氧濃度測量。
測量原理：燃料電池
顯示方式：段碼顯示
測量范圍：0~1000PPm，0~1%/25%/ O2（可選不同量程：微量或常量）
測量精度：0~1000PPm/1%/25%/≤±1%FS 0~100PPm≤±2%FS 0~10PPm≤±5%FS
重 復 性：≤±1.0%FS
響應時間：T90≤60S
輸出接口：4-20mA.DC（非隔離輸出，負載電阻＜1KΩ） 1 路可編程干觸點型無源報警輸出，觸點大容量 AC220V/2A
通訊方式：RS485
工作電源：DC24V±10%，200mA
環境溫度：-10℃~+50℃
儲存環境濕度：＜90%RH，非冷凝
工作環境濕度：＜RH，非冷凝
樣氣溫度：0℃~40℃
采樣方式：通入式
進氣壓力：相對壓力±5kPa，穩壓氣氛（將壓力控制在規定范圍內，確保能夠提供400~600mL/min 流量即可）
排氣壓力：自由排空（安全條件下）
樣氣組份：無強腐蝕性氣體
規格尺寸：250mm×160.5mm×92.5mm（H×W×D）
防爆等級：Exd IIC T6 Gb
傳感器壽命：＞36 個月（正常使用條件下）
安裝方式：壁掛式
