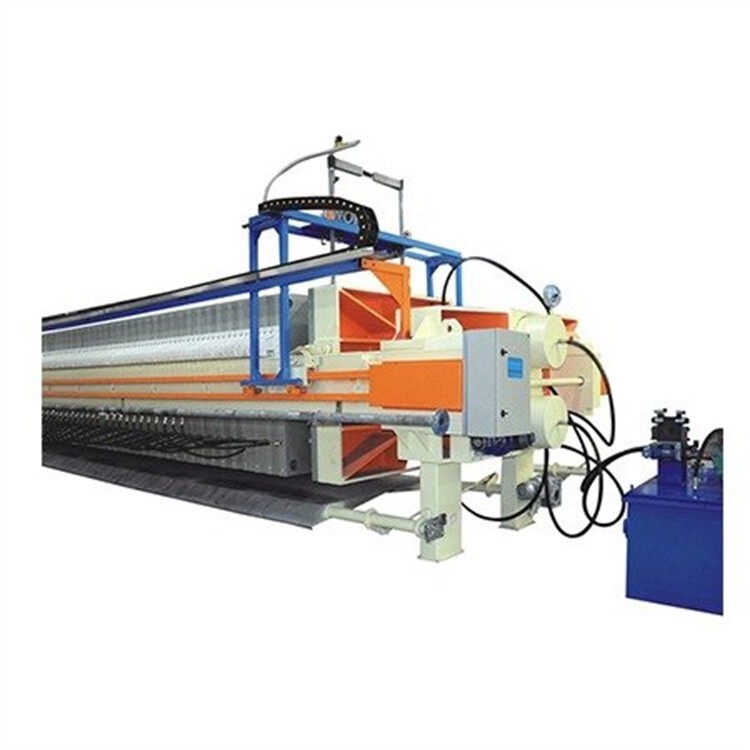

全自動壓濾機構由濾板、濾架、濾布和壓膜組成。濾板的兩側用濾布覆蓋。當需要配置壓濾隔膜時，一組濾板由隔膜板和側板組成。隔膜板底板兩側覆蓋橡膠隔膜，隔膜外側覆蓋濾布，側板為普通過濾板。帶式壓濾機設備材料從止推板上的材料孔進入每個過濾室，固體顆粒因其粒徑大于過濾介質（濾布）的孔徑而在過濾室內被截留，濾液從過濾板下的出口孔流出。當濾餅需要擠壓干燥時，除用隔膜壓榨外，還可以從清洗口引入壓縮空氣或蒸汽，氣流沖洗濾餅中的水分，以降低濾餅的含水量。

污泥帶式壓濾機的液壓加壓機構由液壓站、油缸、活塞、活塞桿和由活塞桿和壓板連接的赫夫蘭卡液壓站組成。液壓站由電機、油泵、溢流閥（調節壓力）、方向閥、壓力表、油路和油箱組成。

　　過濾方式：濾液流出方式分為流動過濾和潛流過濾。對于明流過濾，在每個濾板的下出液孔上安裝一個水嘴，濾液直觀地從水嘴流出。對于底流過濾，每個濾板下部設有出液通道孔，幾個濾板的出液孔連接成一個出液通道，由止推板下與出液孔連接的管道排出。

　　清洗方法：濾餅需要清洗時，有時為單向清洗和雙向清洗，有時為單向清洗和雙向暗流清洗。

環保帶式壓濾機作為一種固液分離設備，在現實生活中得到了廣泛的應用。板框壓濾機在工業生產中占有重要地位。但如果在使用過程中操作費用不高，很容易影響板框過濾機的連續運行，甚至影響設備的使用壽命。因此，在使用板框壓濾機時，要做到操作“三化”，即操作規范化、合理化、安全化。

帶式壓濾機結構特征：

　　1.采用澳大利亞技術，外形美觀大方。

　　2.結構剛度大，運行平穩，噪音低。

　　3、配備的濃縮預處理設備，（對污泥絮凝效果好），運行成本低。

　　4.重力脫水區配備的布料器，使物料分布均勻，延長過濾帶的使用壽命。

　　5、超長重力脫水區和楔形脫水區，物料充分脫水，確保物料不會在壓榨區溢出。

　　6、輥系布置科學有序，重力脫水、楔塊脫水、壓榨脫水三種脫水方式分開排放，無干擾，壓榨脫水輥徑比大，脫水效果好。因此，生產能力大，節能。

帶式壓濾機工作原理 經過沉淀濃縮的污泥與一定濃度的絮凝劑在靜態混合器、螺旋混凝機中充分混合反應后，污泥中的微小固體顆粒聚凝面體積較大的絮凝團塊，同時分離出自由水，絮凝后的污泥被輸送到濃縮重力脫水的濾帶上，在重力的作用下自由水被分離，形成不流動狀態的污泥，然后夾持在上下兩條網帶之間，經過楔形預壓區、低壓區和高壓區由小到大的擠壓力、剪切力作用下，進一步擠壓污泥，以達到較大程度的泥、水分離，后形成濾餅排出。

設備簡介

帶式壓濾機是消化吸收國外進步技術研制開發的一種脫水設備。具有處理能力大，脫水，使用壽命長的特點，作為污水處理的配套設備，可將氣浮處理后的懸浮物及沉渣壓濾脫水，壓成泥餅，達到防治二次污染的目的;該機還可用于漿料濃縮、黑夜的提取等工藝處理。

設備特點

1、超長的重力脫水區，承重量大，處理能力強、耗能少，運行成本低。

2、特別的斜式加長楔形區設計、運行更穩定，處理量大。

3、多輥徑遞減式積壓輥，布局緊湊、濾餅含固量高。

4、配備新式自動糾偏和漲緊系統，工作平穩。大大提高濾帶壽命。

5、采用兩套立的反沖洗系統。

壓濾機利用一種特殊的過濾介質，對對象施加一定的壓力，使得液體滲析出來的一種機械設備，是一種常用的固液分離設備。在18世紀初就應用于化工生產，仍廣泛應用于化工、制藥、冶金、染料、食品、釀造、陶瓷以及環保等行業。

過濾板具有性能穩定、操作方便、安全、省力；金屬榨筒由無縫鋼管加工、塑鋼濾板精鑄成型，耐高溫、高壓，經久耐用

品名：壓濾機

工作原理：壓濾機用于固體和液體的分離。與其它固液分離設備相比，帶式壓濾機過濾后的泥餅有更高的含固率和優良的分離效果。固液分離的基本原理是：混合液流經過濾介質（濾布），固體停留在濾布上，并逐漸在濾布上堆積形成過濾泥餅。而濾液部分則滲透過濾布，成為不含固體的清液。

隨著過濾過程的進行，濾餅過濾開始，泥餅厚度逐漸增加，過濾阻力加大。過濾時間越長，分離效率越高。特殊設計的濾布可截留粒徑小于1μm的粒子。壓濾機除了優良的分離效果和泥餅高含固率外，還可提供進一步的分離過程：

在過濾的過程中可同時結合對過濾泥餅進行有效的洗滌。
