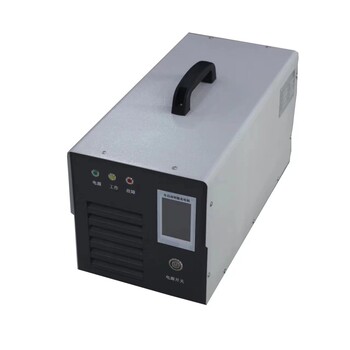

北京昊瑞昌科技生產的充電機采用脈寬調制（PWM）技術，以英飛凌四代IGBT功率模塊作為開關元器件，由濾波模塊、整流模塊、逆變模塊、功率變換模塊以及控制單元組成整個完善的系統體系。整機具有體積小、重量輕、節能、可靠性高等特點。具有超寬恒功率范圍、滿載工作溫度和低待機功耗等特點，模塊采用智能風冷的散熱方式，功率密度高，占用空間小；帶有熱插拔和電池反接保護功能，組屏簡便，整機具有豐富的控制接口，包括CAN2.0、RS232、RS485及網絡通信接口等，這些接口可以靈活進行擴展和轉換，機箱結構多樣化。

由三相有源PFC、DC/DC變換、輔助電源、輸入、輸出檢測及保護電路組成。前級三相有源PFC電路和EMI輸入電路實現交流輸入的整流濾波和功率因素的校正，以滿足EMC標準和得到小于5%的電流總諧波含量（THDi）；三相有源PFC由單的DSP進行控制，根據交流輸入電壓，對輸入電流進行校正，使其跟隨交流輸入電壓，并按照環路計算的結果產生PWM波進行驅動主電路，并執行相關的保護措施；后級的DC/DC變換器由DSP產生PWM波控制前級PFC輸出的直流電壓、經過高頻變壓器輸出后再整流濾波輸出電流電壓，從而將前級整流電壓轉換成充電模塊要求的穩定的直流電壓。

輔助電源利用三相有源PFC的直流輸出，產生控制電路所需的各路電源。輸入檢測電路實現交流輸入電壓、電流等檢測功能，用于PFC的控制和保護。DC/DC的檢測保護電路包括輸出電壓電流的檢測，溫度的檢測等，這些信號用于DC/DC的控制和保護。

CAN/485總線實現整流模塊與控制模塊的通信以及多個整流模塊之間的均流作用。

規格型號      HRC-C48V200A

輸入電壓         220Vac±10%，L+N+PE

電網頻率           45Hz～65Hz

效率                  >94%（滿載）

輸出電壓范圍              5-48V/dc

輸出電流范圍              0-200A/dc

工作溫度           －20℃～＋75℃，60℃以上需降額使用

散熱方式           風扇主動冷卻

其他常用充電機規格：

24V10A；24V15A；24V30A；24V40A；24V50A;24V85A;24V120A；

36V10A；36V15A；36V30A；36V35A；36V50A;36V85A;36V100A；

48V10A；48V25A；48V30A；48V35A；48V40A；48V55A；48V65A；48V75A；48V85A；48V100A；48V150A；48V200A；

60V15A；60V25A；60V35A；60V45A；60V55A；60V65A；60V85A；60V100A；60V120A；60V150A；60V200A；

72V25A；72V30A；72V40A；72V50A；72V60A；72V70A；72V80A；72V100A；72V120A；

80V25A；80V30A；80V40A；80V50A；80V60A；80V70A；80V80A；80V100A；80V120A；

96V25A；96V30A；96V40A；96V50A；96V60A；96V80A；96V100A；96V120A；

110V10A；110V20A；110V30A；110V45A；110V50A；110V60A；110V80A；110V100A；110V150A；110V200A；

120V25A；120V30A；120V35A；120V45A；120V55A；120V65A；120V85A；120V100A；

144V25A；144V35A；144V60A；144V100A；

150V25A；150V30A；150V60A；150V100A；

220V10A；220V20A；220V30A；220V40A；220V50A；220V60A；220V80A；220V100A；220V150A；220V200A；

270V15A；270V25A；270V35A；270V45A；270V55A；270V65A；270V85A；270V100A；270V150A；270V200A；

280V25A；280V30A；280V60A；280V100A；

288V25A；288V30A；288V60A；288V100A；

330V10A；330V25A；330V35A；330V45A；330V55A；330V65A；330V85A；330V100A；330V150A；330V200A；

350V10A；350V20A；350V30A；350V40A；350V50A；350V60A；350V80A；350V100A；350V150A；350V200A；

360V25A；360V30A；360V60A；360V100A；

365V10A；365V25A；365V35A；365V45A；365V55A；365V65A；365V85A；365V100A；365V150A；365V200A；

384V10A；384V20A；384V35A；384V40A；384V50A；384V60A；384V80A；384V100A；384V150A；384V200A；

400V15A；400V25A；400V35A；400V45A；400V50A；400V65A；400V85A；400V100A；400V150A；400V200A；

432V10A；432V25A；432V35A；432V45A；432V50A；432V65A；432V85A；432V100A；432V150A；432V200A；

450V10A；450V25A；450V35A；450V45A；450V50A；450V65A；450V85A；450V100A；450V150A；450V200A；

480V10A；480V25A；480V35A；480V45A；480V50A；480V65A；480V85A；480V100A；480V150A；480V200A；

500V10A；500V25A；500V35A；500V45A；500V55A；500V65A；500V85A；500V100A；500V150A；500V200A；

600V10A；600V25A；600V35A；600V45A；600V55A；600V65A；600V85A；600V100A；600V150A；600V200A；600V250A；600V500A；

650V10A；650V25A；650V35A；650V45A；650V55A；650V65A；650V85A；650V100A；650V120A；650V150A；650V200A；650V250A；

657V10A;  657V20A; 657V30A; 657V50A；657V60A；657V80A;  657V100A; 657V120A;657V150A；657V200A；657V250A；657V300A；657V500A；

700V10A;  700V20A; 700V25A; 700V30A；700V35A；700V40A;  700V45A; 700V50A;700V60A；700V65A；700V70A；700V80A；700V90A；700V100A；700V120A；700V150A；700V200A；700V250A；700V300A；700V500A；

750V10A;  750V25A; 750V35A; 750V50A；750V65A；750V85A;  750V100A; 750V120A;750V150A；750V180A；750V200A; 750V250A; 750V300A; 750V350A

800V10A；800V25A；800V35A；800V45A；800V50A；800V65A；800V85A；800V100A；800V150A；800V200A；
1000V1A；1000V3A；1000V5A；1000V10A；1000V15A；1000V20A；1000V25A；1000V30A；1000V35A；1000V40A；1000V45A；1000V50A；1000V60A；1000V80A；1000V100A；
