云南螺旋板式廢水冷卻器、螺旋板粗苯冷凝冷卻器、貧油冷卻器、貧富油冷卻器、氨水換熱器、氨氣冷凝冷卻器、脫硫清液冷卻器、酸液冷卻器、粗苯二段冷卻器。

濟寧市金能機械設備有限公司，是一家生產熱管換熱器、螺旋板式換熱器、板式換熱器、管殼式換熱器、熱管空氣煤氣預熱器、熱管蒸汽發生器、造氣工段熱管廢熱鍋爐和焦化化工設備的高科技企業【非標設備設計制作、承接設備現場制作、安裝；鍋爐、壓力容器、壓力管道安裝等工程】。

公司產品廣泛應用于化學工業、鋼鐵工業、有色工業、機械制造業、食品工業、紡織工業、電力工業、造紙工業、集中供暖、油脂行業、船舶、醫藥、空調、石油、玻璃、水泥、地?zé)崂?、低溫核供熱等?/span>

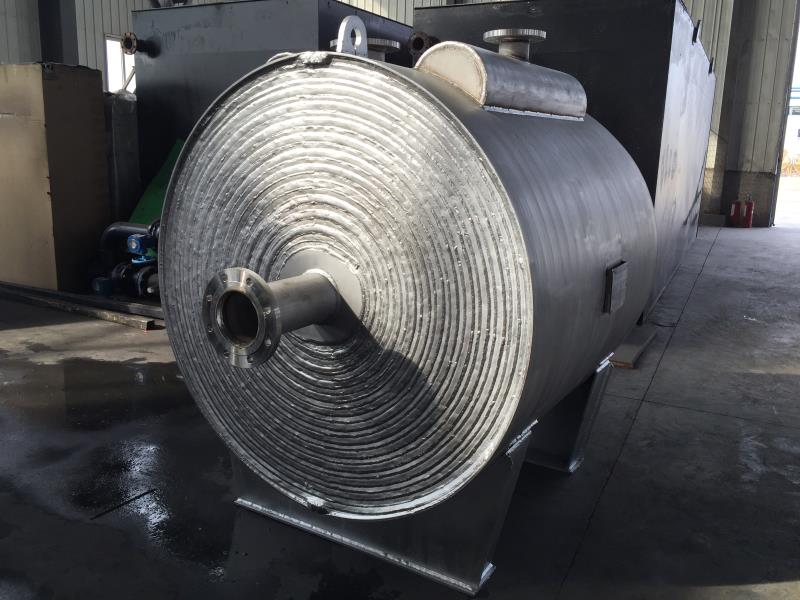

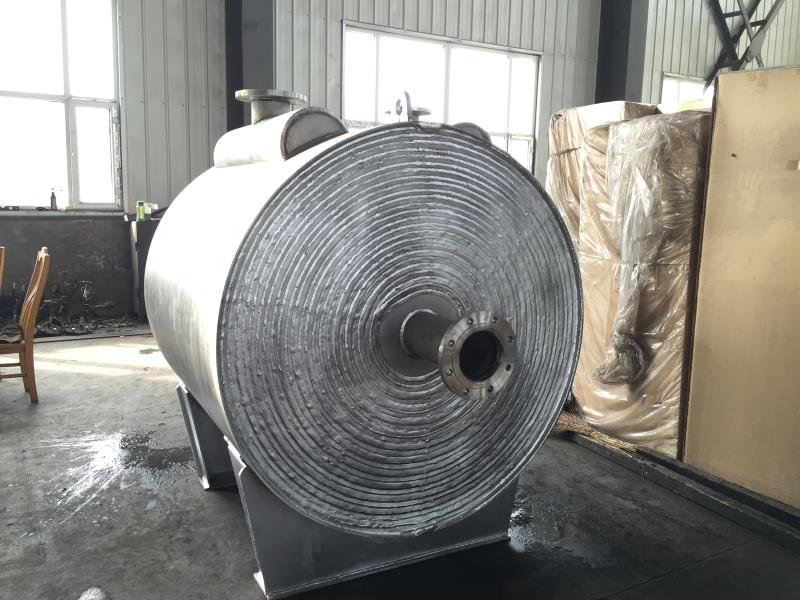

  螺旋板換熱器  是由兩張平行的金屬板卷制成兩個螺旋形通道，冷熱流體之間通過螺旋板壁進行換熱的換熱器。螺旋板換熱器有可拆的和不可拆的兩種型式。


  螺旋板式換熱器  具有體積小、設備緊湊、傳熱、金屬耗量少的優點，適用干液-液、氣一液、氣一氣對流傳熱，蒸汽冷凝和液體蒸發傳熱，化工、石油、醫藥、機械、電力、環保、節能及需要熱量轉換等工業。

1、密封結構
螺旋板式換熱器的密封有兩種形式，即焊接密封和墊片端蓋密封。
（1）焊接密封焊接密封的結構形式有三種，
①將需要密封的通道用方鋼墊進鋼板中，卷制后進行焊接；
②將需要密封通道用圓鋼墊進鋼板中卷好后進行焊接；
③將螺旋板在機床軋制斜邊成形，在卷制過程中。卷制半徑越小，翻邊回彈量越大，卷制成形螺旋板進行通道翻邊校正、整形后進行焊接口。
（2）墊片端蓋密封
螺旋板卷制、焊接好以后裝配窄邊法蘭，將螺旋通道兩端進行機械加工，然后用倒錐端蓋及墊片將通道封住，墊片材料選擇根據介質特性和溫度；倒錐端蓋與螺旋體連接采用上卡、下卡及螺母。為了提高螺旋板式換熱器的密封性能，防止各圈螺旋通道內介質發生短路使傳熱效率受到一定的影響，螺旋體完整，如發現螺旋體缺陷及焊接缺陷，進行修補，機械加工車出。

2、螺旋板換熱器外殼
螺旋板式換熱器的外殼是承受內壓或外壓的連接結構，為提高外殼的承壓能力，螺旋板式換熱器外殼用兩個半圓筒體組合焊接而成。這種組合焊接的關鍵零件是連接板。
連接板與螺旋板及外殼連接是將連接板安放在螺旋體上，兩邊進行焊接，再將兩個半圓形的外殼與連接板焊接，焊接結構采用有襯板的對接焊縫，以使得對接焊縫焊接質量。

3、螺旋板的剛度
螺旋體是一個彈性體，對這樣的彈性構件，當其受壓時容易被壓癟，使設備不能正常操作。一種辦法是增加螺旋體板厚，這是不經濟的；另一種辦法是增加定距柱數量。縮小定距柱間的距離。以此來提高螺旋板的剛度和承壓能力。
采用定距柱焊接的方法有兩種。一種是采用手工焊，將定距柱焊接十螺旋體上；另一種方法是定距柱采用接觸焊技術(螺柱焊)，其接觸焊定距柱。
