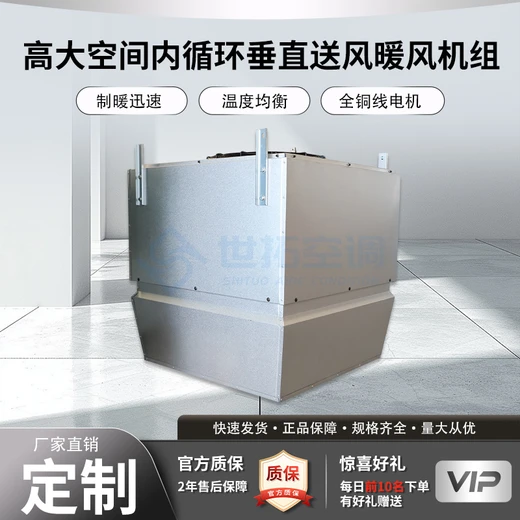

高大空間垂直送風空氣處理機組是針對層高 8–35m、大跨度、高容積空間（廠房、倉庫、場館、物流中心等）的集成式空氣處理設備，核心以頂部吊裝 + 垂直下送 + 全域循環破解傳統空調 “上熱下冷、溫差大、能耗高、覆蓋差” 痛點，實現冬季采暖、夏季制冷、全年通風與空氣凈化的一體化控溫。

一、核心定義與工作原理

1. 核心定義

   集空氣過濾、換熱（冷 / 熱）、高風壓送風、垂直氣流組織、智能控制于一體，采用吊頂式安裝，通過高靜壓風機與垂直送風口，將處理后的空氣自上而下遠距離輸送，強制混合室內空氣，消除垂直溫度分層，實現人員活動區（1.5m 以下）控溫。

2. 工作原理（閉環循環）

   回風階段：頂部回風口吸入室內上部低溫（冬季）/ 高溫（夏季）空氣，經初效過濾器除塵凈化。

   處理階段：過濾后的空氣進入換熱段，冬季通過熱水 / 蒸汽 / 電加熱盤管升溫，夏季通過冷水表冷盤管降溫除濕。

   送風階段：高靜壓離心 / 軸流風機將處理后的空氣加壓，通過可調旋流噴口 / 垂直百葉以高速射流垂直下送，射程 20–30m，覆蓋半徑 8–15m，直達地面人員區。

   循環階段：送風落地后擴散、吸熱 / 放熱再上升，被機組重新吸入，形成垂直閉環循環，配合變頻溫控，將垂直溫差控制在≤2–3℃，比傳統方案節能 30%–50%。

二、核心結構部件（六大模塊）

1. 箱體框架

   雙層彩鋼板 / 防腐鈑金，中間填充高密度聚氨酯保溫層，減少冷 / 熱損失；IP54 防護，吊裝 / 立柱安裝，適配工業環境。

2. 過濾段（空氣凈化）

   標配 G4 初效過濾器，攔截粉塵、絮狀物，保護換熱器；可選中效過濾，壓差報警提示更換，避免堵塞影響風量。

3. 換熱段（冷 / 熱核心）

   加熱盤管：銅管鋁翅片（適配 60–95℃熱水 / 0.3–1.0MPa 蒸汽）或 PTC 電加熱，換熱、防積灰。

   表冷盤管：內螺紋銅管，夏季供冷除濕，迎面風速 2.0–2.5m/s，避免帶水。

4. 風機段（動力核心）

   高靜壓離心 / 軸流風機，大風量、高風壓，變頻調速，低噪長壽命；葉輪動平衡處理，運行平穩，震動小。

5. 垂直送風段（氣流組織關鍵）

   可調旋流噴口 / 垂直百葉，0–90° 無級調角，冬季垂直下送、夏季可水平擴散，實現遠距離均勻布風，無死角。

6. 智能控制段

   PLC + 溫控面板，實時監測溫濕度，自動調節風機轉速、換熱負荷；具備過載、過熱、防凍、漏電保護，支持遠程監控與多機組聯動。

三、核心技術特點

1. 垂直送風，控溫均勻：強制打破熱分層，垂直溫差≤2–3℃，人員區溫度穩定，無明顯吹風感。

2. 節能，降低能耗：回收頂部余熱（冬季）/ 冷量（夏季），變頻調節，比傳統暖風機 / 散熱器節能 30%–50%。

3. 遠距離覆蓋，適配大空間：單臺射程 20–30m、覆蓋半徑 8–15m，適合 1000–10000㎡超大空間，多機分區控制更靈活。

4. 集成化設計，安裝維護簡便：模塊化結構，吊裝占地小，無需復雜風道；過濾器 / 換熱器易拆卸，日常清潔維護便捷。

5. 全年多功能，一機多用：冬季采暖、夏季制冷、春秋通風，可選新風引入、濕度控制，適配多場景需求。

四、典型應用場景

1. 工業廠房：鋼結構車間、機械加工車間、焊接車間。

2. 物流倉儲：高貨架倉庫、電商分揀中心、冷鏈物流中轉區。

3. 公共場館：體育館、展覽館、候機 / 候車大廳、劇院。

4. 商業空間：大型超市、建材市場、汽車 4S 店。

五、維護要點

1. 日常清潔：定期清理回風口、過濾器積塵，避免堵塞；低壓吹掃換熱器翅片，保持換熱效率。

2. 風機巡檢：檢查風機固定螺栓、減震墊，定期補充軸承潤滑脂，清理葉輪積塵，防止失衡抖動。

3. 管路養護：檢查熱水 / 蒸汽管路閥門、接口有無滲漏，保溫層破損及時修補；采暖季后排空積水防凍。

4. 電氣檢修：清理電控箱積塵，檢查接線端子、線路絕緣，測試溫控與保護功能，確保運行安全。

5. 換季保養：停機后全面清潔，切斷電源，防塵遮蓋；啟用前空載試運行，調試參數正常再滿負荷運行。
