| ￥398 | ≥ 1臺 |
產品別名 |
列管換熱器 |
面向地區 |
品牌 |
沈陽億達 |
|
材質 |
不銹鋼 |
承壓能力 |
承壓采暖爐 |
加工定制 |
是 |
結構形式 |
立式 |
取熱方式 |
燃木 |

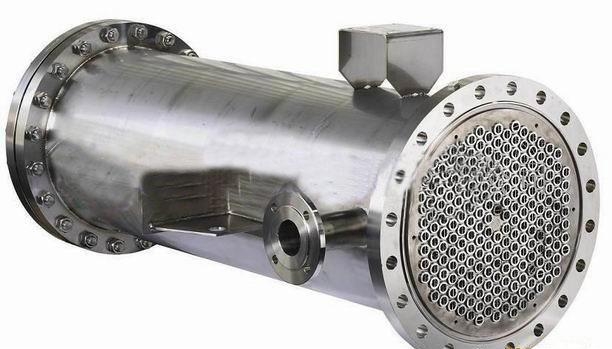

沈陽管殼式換熱器
結構原理
固定管板式換熱器管程和殼程中，流過不同溫度的流體，通過熱交換完成換熱。當兩流體的溫度差較大時，為了避免較高的溫差應力，通常在殼程的適當位置上，增加一個補償圈（膨脹節）。當殼體和管束熱膨脹不同時，補償圈發生緩慢的彈性變形來補償因溫差應力引起的熱膨脹。
固定管板式換熱器的構成和特點
固定管板式換熱器的構成
固定管板式換熱器由管箱、殼體、管板、管子等零部件組成，其結構較緊湊，排管較多，在相同直徑下面積較大，制造較簡單。
固定管板式換熱器的結構特點是在殼體中設置有管束，管束兩端用焊接或脹接的方法將管子固定在管板上，兩端管板直接和殼體焊接在一起，殼程的進出口管直接焊在殼體上，管板外圓周和封頭法蘭用螺栓緊固，管程的進出口管直接和封頭焊在一起，管束內根據換熱管的長度設置了若干塊折流板。這種換熱器管程可以用隔板分成任何程數。
固定管板式換熱器結構簡單，制造成本低，管程清洗方便，管程可以分成多程，殼程也可以分成雙程，規格范圍廣，故在工程上廣泛應用。殼程清洗困難，對于較臟或有腐蝕性的介質不宜采用。當膨脹之差較大時，可在殼體上設置膨脹節，以減少因管、殼程溫差而產生的熱應力。
固定管板式換熱器的特點是：
1、旁路滲流較小
2、鍛件使用較少，造價低；
3、無內漏；
4、傳熱面積比浮頭式換熱器大20%～30%。
應用范圍：
石油、化工、石油化工、冶金、電力、輕工、食品等行業普遍應用的一種工藝設備。在煉油、化工裝置中換熱器占總設備數量的40%左右，占總投資的30%-45%。近年來隨著節能技術的發展，應用領域不斷擴大，利用換熱器進行高溫和低溫?zé)崮芑厥諑?lái)了顯著的經濟效益。
固定管板式換熱器的材質
殼體材質為碳鋼或不銹鋼，換熱管材質為紫銅。訂制特別材質、換熱面積和工作壓力等級的固定管板式換熱器。
