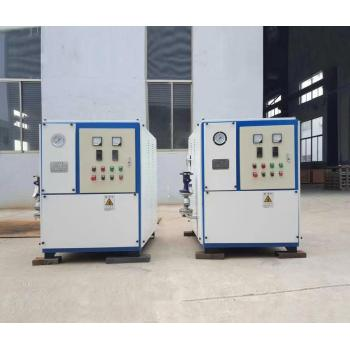

                360KW電加熱熱水鍋爐采暖鍋爐（不銹鋼電加熱管）

一、設計概述

我公司W(wǎng)DR0.009-95/70電熱水鍋爐的設計依據TSG G0001-2012《鍋爐安全技術監察規程》、TSG G0002-2010《鍋爐節能技術監督管理規程》、JB/T10393-2002《電加熱鍋爐技術條件》和JB/T10094-2002《工業鍋爐通用技術條件》及GB/T16508-1996《鍋殼鍋爐受壓元件強度計算》等相關規定。

二 、鍋爐規范

1 鍋爐熱功率 0.5MW

2 額定出水壓力 0 MPa
3 水壓試驗壓力 0.4 MPa
4 額定出水溫度 85 ℃
5 額定進水溫度 65 ℃
6 設計熱效率 98 ％
7 設計燃料 電
8 電源 380V/50Hz
9 電熱管功率 360 KW
10 鍋爐水容積 0.65 m3
11 安全穩定運行工況范圍 50～100 %
12 總耗電功率 365 kw

三、輔機規范

鍋爐循環泵 ISR30-22-160;Q=6.5 m3/h;H=22m;N=2.2KW
電加熱管 GYS1-380/30KW 不銹鋼304

四、結構、性能、特點

1、鍋爐本體由φ800×10的鍋殼筒體、φ800×10的前后封頭、10個DN80的電熱管管座組焊而成。
2、本鍋爐加熱器采用直接式加熱管，其特點：
①加熱管直接與水接觸，傳熱面積提高，改善熱工性能，產品出力。
②加熱管機械性能增強，結構緊湊，體積小。檢修、更換、安裝極為方便。
③加熱管采用不銹鋼制造，安全可靠，使用壽命長。
3、由于鍋爐采用電加熱，只有鍋爐體表散熱損失，熱達98％以上，實現。

4.洗浴生活用熱水鍋爐戶內都經防腐處理，爐體不易生銹腐蝕，鍋爐使用壽命長，熱水水質潔凈、衛生。采用離心波滴纖維絲棉多層保溫，熱損失少，節能降耗；名優白色彩板精美包裝、外型美觀大方耐銹蝕。

5.鍋爐具有漏電保護功能(空制系統檢測到電源電器漏電后，自動切斷鍋爐電源)，防干燒極低水位保護功能(水位低于設定的低極限水位時，立刻停機并報警)、爐體過熱保壚功能(當鍋爐外殼溫度超過105°C，立刻停機并報器，溫度正常后自動啟動鍋爐)、溫度傳感噐異常保護功能(控制系統持續檢測傳感器情況，立刻停機并報警).電源電壓異常保戶功能(電源異常時，自動斷電。正常后，自動恢復工作)、加熱組件斷相保戶功能(監測到加熱組件缺相后，停機保納)。
