PST14C3ND PST14C3NT PST14C3NSPST14C3N是一個過電壓保護（OVP）負荷與可調OVLO閾值電壓開關。這個

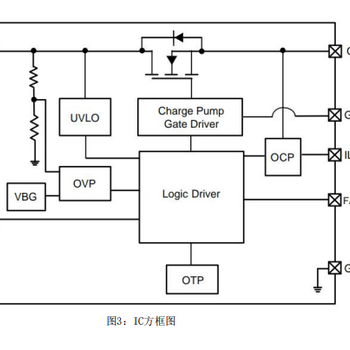

當任何輸入電壓超過閾值時，設備將關閉內部MOSFET以斷開IN到OUT，以保護負載。
當OVLO輸入設置為低于外部OVLO選擇電壓時，
PST14C3N自動選擇內部固定的OVLO閾值電壓。
過電壓保護閾值電壓可以用
外部電阻分壓器和OVLO閾值電壓范圍為4.0V~20V。過溫保護（OTP）功能可監控芯片溫度，以保護設備。
PST14C3ND可在DFN2x2-8L包和PST14C3NS/PST14C3NT
i大輸入電壓：40V
接通電阻：79mΩ類型。(DFN2x2-8L)
85mΩ Typ.(SOT23-6L)
超快OVP響應時間： 50ns類型。
已編程的過流保護：
200mA-3A
可調OVLO閾值電壓：4.0V-20V，±3%固定內部OVLO閾值
電壓：6.0V，±3%
超溫保護過電流保護（OCP）
過電流閾值可通過從ILIM引腳連接到GND的外部電阻進行調節。在沒有外部NMOS的應用程序中，OCP閾值的計算公式如下
：
IOCP=5.6÷R3（電流為A，電阻為kΩ）
如果輸出電流超過IOCP閾值，該設備限制電流的空白持續時間為TOCP。如果過電流情況超過TOCP，開關將關閉，故障引
腳變低。在TOCR之后，該開關將重新重新啟動。
在P14C3ND的其他應用中，可以在P14C3ND的輸入和輸出之間并聯連接一個NMOS，以降低接通電阻（見圖1）。我的OCP本
應用程序中的設置可通過以下公式進行計算：
R0NNMOS：NM0S的0n電阻
R0NP14C3N：P14C3ND的電阻率為0n 輸入過電壓保護（OVP）
P14C3N輸入有一個過電壓保護，以保護系統。當VIN電壓VOVP_INTSEL（固定6.0V)或VOVP_EXTSEL（由外部分壓器電
阻設置）時，系統將關閉開關。外部OVP閾值的計算公式如下：
VOVP_EXTSEL =1.2x (1+R1/R2).建議使用R2=120kΩ。 電壓鎖定下（UVLO）
PST14C3N有一個UVLO內部電路，一旦VIN電壓超過UVLO閾值電壓，使設備啟用。 過溫保護（OTP）
該設備監控內部結的溫度，以提供熱關閉。當IC結溫度超過TOTP（150oC）時，開關將被關閉。當IC連接溫度低于TOTP
（150oC）-THYS（30oC）時，輸出將重新啟動。
