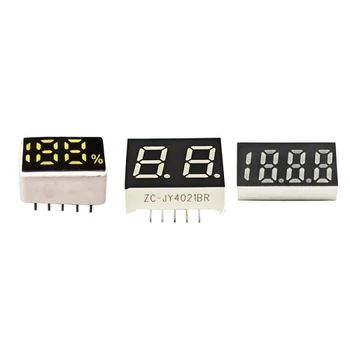

LED數碼管結構與工作原理

更新時間:2026-01-03 信息編號:823dhm95p1370c
LED數碼管結構與工作原理
  • 面議

  • 其它

  • 其它

  • LED數碼管,LED點陣,數碼管,LCD顯示

13809619742 0769-82077806

1301665233

分享

詳情介紹

LED數碼管結構與工作原理

產品別名
數顯屏,數碼管模組,7段數碼管,雙位數碼管
面向地區
安裝方式
其它
燈光顏色
其它
額定電壓
其它
灰度
其它
加工定制
亮度
其它
使用環境
其它
輸入電壓
其它
顯示方式
其它
顯示顏色
雙色
在我們?nèi)粘I钪?,LED數碼管無處不在:電子秤上的重量顯示、空調面板的溫度提示、地鐵列車的到站……這些清晰的紅綠數字,背后都離不開一項經典技術——LED數碼管。今天,讓我們一起揭開這項技術的神秘面紗。東莞市洲創實業有限公司作為擁有15年經驗的LED光電元器件綜合服務商,提供包括插件式和貼片式在內的全系列LED數碼管產品,支持多種尺寸定制和發光顏色、字符選擇。

什么是LED數碼管?

LED數碼管,全稱“半導體數碼管”,是一種以發光二極管(LED)為基礎制成的電子顯示器件。簡單來說,數碼管是將多個發光二極管封裝在一起組成“8”字型的器件,通過控制不同筆畫的亮滅來顯示數字和部分字母。

這種器件按照結構可分為反射罩式、條形七段式和單片集成式等多種類型。其中,七段數碼管是基本的形態,由七個條狀發光二極管排列而成;而八段數碼管則在七段基礎上增加了一個小數點顯示位。

LED數碼管的核心結構和工作原理

兩種連接方式:共陽與共陰

LED數碼管根據內部連接方式的不同,可分為兩大類:

共陽極數碼管:將所有發光二極管的陽極(正極)連接在一起作為公共端。工作時,公共端接高電平(通常為+5V),當某段的陰極接收到低電平時,該段即被點亮。

共陰極數碼管:將所有發光二極管的陰極(負極)連接在一起作為公共端。工作時,公共端接地(GND),當某段的陽極接收到高電平時,該段才會發光。

理解這一區別對實際應用至關重要,因?yàn)楣碴?yáng)和共陰數碼管的驅動方式是相反的,在電路設計和編程中需要區別對待。

字符顯示原理

LED數碼管顯示字符的原理類似于用火柴棒拼寫數字。每個數字或字母由不同的筆畫組合而成。

例如,要顯示數字“2”,需要點亮a、b、g、e、d段;而顯示數字“5”則需要點亮b、c、f、g段。這種控制是通過譯碼電路將二進制信號轉換為對應的段碼來實現的。

@驅動方式:靜態顯示與動態顯示

靜態顯示驅動

靜態驅動是指每個數碼管的每個段碼都由一個立的I/O端口進行驅動。這種方式下,一旦段碼被設置,顯示內容就會保持不變,直到下一次更新。

優點:編程簡單,顯示亮度高,無閃爍。

缺點:占用I/O端口多。例如,驅動5個數碼管靜態顯示就需要5×8=40個I/O端口,對大多數單片機來說資源消耗過大。

動態顯示驅動

動態顯示(又稱掃描顯示)是多位數碼管顯示時的常用方法。它將所有數碼管的同名段碼線并聯在一起,通過分時輪流控制各個數碼管的公共端,實現多位顯示。

工作過程:在極短的時間內(通常為1-2ms)依次快速點亮每個數碼管,利用人眼的視覺暫留效應和發光二極管的余輝效應,形成所有位數同時點亮的視覺效果。

優點:大大減少I(mǎi)/O端口占用,降低功耗。

缺點:編程相對復雜,亮度略低于靜態顯示。

實際應用中,動態顯示需要配合鎖存器(如74HC573)使用,以確保顯示信號穩定不閃爍。

LED數碼管的實際應用

LED數碼管因其價格便宜、使用簡單、可靠性高的特點,在眾多領域獲得了廣泛應用:

家用電器:空調、熱水器、冰箱等設備的溫度和時間顯示

工業儀表:各種測量?jī)x表的數值顯示

公共信息顯示:車站、機場的時間提示和班次信息

計時系統:各種時鐘、設備

洲創實業的LED數碼管產品已廣泛應用于電子電器、智能家居、汽車電子等多個領域,為保時捷、比亞迪、小米等企業提供顯示解決方案。


LED數碼管作為一項經典的顯示技術,其背后蘊含著精妙的電子學原理。從共陽/共陰的結構差異,到靜態/動態的驅動方式,每一個細節都體現了工程設計的智慧。

洲創實業秉持“價值>價格”的理念,通過全自動生產線和精密檢測設備保障產品品質,15年行業經驗積累的FAE團隊為客戶提供從選型到技術支持的全程服務。

下一次,當你看到電子設備上跳動的紅色數字時,或許會對這個小小的“8”字顯示有更深的理解——它不僅是科技產品的組成部分,更是人類智慧點亮數字世界的一扇窗。
