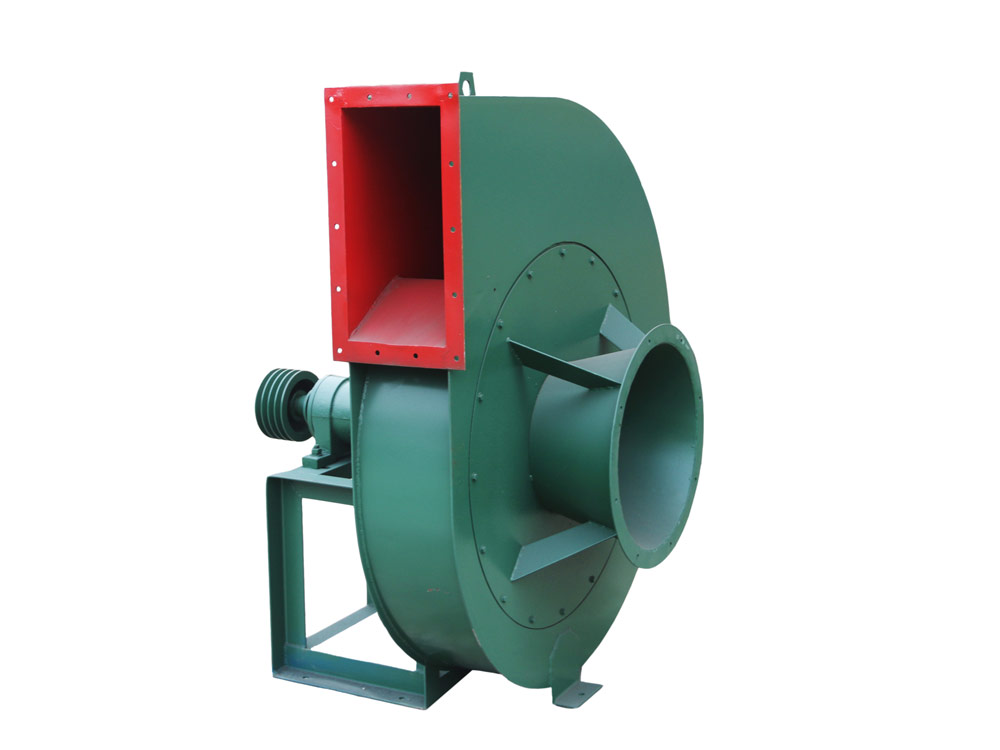

浙江GY6-41系列離心風機 鍋爐風機奧達

G、Y6-41型鍋爐離心通、引風機，是為適應燃用各種煤質并配有消除塵煙的0.5t/h～10t/h工業鍋爐而設計、全壓效率80%的新系列低噪音風機，凡進氣條件相當，性能相通者均可選用。
G、Y6-41系列離心式通風機，試試鍋爐通、引風機的換代產品。
G、Y6-41系列通風機所用設計方法：選擇合適的風機型式，利風機工況，優選流型，合理組織氣源，精心設計葉型，增大風舌間隙，適當降低風機轉速，改進蝸殼設計，凈化來流及盡量減少二次流損失等設計原則，采用有限差分法計算進風口和葉輪輪蓋型線，并以葉輪進口處氣流順暢均勻作為優化判據進行風口優化設計，。再結合原有的風機葉輪、蝸殼等優化設計方法，綜合葉輪、蝸殼、進風口三者一體化的優化設計程序，得出氣動略圖曲線，實踐證明，它既能風壓風量，又能的工作效率、較低的噪音和較小的風機尺寸。
風機型式
1、風機的傳動方式為A式——電機直連傳動
C式——皮帶輪傳動
D式——聯軸器傳動
2、引風機一般可制成順時針旋轉或逆時針旋轉兩種型式；
3、出風口位置以機殼的出風口角度表示。順時針旋轉和逆時針旋轉均可制成0°、90°、180°、270°四種角度。
結構和特性
G/Y6-41離心通引風機均有葉輪、進風口、機殼等部件組成，軸承箱為整體式結構，機油潤滑冷卻，懸臂式支撐，皮帶輪、聯軸器在軸承外側，引風機采用C式或D式傳動；8.5號鍋爐鼓風機采用A式傳動，便于維修。
風機葉輪，采用后傾式圓弧葉片，輪蓋為弧錐型曲面與流線型進風口搭接組合全部采用模具沖壓工藝，使風機具有氣動性能好， 不易積灰、噪聲低、幾何尺寸、質量穩定等優點。
