袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。

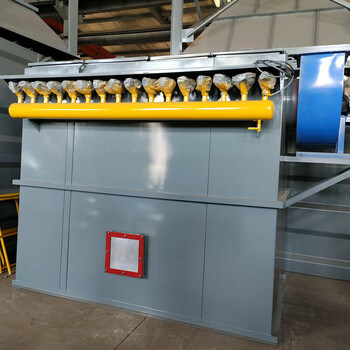

DMC型單機脈沖袋式除塵器的結構：
DMC型單機脈沖布袋除塵器主要由風機、箱體、排灰裝置、控制系統等組成，全部放在一個圓形鋼板焊制成的箱體內，烘漆防銹、外形美觀、結構科學、運行方便可靠。本機組下部加法蘭直接配接在庫頂、料倉、皮帶運輸?shù)葥P(yáng)塵設備上就地除塵，粉塵直接回收。
DMC型單機脈沖袋式除塵器工作原理：
含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附再濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期 濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥，使氣包內壓縮空氣（0.5~0.7MPa)，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周?chē)諝猓ǚQ(chēng)二次風）進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。
基本介紹
袋式除塵器是一種干式濾塵裝置。濾料使用一段時間后，由于篩濾、碰撞、滯留、擴散、靜電等效應，濾袋表面積聚了一層粉塵，這層粉塵稱為初層，在此以后的運動過程中，初層成了濾料的主要過濾層，依靠初層的作用，網孔較大的濾料也能獲得較高的過濾效率。隨著粉塵在濾料表面的積聚，除塵器的效率和阻力都相應的增加，當濾料兩側的壓力差很大時，會把有些已附著在濾料上的細小塵粒擠壓過去，使除塵器效率下降。另外，除塵器的阻力過高會使除塵系統的風量顯著下降。因此，除塵器的阻力達到一定數值后，要及時清灰。清灰時不能破壞初層，以免效率下降。
袋式除塵器結構圖：

袋式除塵器結構主要由上部箱體、中部箱體、下部箱體（灰斗）、清灰系統和排灰機構等部分組成。

袋式除塵器性能的好壞，除了正確選擇濾袋材料外，清灰系統對袋式除塵器起著決定性的作用。為此，清灰方法是區分袋式除塵器的特性之一，也是袋式除塵器運行中重要的一環。
結構型式
1、按濾袋的形狀分為：扁形袋（梯形及平板形）和圓形袋（圓筒形）。

2、按進出風方式分為：下進風上出風及上進風下出風和直流式（只限于板狀扁袋）。

按袋的過濾方式分為：外濾式及內濾式。
