氣電聯動小型打井機 QKZ-70D便攜式護坡鉆機 操作簡單

構成:

1.促進機構：機電 減速機 支腿 滑架

2.鉆具機構：打擊器 鉆桿 鉆頭

3.操縱機構：操作閥 操縱架 電氣元件 氣壓表 油霧器

4.尺度：鉆機1臺 、撐桿2個 、主風管1條、 打擊風管1條、 氣缸風管3條 、

鉆桿、 打擊器1根 、 利用閥總程1套 、鉆頭1個 、東西箱

礦用潛孔鉆機觀點：潛孔鉆機是正在工程之前，用于正在巖石或土層舉行鉆孔（正在鉆好的孔內安裝）的裝備。

潛孔鉆機的利用：普遍于大中小型礦山，水電，交通等土石方的開挖工程 ，煤礦巷講支護工程，采礦車的深孔等天

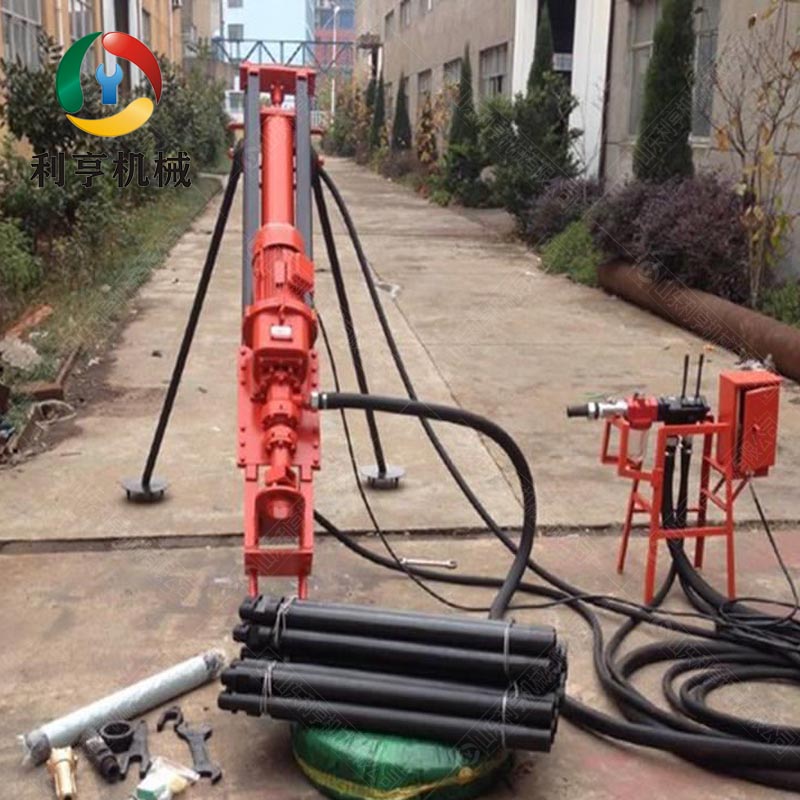

一、QKZ-70D氣電聯動潛孔鉆機簡介

露天/井下型潛孔鉆機是我公司自行計劃的一種適用較強的新型鑿巖裝備，能經過鉆架舉行露天及井下施工的鑿巖工序。遍及于中、小型礦山及筑路、、水利和石方工程中的大直徑孔鑿巖功課，也是露天礦山前期開采必不行少的鑿巖裝備，特別于別的鉆車沒法正常功課的凹凸高卑。

QKZ-70D氣電聯動潛孔鉆機是沖擊回轉式鉆機，其內部結構與一般鑿巖機不同，其配氣和活塞往復機構是立的，即沖擊器。前端直接聯接鉆頭，后端聯接鉆桿。鑿巖時沖擊器潛人孔內，通過配氣裝置（閥），使沖擊器內的活塞（錘體）往復運動打擊釬尾，使得鉆頭對孔底巖石產生一種回旋力。

二、QKZ-70D氣電聯動潛孔鉆機特點

體積小，重量輕，適合于大、中型鉆機無法進行作業的場所，方便靈活。

三、QKZ-70D氣電聯動潛孔鉆機參數表

性能參數

單位

QKZ-70D

鉆孔直徑

mm

50~80

鉆孔深度

M

10~15

鉆具回轉速度

r/min

112

耗氣量

m3/min

3.5~4.5

推進氣缸直徑

mm

90

鉆桿

mm

? 42

馬達功率

KW

3

主機長度

mm

1524

主機重量

KG

148

山東利亨機械供應潛孔鉆機，主要型號有QKZ-70D、QKZ-100D、QKZ-100、QKZ-180D、QKZ-200D。
