混凝土養護自動噴淋，屬于混凝土養護技術領域的高科技產品。混凝土養護自動噴淋由給水和電氣組成；給水包括：施工用水給水管；分支管，布設在凝土墻體和頂板附近位置；主管，主管連通施工用水給水管和分支管;多個噴頭，分別連接在分支管上；支架，用于支撐分支管和噴頭；電磁閥門，安裝在主管；

電氣包括：供電電源，用于提供電磁閥門工作所需的電力；微電腦時控開關，微電腦時控開關的電輸入端與供電電源連接；微電腦時控開關的電輸出端與電磁閥門連接。本實用新型的混凝土養護自動噴淋可以和混凝土的養護時間，節省勞動力、節約用水。

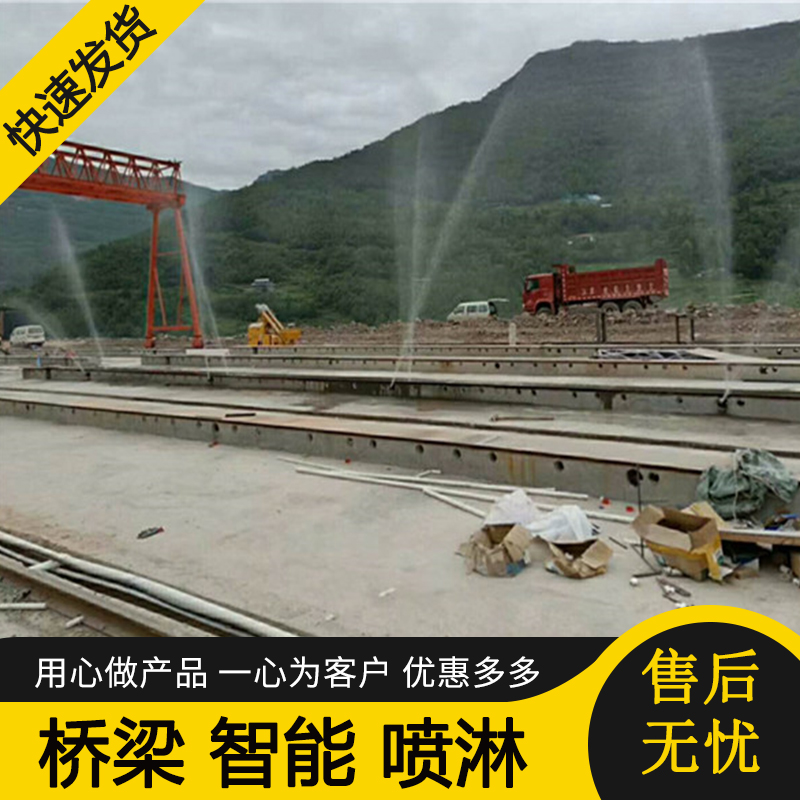

智能橋梁養護設備結合預制箱梁特點，通過組裝控制，增設行走軌道，實現預制箱梁的自動噴淋霧化養護，實現了的養護，養護和效率，了預制箱梁混凝土強度。

智能橋梁養護設備克服解決了既有人工灑水養護用水量過多或不足及養護效率低等問題，而是通過存梁區預先規劃設計設置的供水管道，通過人工供水給自動噴淋儲水罐，開啟開控開關，自動在行走軌道上行駛，的氣狀水霧達到預制箱梁養護的目的。

智能控制

由場現場控制單元、通信單元和遠程控制單元三部分組成。

智能控制可以控制噴淋時間，可定時，定量，定臺座的噴淋。

打開自動控制總電源開關，設置控制噴淋循環的總時間和等待時間，壓力水泵開始工作。打開需噴淋臺座電源開關，根據天氣、溫度情況和梁板養護階段來調節噴淋時間，定好噴淋時間，時間到后自動停止噴淋，轉到下一臺座，循環一周后開始等待時間，等待時間根據梁體表面水分蒸發完畢時間和總循環時間來確認。

智能橋梁養護設備整套由PLC(可編程控制器)電路控制、行走、噴灑、供水四大部分組成，整個噴灑養護中的每個環節控制全部由一臺PLC進行控制，可實現全自動化養護。

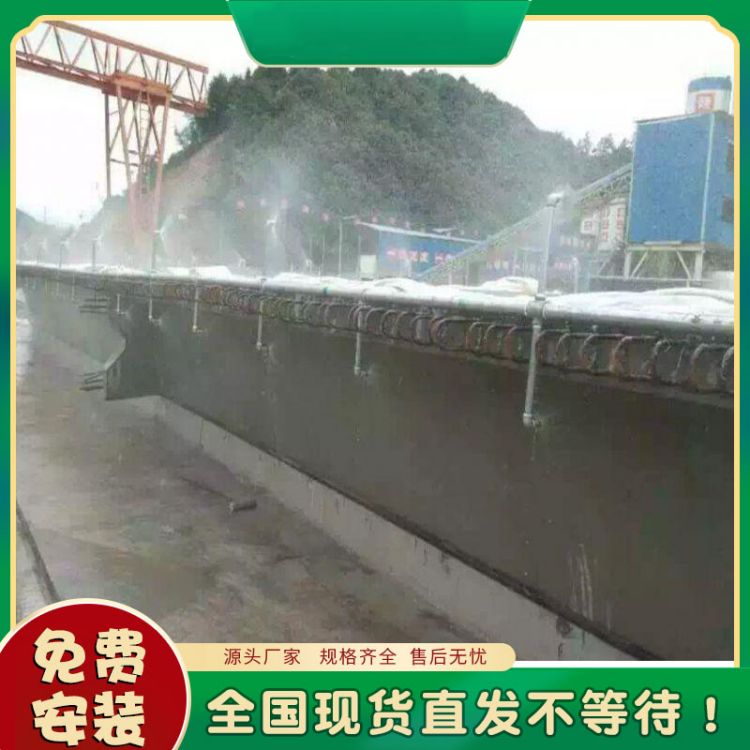

智能橋梁養護設備在臺座澆鑄的時候就把支路水管和口安裝好，口間距控制在1.5m左右。每個口安裝二分叉分別安裝噴嘴，噴嘴可以上下左右隨意調節角度，使得噴淋范圍更大，且杜絕了噴淋盲區。

全自動化操作

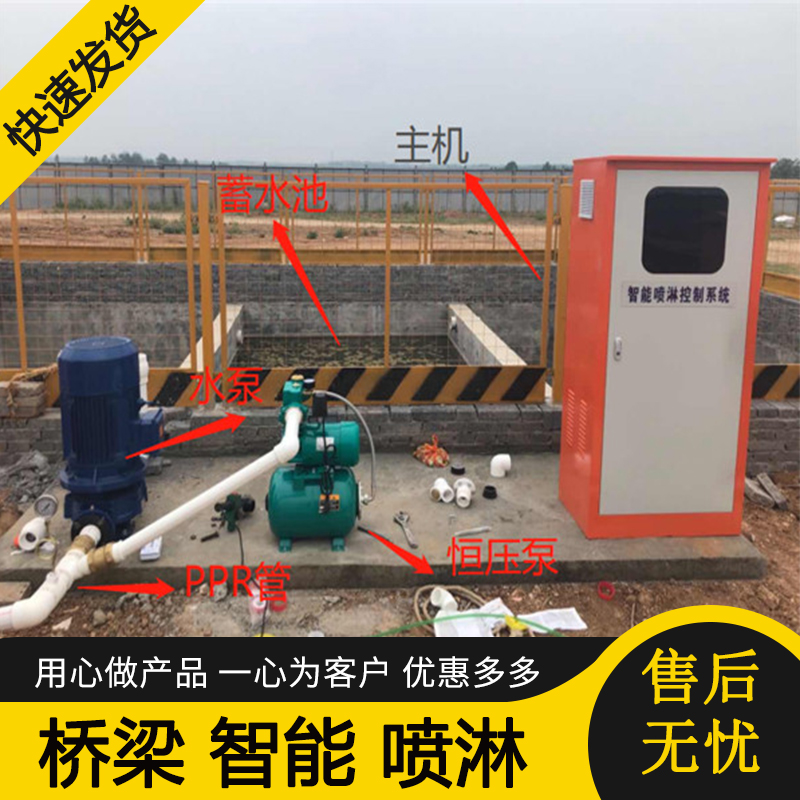

接進線電源時需要2.5平方4芯的電纜線。在進水口處接上50的進水管，檢查噴淋口是否鏈接正常。使用前水泵要注入水，否則造成水泵塤壞一切正常后可以通電開機。

養護除在安裝及時需人工千預外,其他工作狀態時不需人工干預。的了人工高空作業時間,同時了養護施工時發生安全事故的機率。節約用水量明顯。自動噴淋養護可捋水柱完全噴灑,增大了水柱與墩身混凝土的流水面積,避免了人工用水管養護時水柱太粗養護面積小的缺陷,較大的節約了用水資源。

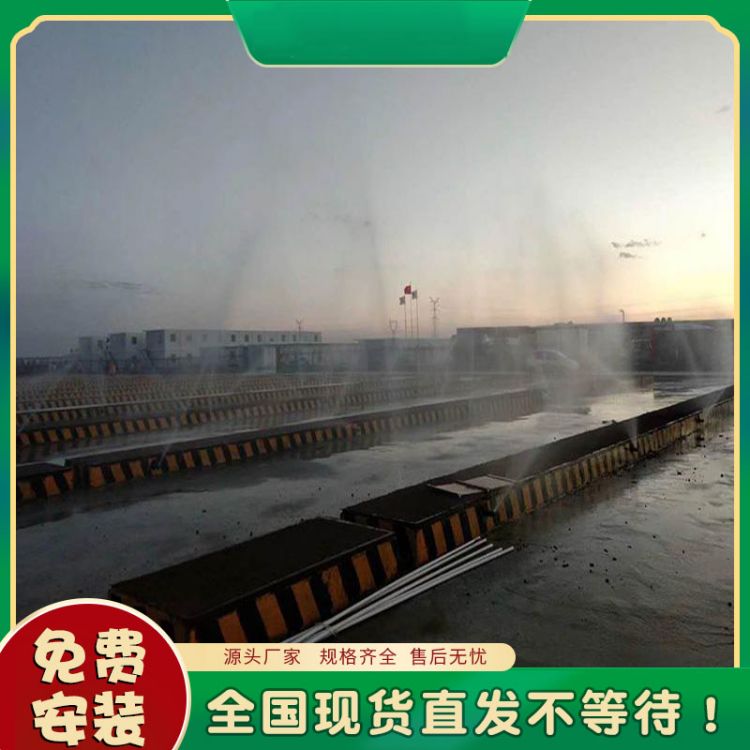

可行性強，養護效果好。自動噴淋養生采用射程0.5-2.5m的蝶形噴頭，噴嘴在水流沖擊下360°不間斷，將養生水噴到待養護梁體的每個角落。可以達到全天候、全濕潤、無遺漏養生，養生效果顯著。采用全自動噴淋機隨時噴淋用水水壓，以適應不同數量預制梁養生需要。噴淋從供水到工作完畢，基本實現了養生全自動控制，養護效果佳。

勞動強度。同等數量的預制梁，根據梁長通常需配備8～12人，而采用自動噴淋養生僅需要2人安裝和拆除支噴淋管道即可。

浙江省橋梁智能噴淋操作規程

通過控制器面板上的控制按鈕進入設置，可對選擇需要工位、時間以及間隔等進行設置。
