?日本愛知時計AICHTOKEI微流量傳感器 流量計OF10ZZWN 日本原裝
①シール又は銘板に表記してある流量范囲、使用圧力、溫度范囲をご確認の上、 適正な條件にてご使用ください。 ②防爆仕様ではありませんので、防爆區域內ではご使用できません。 ③継手部分に配管からの応力がかからないように配管してください。 (ホース継手を使用し、チューブ配管にされることをお?jiǎng)幛幛筏蓼埂? ④接液部材質が流體に対して耐腐食性のあることをご確認ください。 (塩酸、硫酸、硝酸化合物、次亜塩素酸ソーダ等は測定できません。) ■配管?取付要領 ①垂直、水平配管に取り付けることができます。但し、取付姿勢はシールが地面 に対して垂直となるようにしてください。

①確認密封條或銘牌上標明的流量范圍、使用壓力、溫度范圍后，

請?jiān)谶m當?shù)臈l件下使用。

因?yàn)椴皇欠辣O(shè)備，所以不能在防爆區域內使用。

③為了不使接頭部分受到來自管線的應力，請進行管線處理。

(建議使用軟管接頭和軟管管道。)

④請確認接液部材質對流體有耐腐蝕性。

(鹽酸、硫酸、硝酸化合物、次氯酸鈉等不能測定。)

■管線·安裝要領

①可安裝在垂直、水平管線上。 但是，安裝姿勢是密封在地面

請與之垂直。

愛知時計 of z_image1

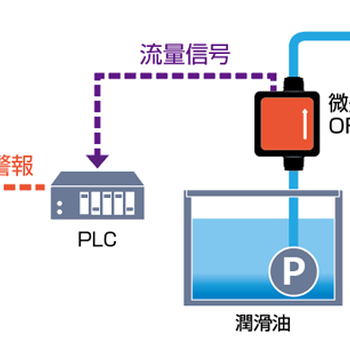

愛知時計 管理煤油量圖ofz_image2





②流體の流れ方向が、本體に表示してある流れ方向の矢印と合うように取り付け てください。また、流體に空気が混入しないようにしてください。 ③直射日光や雨が當たる場所への取り付けは避けてください（屋內仕様）。 ④配管時に異物(配管の切り粉、シールテープのカス等)が入らないようにご注意 ください。また、配管への取り付け直前まで継手部の保護キャップを取らない でください。 ⑤異物の混入した液體は測定できません?；烊毪工肟证欷ⅳ雸?chǎng)合は、８０メッ シュ以上のストレーナー等で除去してください。 ⑥流れに逆流をともなう脈動があると精度に影響を及ぼします。 アキュームレーター、チャッキ弁等で脈動を消してください。 ⑦強力な電波、磁界、誘導電圧、スパークノイズ等、ノイズ源の近くに取り付け ないでください。內蔵の磁気センサーが誤作動する恐れがあります。 ⑧配管時の締め付けトルクは、口徑5mm：5±2N?m、口徑10mm：7±2N?m を推奨します。

②流體的流動方向應與主體上標示的流動方向箭頭一致

請給我。 另外，請避免流體中混入空氣。

③請避免安裝在陽光直射或雨水照射的地方(室內規格)。

④配管時注意不要有異物(配管的切粉、密封膠帶的殘?jiān)?進入。

請給我。 另外，在安裝到管線之前，不取下接頭的保護帽。

請給我。

⑤不能測定混入異物的液體。 有可能混入的情況下，80梅

請用修以上的過濾器等除去。

⑥如果流動中有伴隨逆流的脈動，就會影響精度。

請用加速器、恰基閥等消除脈動。

⑦安裝在強電波、磁場、感應電壓、火花噪聲等噪聲源附近

請不要。 內置的磁性傳感器有可能誤操作。

⑧管路時的擰緊扭矩，推薦口徑5mm: 5±2n·m，口徑10mm: 7±2n·m。
