產品別名 |
工字鋼彎拱機,H型鋼冷彎機,軌道鋼彎圓機,圓管滾彎機 |
面向地區 |
產地 |
山西太原 |
|
品牌 |
萬澤錦達 |
功率 |
12 |
加工定制 |
是 |
適用對象 |
路橋隧道鋼結構加工 |
自動化程度 |
全自動 |

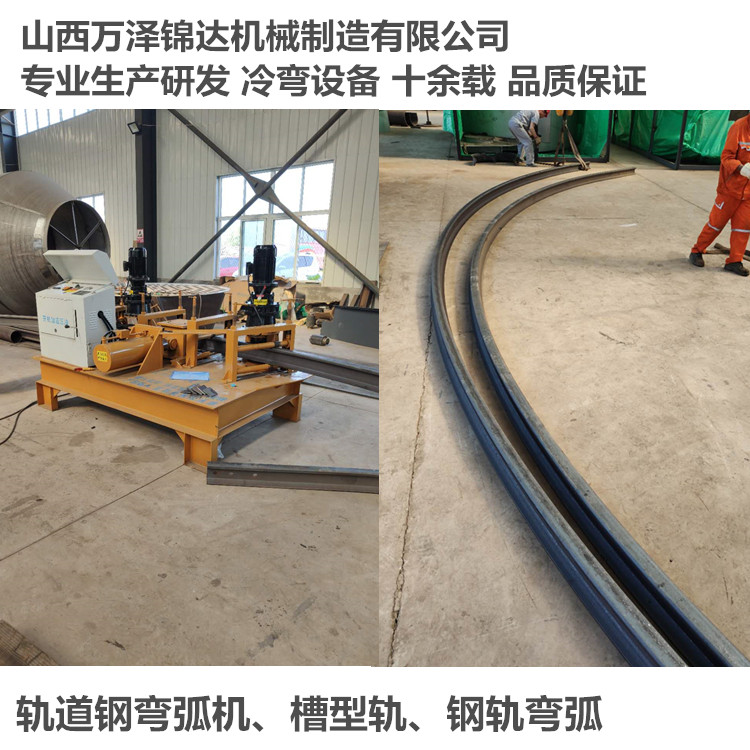

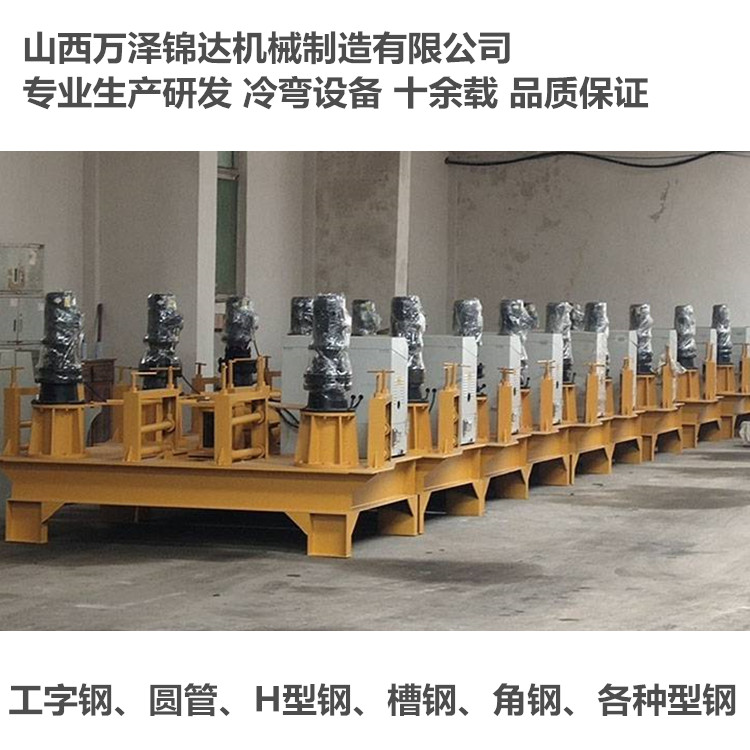

產品介紹 WGJ-300U型鋼冷彎機數控液壓中鐵供應商 是一種鋼材冷彎設備，驅動方式分為電動、液壓兩種。設備主要應用于支護類鋼拱架的彎曲制作。萬澤錦達從業17年，技術，著實用料，質量有保障，價格優惠。山西萬澤錦達機械制造有限公司是從事為工程建筑、礦山、隧道、涵洞、地鐵、水 電工程，地下工程及煤炭高沼礦井巷道等行業混凝土機械的設計、研發、、生產、銷售、服務為一體的高新科技企業。 結構與性能特點（1）結構：由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電液換向閥、工作油缸、頂輪及油箱等部件組成。（2）性能特點:A、鋼拱架設備，亦可彎曲大曲率工字鋼、U型鋼、槽鋼立彎和橫彎。B、雙電機驅動，液壓缸推進。C、按下液壓缸“前進”按鈕，液壓缸到達位置后一次彎曲成形，操作方便。D、結構合理，工作可靠，適合大型型鋼，大彎曲半徑彎制。
工字鋼彎拱機操作流程為：
1、將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間；
2、啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼；
3、達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業；
4、冷彎結束時，關閉機械傳動系統的同時，啟動液壓系統，將冷彎型鋼放置在輔助系統 的門式托架上。 WGJ-250型數控彎拱機技術參數
型號 | WGJ-250 | ||
型材規格 | 14-25工字鋼 | ||
油缸推拉速度 | 8-15mm/sec | ||
主動輪轉速 | 7-10r/min |
