挖斗式裝載機 50型礦山扒渣設備 煤礦防爆扒渣機 四輪扒渣機

四川成都

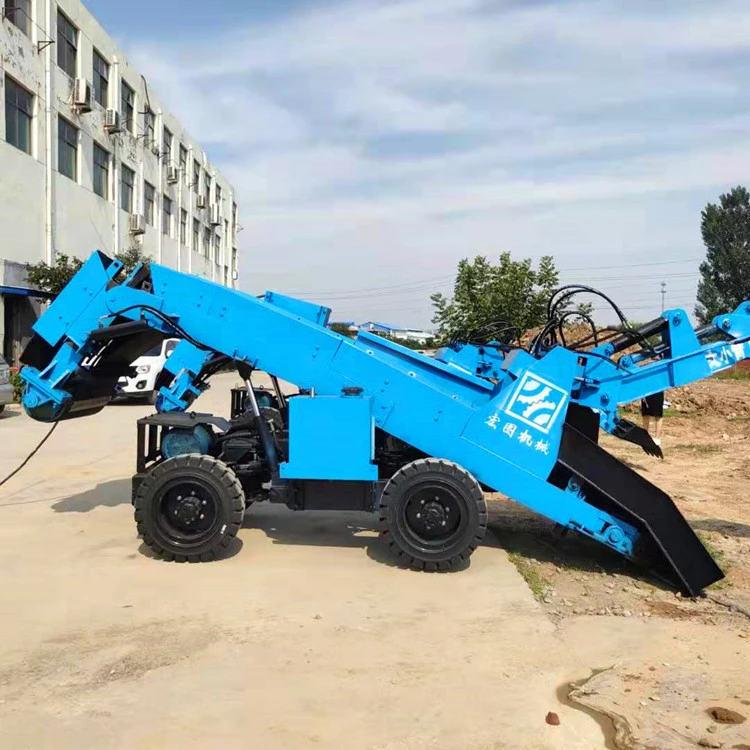

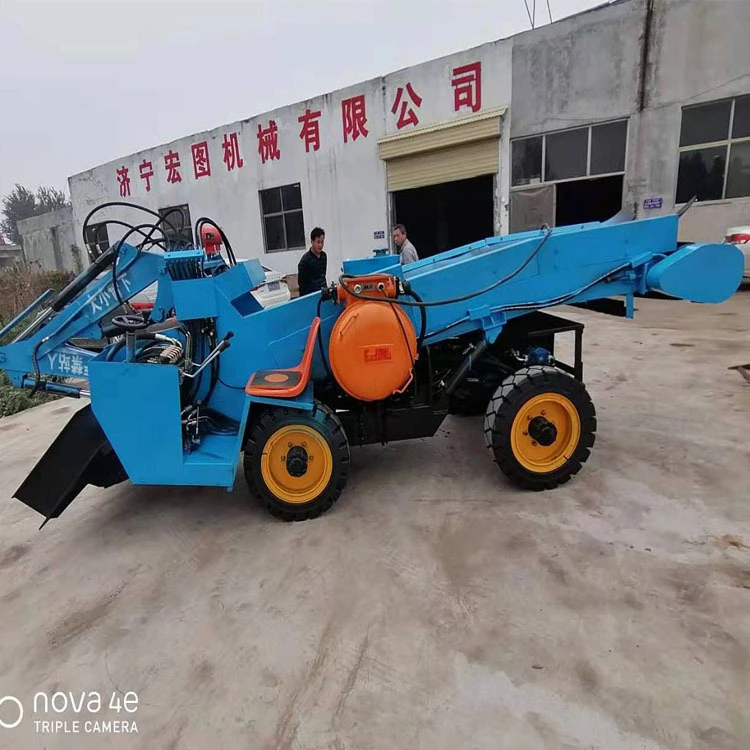

 本機行走機構由底盤、前橋、后橋、輪胎、液壓馬達、轉向缸等組成。工作原理：外接三相660（380）V電源，通過電氣控制按鈕操縱油泵，用多路閥手柄來操縱液壓馬達，馬達帶動分動箱，分動箱分別帶動前、后橋轉動，從而帶動輪胎行走。本機無需立的剎車止動系統，在斜坡上停車時，只需將多路閥行走控制置于中位，此時液壓系統使前、后輪處于閉鎖狀態而無法倒退；當需長時間停車時，需將抬槽提起使前鏟板著地以實現駐車。

工作機構

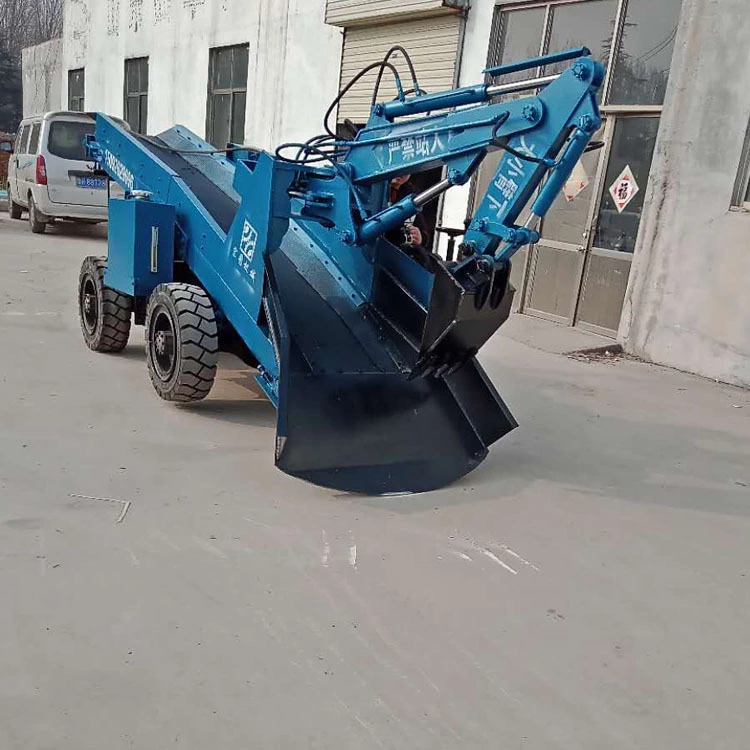

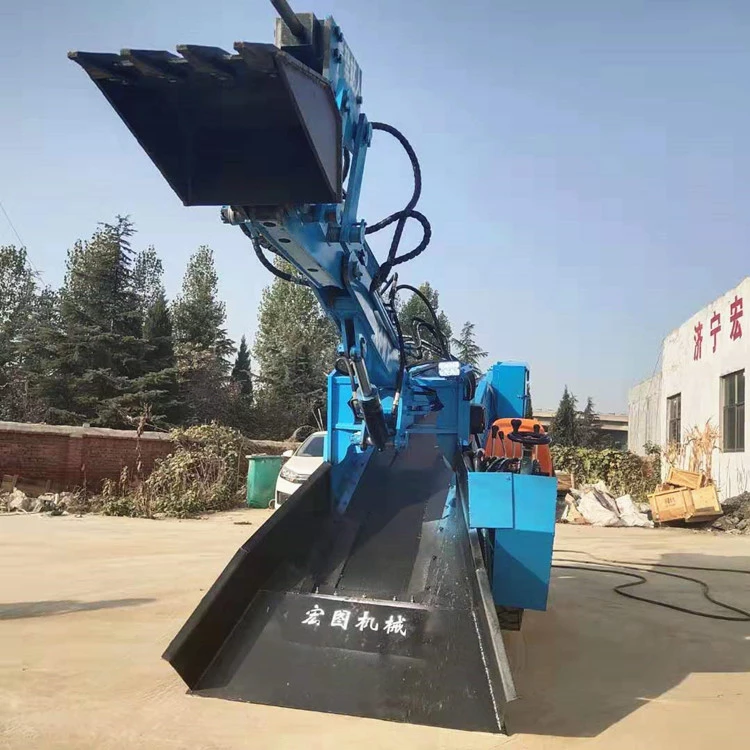

本機工作機構由大臂座、大臂油缸、大臂、小臂、挖斗、大臂油缸、小臂油缸、挖斗油缸組成。工作原理：由油泵工作，通過多路閥手柄來操縱大臂、斗桿、挖斗來完成上升、下降、前伸、后縮、回轉、挖掘等各種功能?？刂苹剞D(zhuǎn)油缸伸縮可使大臂作左右旋轉，回轉油缸兩端裝有單向節流閥來控制回轉的速度。控制大臂油缸伸縮可使大臂作上下運動，大臂油缸有桿腔一端裝有單向節流閥來控制大臂下降的速度。控制小臂油缸伸縮可使小臂作前后運動?？刂歧P斗油缸伸縮可使鏟斗作挖掘動作。鏟斗上裝有斗齒，磨損后可以更換機架

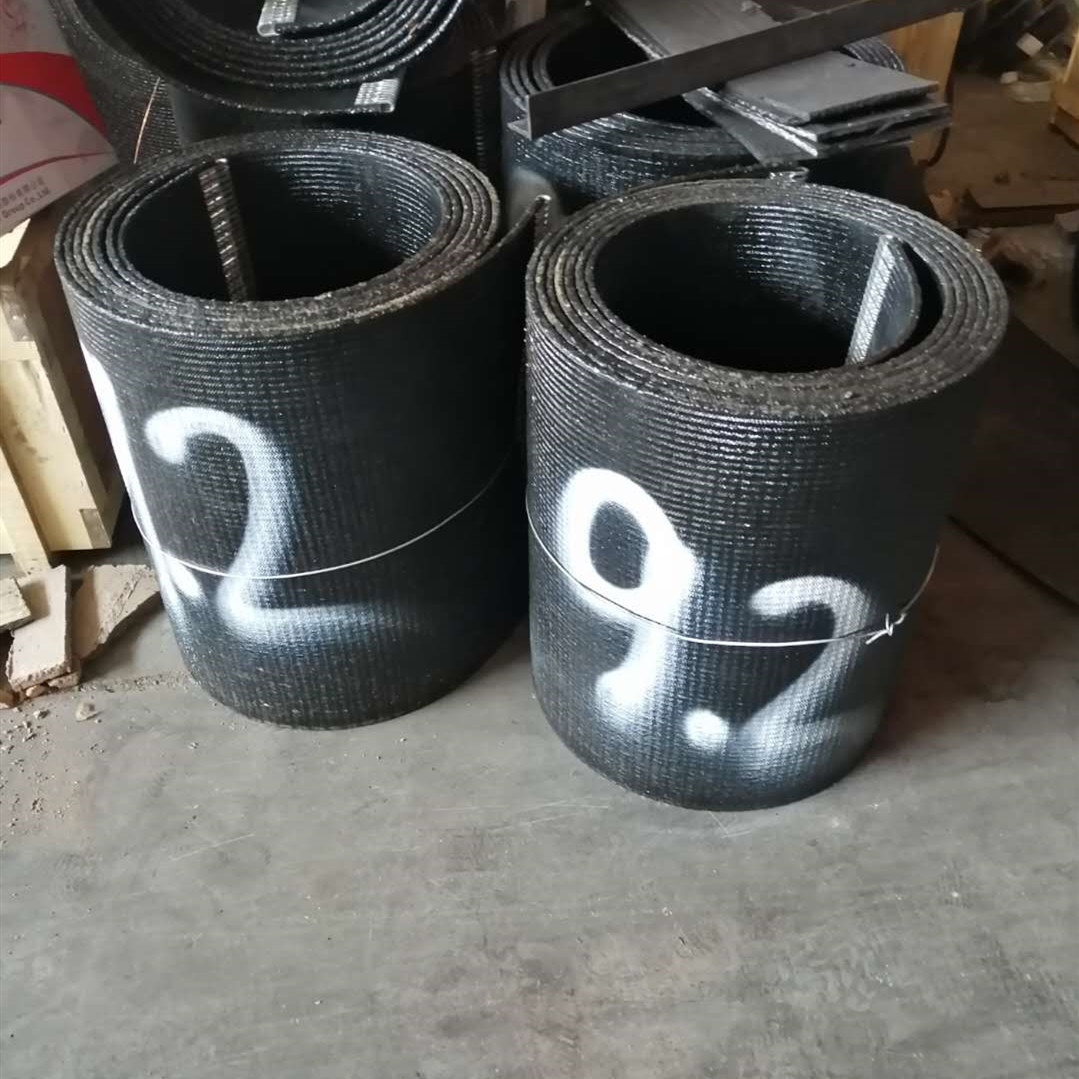

本機輸送機構由前鏟、從動滾筒、滾筒、托輥、輸送帶組成。工作原理：外接三相660（380）V電源，通過礦用隔爆型電磁起動器起動電機，用多路閥手柄來操縱液壓馬達帶動滾筒從而實現輸送帶轉動，達到連續輸送功能。液壓系統本機液壓系統設備由鋼球液壓馬達、齒輪泵、閥、多路換向閥、液壓轉向器、液壓油缸、液壓支架軟管、散熱器、回油濾油器、液壓油箱及電纜組成。液壓軟管使用時有安全標志證書，且在有效期內。液壓系統工作循環過程如附圖六中所示（黑色線條及箭頭為進油管和進油流向，藍色線條及箭頭為回油管和回油流向）：通過液壓油管，液壓油箱、液壓泵、相串連后與多路換向閥、與液壓轉向器油缸、多路換向閥與鏟斗油缸、大臂油缸、斗桿油缸、輸送架油缸、液壓馬達、單向閥與回轉座油缸之間均以液壓油管相連；轉向器、多路換向閥、閥均通過回油支管與回油總管相連；回油總管與液壓油散熱器、液壓油濾清器、液壓油箱相串連。

液壓油泵通過軸與電機同步運轉，啟動電機，齒輪油泵開始工作，從油箱吸入液壓油，泵出的液壓油進入多路換向閥和液壓轉向器，為行車和作業做好準備。進行作業時，其中任一閥扳至某一工作位
